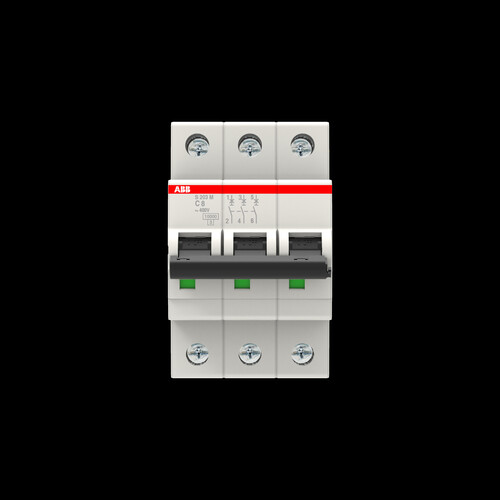

S203M-C8 STOTZ Automat S203M-C8
)
)
)
)
)
)
)
)
)
)
Artikelnummer :20898781
Hersteller Art Nr. :2CDS273001R0084
Herkunftsland :DE
Zolltarifnr :85362010
EAN: 4016779550420 4016779605915 4016779978040
Dieser Artikel wird für Sie bestellt.
Beschreibung
Sicherungsautomaten der Baureihe S200 schützen Kabel und Leitungen vor Überlast und Kurzschluss. Ihre patentierte Anschlussklemme sorgt für einfache und sichere Kontaktierung und Handhabung mittels einer Druckplatte. Für bessere Sichtverhältnisse beim Verdrahten liegt die Anschlussöffnung für Leitungen oberhalb der Anschlussöffnung für die Phasenschiene. Leiterquerschnitte bis zu 35mm² können direkt an das Gerät über die Anschlussklemme angeschlossen werden. Das umfangreiche Zubehörsortiment bietet alles, was Sie für Ihre Installationsaufgaben benötigen. Zahlreiche Zulassungen machen den S200 fit für den weltweiten Einsatz. Jedes Gerät wird vor Auslieferung dreifach intensiven Tests auf Qualität und Leistung unterzogen.
LIMMERT-KI Beschreibung
Der S203M-C8 Sicherungsautomat von ABB bietet zuverlässigen Schutz für Kabel und Leitungen gegen Überlast und Kurzschluss. Mit einer Auslösecharakteristik vom Typ C und einem Bemessungsstrom von 8 A ist dieser 3-polige Automat für Anwendungen bis zu 400 V AC geeignet. Er erfüllt die Normen IEC/EN 60898-1 und UL 1077 und ist somit für den weltweiten Einsatz konzipiert. Die Schutzart IP20 gewährleistet eine sichere Nutzung in geschützten Umgebungen. Der S203M-C8 ist einfach zu installieren, dank seiner patentierten Anschlussklemme und ist für Leiterquerschnitte bis zu 35 mm² geeignet. Mit einer Betriebstemperatur von -25 bis +55 °C ist dieser Automat äußerst robust und langlebig.
Technische Merkmale (Limmert KI extrahiert):
| Frequenz: | 50/60 Hz |
| Breite in Teilungseinheiten: | 3 |
| Typ: | S203M-C8 |
| Bemessungsspannung: | 400 V AC |
| Spannungsart: | AC/DC |
| Bemessungsstrom (In): | 8 A |
| Schutzart (IP): | IP20 |
| Anschlussmöglichkeit: | Schraubklemme |
| Auslösecharakteristik: | C |
| Umgebungstemperatur (Betrieb): | -25 ... +55 °C |
| Polzahl: | 3 |
| Lagerung: | -40 ... +70 °C |
Produktmerkmale
| Auslösecharakteristik: | C |
| Bemessungsstrom: | 8 A |
| Polzahl (gesamt): | 3 |
| Mitschaltender Neutralleiter: | sonstige |
| Bemessungsspannung: | 400 V |
| Frequenz: | 50|60 Hz |
| Breite in Teilungseinheiten: | 3 |
| Spannungsart: | AC/DC |
| Zusatzeinrichtungen möglich: | Ja |
| Schutzart (IP): | sonstige |
| Energiebegrenzungsklasse: | 3 |
| Überspannungskategorie: | 3 |
| Verschmutzungsgrad: | 3 |
| Einbautiefe: | 69 mm |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: | 15|60 kA |
| Anzahl der abgesicherten Pole: | 3 |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: | 25 kA |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: | 10 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: | 25 kA |
