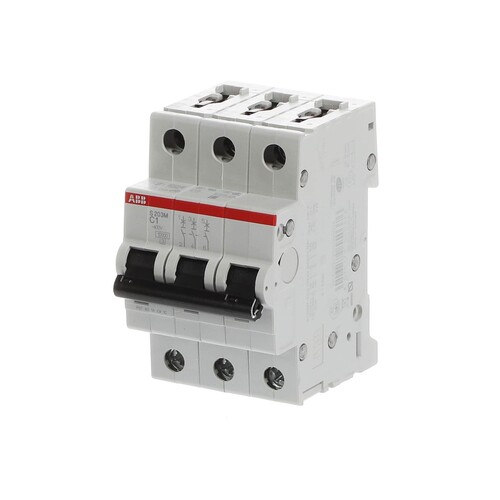

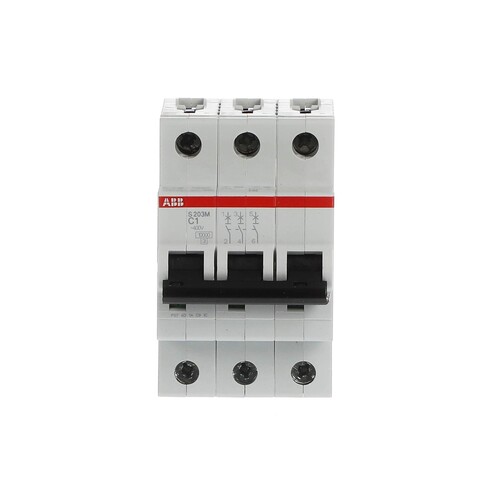

S203M-C1 STOTZ Automat S203M-C1
)
)
)
)
)
)
)
)
)
)
Artikelnummer :20898725
Hersteller Art Nr. :2CDS273001R0014
Herkunftsland :DE
Zolltarifnr :85362010
EAN: 4016779550376 4016779977838 4016779605854
Dieser Artikel wird für Sie bestellt.
Beschreibung
Sicherungsautomaten der Baureihe S200 schützen Kabel und Leitungen vor Überlast und Kurzschluss. Ihre patentierte Anschlussklemme sorgt für einfache und sichere Kontaktierung und Handhabung mittels einer Druckplatte. Für bessere Sichtverhältnisse beim Verdrahten liegt die Anschlussöffnung für Leitungen oberhalb der Anschlussöffnung für die Phasenschiene. Leiterquerschnitte bis zu 35mm² können direkt an das Gerät über die Anschlussklemme angeschlossen werden. Das umfangreiche Zubehörsortiment bietet alles, was Sie für Ihre Installationsaufgaben benötigen. Zahlreiche Zulassungen machen den S200 fit für den weltweiten Einsatz. Jedes Gerät wird vor Auslieferung dreifach intensiven Tests auf Qualität und Leistung unterzogen.
LIMMERT-KI Beschreibung
Der S203M-C1 von STOTZ ist ein zuverlässiger Leitungsschutzschalter, der speziell für den Schutz von Kabeln und Leitungen gegen Überlast und Kurzschluss entwickelt wurde. Mit einer Auslösecharakteristik vom Typ C und einem Bemessungsstrom von 1 A eignet sich dieser Schalter ideal für Anwendungen, die moderate Einschaltströme erfordern. Er verfügt über drei Pole und ist für eine Bemessungsspannung von 400 V bei einer Frequenz von 50/60 Hz ausgelegt. Der S203M-C1 unterstützt AC/DC-Spannungsarten und ist mit einer Schutzart von IP20 ausgestattet, was ihn für den Einsatz in geschützten Umgebungen qualifiziert. Dank seiner kompakten Bauweise von 3 Teilungseinheiten ist er einfach in bestehende Systeme zu integrieren. Zusatzeinrichtungen sind ebenfalls möglich, was die Flexibilität in der Anwendung erhöht.
Technische Merkmale (Limmert KI extrahiert):
| Frequenz: | 50/60 Hz |
| Bemessungsspannung: | 400 V |
| Spannungsart: | AC/DC |
| Breite in Teilungseinheiten: | 3 TE |
| Mitschaltender Neutralleiter: | Nein |
| Zusatzeinrichtungen möglich: | Ja |
| Bemessungsstrom: | 1 A |
| Schutzart (IP): | IP20 |
| Auslösecharakteristik: | C |
| Polzahl: | 3 |
Produktmerkmale
| Auslösecharakteristik: | C |
| Bemessungsstrom: | 1 A |
| Polzahl (gesamt): | 3 |
| Mitschaltender Neutralleiter: | sonstige |
| Bemessungsspannung: | 400 V |
| Breite in Teilungseinheiten: | 3 |
| Frequenz: | 50|60 Hz |
| Spannungsart: | AC/DC |
| Zusatzeinrichtungen möglich: | Ja |
| Schutzart (IP): | sonstige |
| Energiebegrenzungsklasse: | 3 |
| Überspannungskategorie: | 3 |
| Verschmutzungsgrad: | 3 |
| Einbautiefe: | 69 mm |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: | 15|60 kA |
| Anzahl der abgesicherten Pole: | 3 |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: | 25 kA |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: | 10 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: | 25 kA |
