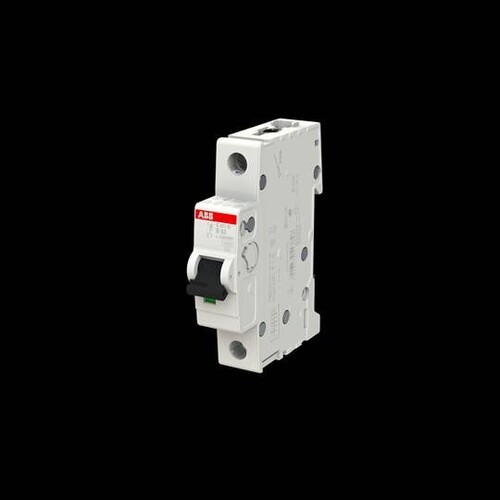

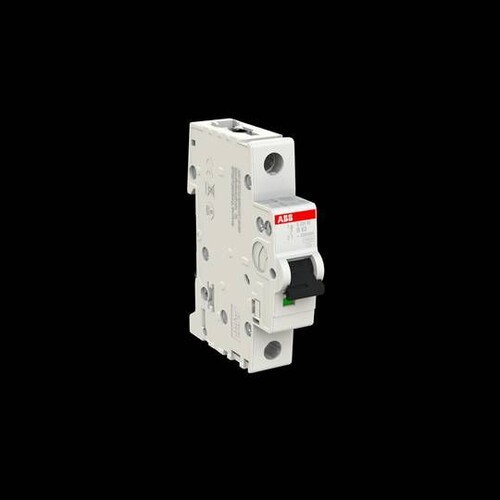

S201M-B63 STOTZ Automat S201M-B63
)
)
)
)
)
)
)
)
)
)
Artikelnummer :20898515
Hersteller Art Nr. :2CDS271001R0635
Herkunftsland :DE
Zolltarifnr :85362010
EAN: 4016779605281 4016779976138 4016779543828
Dieser Artikel wird für Sie bestellt.
Beschreibung
Sicherungsautomaten der Baureihe S200 schützen Kabel und Leitungen vor Überlast und Kurzschluss. Ihre patentierte Anschlussklemme sorgt für einfache und sichere Kontaktierung und Handhabung mittels einer Druckplatte. Für bessere Sichtverhältnisse beim Verdrahten liegt die Anschlussöffnung für Leitungen oberhalb der Anschlussöffnung für die Phasenschiene. Leiterquerschnitte bis zu 35mm² können direkt an das Gerät über die Anschlussklemme angeschlossen werden. Das umfangreiche Zubehörsortiment bietet alles, was Sie für Ihre Installationsaufgaben benötigen. Zahlreiche Zulassungen machen den S200 fit für den weltweiten Einsatz. Jedes Gerät wird vor Auslieferung dreifach intensiven Tests auf Qualität und Leistung unterzogen.
LIMMERT-KI Beschreibung
Der S201M-B63 Miniatur-Schutzschalter von STOTZ bietet zuverlässigen Schutz für elektrische Leitungen und Geräte. Mit einer Auslösecharakteristik B und einem Bemessungsstrom von 63 A ist dieser einpolige Schutzschalter ideal für den Einsatz in Wohn- und Gewerbeinstallationen. Der Schutzschalter ist für eine Bemessungsspannung von 230 V AC ausgelegt und kann bei Frequenzen von 50 und 60 Hz betrieben werden. Mit einer kompakten Bauweise von nur 17,5 mm Breite in Teilungseinheiten ist er platzsparend und einfach zu installieren. Der S201M-B63 erfüllt die Anforderungen der Schutzart IP20 und bietet somit Sicherheit in trockenen Umgebungen. Zudem ist er mit verschiedenen Zusatzeinrichtungen kompatibel und eignet sich für eine Vielzahl von Anwendungen.
Technische Merkmale (Limmert KI extrahiert):
| Gewicht: | 0,125 kg |
| Spannungsart: | AC/DC |
| Zusatzeinrichtungen möglich: | Ja |
| Produktname: | Miniatur-Schutzschalter |
| Frequenz: | 50/60 Hz |
| Betriebstemperatur: | -25 bis +55 °C |
| Mitschaltender Neutralleiter: | Nein |
| Bemessungsspannung: | 230 V AC |
| Abmessungen (B x H x T): | 17,5 mm x 88 mm x 69 mm |
| Schutzart (IP): | IP20 |
| Auslösecharakteristik: | B |
| Polzahl: | 1 |
| Breite in Teilungseinheiten: | 1 TE |
| Bemessungsstrom: | 63 A |
| Lagertemperatur: | -40 bis +70 °C |
Produktmerkmale
| Auslösecharakteristik: | B |
| Bemessungsstrom: | 63 A |
| Polzahl (gesamt): | 1 |
| Mitschaltender Neutralleiter: | sonstige |
| Bemessungsspannung: | 230 V |
| Frequenz: | 50|60 Hz |
| Breite in Teilungseinheiten: | 1 |
| Spannungsart: | AC/DC |
| Zusatzeinrichtungen möglich: | Ja |
| Schutzart (IP): | sonstige |
| Energiebegrenzungsklasse: | 3 |
| Überspannungskategorie: | 3 |
| Verschmutzungsgrad: | 3 |
| Einbautiefe: | 69 mm |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: | 15 kA |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: | 10 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: | 15|60 kA |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: | 10 kA |
| Anzahl der abgesicherten Pole: | 1 |
