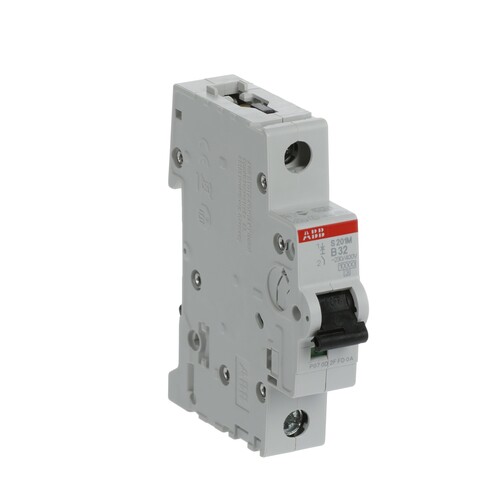

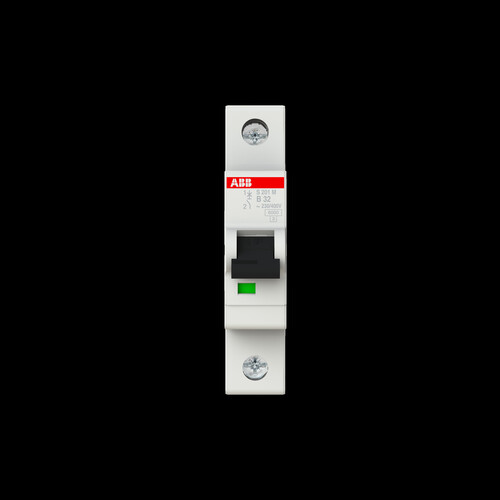

S201M-B32 STOTZ Automat S201M-B32
)
)
)
)
)
)
)
)
)
)
Artikelnummer :20827675
Hersteller Art Nr. :2CDS271001R0325
Herkunftsland :DE
Zolltarifnr :85362010
EAN: 4016779549486 4016779975810 4016779605229
Dieser Artikel wird für Sie bestellt.
Beschreibung
Sicherungsautomaten der Baureihe S200 schützen Kabel und Leitungen vor Überlast und Kurzschluss. Ihre patentierte Anschlussklemme sorgt für einfache und sichere Kontaktierung und Handhabung mittels einer Druckplatte. Für bessere Sichtverhältnisse beim Verdrahten liegt die Anschlussöffnung für Leitungen oberhalb der Anschlussöffnung für die Phasenschiene. Leiterquerschnitte bis zu 35mm² können direkt an das Gerät über die Anschlussklemme angeschlossen werden. Das umfangreiche Zubehörsortiment bietet alles, was Sie für Ihre Installationsaufgaben benötigen. Zahlreiche Zulassungen machen den S200 fit für den weltweiten Einsatz. Jedes Gerät wird vor Auslieferung dreifach intensiven Tests auf Qualität und Leistung unterzogen.
LIMMERT-KI Beschreibung
Der S201M-B32 von Stotz ist ein kompakter Leitungsschutzschalter, der für den Schutz von elektrischen Leitungen vor Überlast und Kurzschluss entwickelt wurde. Mit einer Auslösecharakteristik vom Typ B und einem Bemessungsstrom von 32 A eignet sich dieser Schalter ideal für Anwendungen in Wohn-, Gewerbe- und Industriebereichen. Der Schalter hat eine Nennspannung von 230 V und ist für Frequenzen von 50 und 60 Hz ausgelegt. Er benötigt nur 1 Teilungseinheit auf der DIN-Schiene und bietet eine Schutzart von IP20, was ihn für den Einsatz in geschützten Umgebungen qualifiziert. Dank der Möglichkeit, Zusatzeinrichtungen anzuschließen, ist der S201M-B32 äußerst flexibel und anpassbar an verschiedene Installationsanforderungen. Die patentierte Anschlussklemme sorgt für eine sichere und einfache Verdrahtung, wodurch der S201M-B32 eine zuverlässige Lösung für Ihre elektrischen Schutzbedürfnisse darstellt.
Technische Merkmale (Limmert KI extrahiert):
| Frequenz: | 50/60 Hz |
| Spannungsart: | AC/DC |
| Mitschaltender Neutralleiter: | Nein |
| Zusatzeinrichtungen möglich: | Ja |
| Schutzart (IP): | IP20 |
| Bemessungsspannung: | 230 V |
| Polzahl: | 1 |
| Auslösecharakteristik: | B |
| Breite in Teilungseinheiten: | 1 TE |
| Bemessungsstrom: | 32 A |
Produktmerkmale
| Auslösecharakteristik: | B |
| Bemessungsstrom: | 32 A |
| Polzahl (gesamt): | 1 |
| Mitschaltender Neutralleiter: | sonstige |
| Bemessungsspannung: | 230 V |
| Frequenz: | 50|60 Hz |
| Breite in Teilungseinheiten: | 1 |
| Spannungsart: | AC/DC |
| Zusatzeinrichtungen möglich: | Ja |
| Schutzart (IP): | sonstige |
| Energiebegrenzungsklasse: | 3 |
| Überspannungskategorie: | 3 |
| Verschmutzungsgrad: | 3 |
| Einbautiefe: | 69 mm |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: | 10 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: | 15|60 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: | 15 kA |
| Anzahl der abgesicherten Pole: | 1 |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: | 10 kA |
