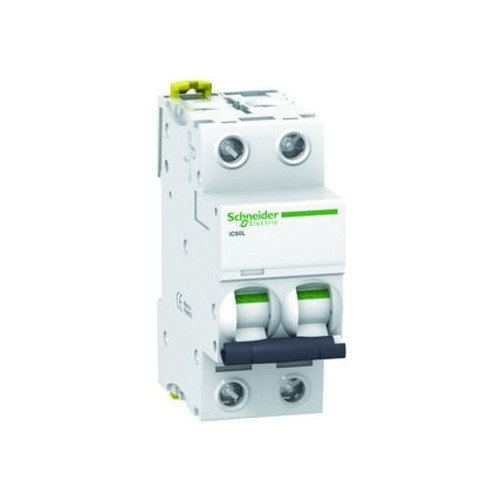

A9F92202 Schneider E. iC60L Leitungsschutzschalter 2P 2A Z
)
)
Artikelnummer :26185244
Hersteller Art Nr. :A9F92202
Herkunftsland :FR
Zolltarifnr :8536201090
EAN: 13606480085281 43606480085282 3606480085284
Dieser Artikel wird für Sie bestellt.
Beschreibung
Leitungsschutzschalter Acti 9 iC60L, 15kA (IEC/EN 60898-1), 100kA (IEC/EN 60947-2). 2-polig, Nennstrom 2A, Z-Charakteristik, Betriebsspannung (Ue) 380-415V AC, Isolationsspannung (Ui) 500V AC. Doppel-Anschlussklemme für Kabel und Stiftkammschiene an der Geräteober- und unterseite. Sprungschaltung für verschleißarmes Schalten der Kontakte. Mitfahrende Isolationsabdeckung. Betätigung des Hutschienen-Befestigungselements an der Gerätefrontseite für werkzeuglose Montage und leichte Erreichbarkeit für den Anwender. Mit mechanischer frontseitiger Fehlermeldeanzeige (VisiTrip) zur Anzeige von Auslösungen durch Überlast oder Kurzschluss. Sichere Kontaktanzeige (VisiSafe) des Leitungsschutzschalters, bei grüner Anzeige Sicherheit der Spannungsfreiheit auf der Abgangsseite. Klemmen IP20, mitfahrende Isolationsabdeckung. Einfach-Anschlussklemme von oben oder unten. Einfache Entnahme des Einzelgerätes bei installierter Phasenschiene, dank des frontseitig erreichbaren Befestigungselementes. Kombinierbar mit dem FI-Schutzschaltern der Baureihe Acti 9 iID, sowie dem FI Block Vigi iC60. Zusätzlich anreihbare Hilfsmodule (optional)- Anzeige von Schaltstellung, Fehlerauslösung, Arbeitsstromauslöser, Unterspannungsauslöser, Überspannungsauslöser. Farbton RAL 9003. Der iC60L Leitungsschutzschalter erfüllt folgende Normen- IEC/EN 60898-1 (bis 40A) und IEC/EN 60947-2. Des Weiteren ist diese Baureihe VDE zertifiziert!.
LIMMERT-KI Beschreibung
Der Schneider Electric Acti9 iC60L Leitungsschutzschalter ist ein hochzuverlässiges Gerät für die Verteilung elektrischer Energie. Mit einer Nennstromstärke von 2A und einer thermomagnetischen Auslöser-Technologie bietet dieser 2-polige Schutzschalter umfassenden Schutz für Ihre elektrischen Systeme. Er erfüllt die Normen EN 60947-2 und IEC 60947-2 und bietet ein Ausschaltvermögen von bis zu 15 kA bei 400 V AC. Der iC60L ist für eine Vielzahl von Anwendungen geeignet und weist eine kompakte Bauform mit Abmessungen von 85 mm Höhe, 36 mm Breite und 78,5 mm Tiefe auf. Mit einer mechanischen Lebensdauer von 20.000 Zyklen und einer elektrischen Lebensdauer von 10.000 Zyklen ist dieser Leitungsschutzschalter eine langlebige Lösung für Ihre elektrischen Installationen. Zudem ist er für den Einsatz in Umgebungen mit Temperaturen von -35 bis 70 °C geeignet und hat eine Schutzart von IP20.
Technische Merkmale (Limmert KI extrahiert):
| Kurvenscheibe: | Z |
| Tiefe: | 78,5 mm |
| Ausschaltvermögen bei 220 - 240 V AC: | 100 kA |
| Lokale Signalisierung: | Auslöseanzeige |
| Umgebungstemperatur bei Lagerung: | -40…85 °C |
| Höhe: | 85 mm |
| Anzugsdrehmoment: | 2 Nm |
| Verschmutzungsgrad: | 3 |
| Bemessungs-Isolationsspannung: | 500 V AC |
| Nutzungskategorie: | Kategorie A |
| Montagemodus: | Fixiert |
| Produktname: | Acti9 iC60 |
| Ausschaltvermögen bei 380 - 415 V AC: | 100 kA |
| Montagehalterung: | DIN-Schiene |
| Magnetische Auslösegrenze: | 3 x In +/- 20 % |
| Normen: | EN 60947-2, IEC 60947-2 |
| Relative Luftfeuchtigkeit: | 95 % bei 55 °C |
| Schutzart (IP): | IP20 |
| Bemessungs-Stoßspannungsfestigkeit: | 6 kV |
| Ausschaltvermögen bei 12 - 60 V AC: | 100 kA |
| Ausschaltvermögen bei 440 V AC: | 70 kA |
| Baureihe: | Acti9 |
| Eignung für Isolation: | Ja |
| Erdschlussschutz: | Separater Block |
| Drahtabisolierungslänge: | 14 mm |
| Überspannungskategorie: | IV |
| Netzwerktyp: | AC/DC |
| Farbe: | Weiß |
| Produkt- oder Komponententyp: | Leitungsschutzschalter |
| Betriebshöhe: | 0 - 2000 m |
| Tropentauglichkeit: | 2 |
| Beschreibung der Pole: | 2P |
| Anschlüsse - Klemmen: | Einzelklemme (1…25 mm² fest, 1…16 mm² flexibel) |
| Ausschaltvermögen bei 400 V AC: | 15 kA |
| Breite: | 36 mm |
| Netzwerkfrequenz: | 50/60 Hz |
| Auslöser-Technologie: | Thermomagnetisch |
| Ausschaltvermögen bei <= 125 V DC: | 20 kA |
| Mechanische Lebensdauer: | 20000 Zyklen |
| Geräteanwendung: | Verteilung |
| Steuerungstyp: | Kippschalter |
| Elektrische Lebensdauer: | 10000 Zyklen |
| Bemessungsstrom: | 2 A |
| Produktgewicht: | 0,25 kg |
| Anzahl der geschützten Pole: | 2 |
| Umgebungstemperatur bei Betrieb: | -35…70 °C |
Produktmerkmale
| Auslösecharakteristik: | Z |
| Bemessungsstrom: | 2 A |
| Polzahl (gesamt): | 2 |
| Mitschaltender Neutralleiter: | Nein |
| Bemessungsspannung: | 400 V |
| Breite in Teilungseinheiten: | 2|60 |
| Frequenz: | 50|60 Hz |
| Spannungsart: | sonstige |
| Zusatzeinrichtungen möglich: | Ja |
| Schutzart (IP): | IP20 |
| Energiebegrenzungsklasse: | 3 |
| Überspannungskategorie: | 4 |
| Verschmutzungsgrad: | 3 |
| Einbautiefe: | 44.5|60 mm |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: | 15 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: | 100 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: | 100|60 kA |
| Anzahl der abgesicherten Pole: | 2|16 |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: | 15 kA |
