2987943 Phoenix REL MR 24DC/21 21/MS Einzelrelais
)
)
)
)
)
)
)
)
Artikelnummer :23993572
Hersteller Art Nr. :2987943
Herkunftsland :CN
Zolltarifnr :85364190
EAN: 4046356480659
Dieser Artikel wird für Sie bestellt.
Beschreibung

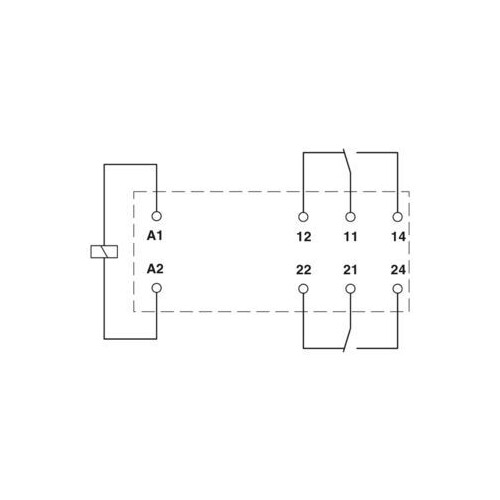

Steckbares Miniaturrelais, mit Leistungskontakt, 2 Wechsler, Prüftaste, mechanische Schaltstellungsanzeige, Status-LED, Freilaufdiode, Polarität A1+, A2, Eingangsspannung 24 V DC
LIMMERT-KI Beschreibung
Das Phoenix REL-MR 24DC/21-21/MS Einzelrelais ist ein kompaktes und leistungsstarkes Miniaturrelais, das sich ideal für Anwendungen in der Automatisierungstechnik eignet. Mit einer Eingangsspannung von 24 V DC und einem Schaltstrom von bis zu 16 A bietet es vielseitige Einsatzmöglichkeiten. Das Relais verfügt über zwei Wechslerkontakte, eine Prüftaste, eine mechanische Schaltstellungsanzeige und eine integrierte Status-LED. Die Freilaufdiode schützt vor Spannungsspitzen und sorgt für eine zuverlässige Funktion. Mit kompakten Abmessungen von 12,7 mm Breite, 29 mm Höhe und 25 mm Tiefe ist es einfach zu integrieren. Das Relais ist für Betriebstemperaturen von -40 °C bis 70 °C ausgelegt und bietet eine hohe mechanische Lebensdauer von bis zu 5 Millionen Schaltzyklen.
Technische Merkmale (Limmert KI extrahiert):
| Höhe: | 29 mm |
| Schaltspannung (max.): | 250 V AC/DC |
| Tiefe: | 25 mm |
| Breite: | 12,7 mm |
| Schaltstrom: | 16 A |
| Eingangsstrom bei U IN: | 18 mA |
| Schaltspannung (min.): | 12 V (bei 10 mA) |
| Mechanische Lebensdauer: | 5 x 10^6 Schaltspiele |
| Betriebstemperatur: | -40 °C ... 70 °C |
| Max. Einschaltstrom: | 16 A (20 ms) |
| Min. Schaltstrom: | 10 mA (bei 12 V) |
| Lagertemperatur: | -40 °C ... 85 °C |
| Eingangsspannung: | 24 V DC |
Produktmerkmale
| Bemessungssteuerspeisespannung DC: | 19.2|52.8 V |
| Spannungsart zur Betätigung: | DC |
| Anzahl der Kontakte als Schließer: | 0 |
| Anzahl der Kontakte als Öffner: | 0 |
| Anzahl der Kontakte als Wechsler: | 2 |
| Breite: | 12.7 mm |
| Höhe: | 29 mm |
| Tiefe: | 25 mm |
| Ausführung des elektrischen Anschlusses: | sonstige |
| Mit abnehmbaren Klemmen: | Nein |
| Bemessungssteuerspeisespannung AC 60 Hz: | 19.2|19.2 V |
| Antrieb, Polung: | ungepolt |
| Schaltverhalten des Antriebs: | monostabil |
| Mit zwangsgeführten Kontakten: | Nein |
| Art des Schaltkontaktes: | Einfachkontakt |
| Komplettgerät mit Sockel: | Nein |
| Betriebsspannung AC 50 Hz: | 29.15 V |
| Betriebsspannung AC 60 Hz: | 12.7 V |
| Betriebsspannung DC: | 29 V |
