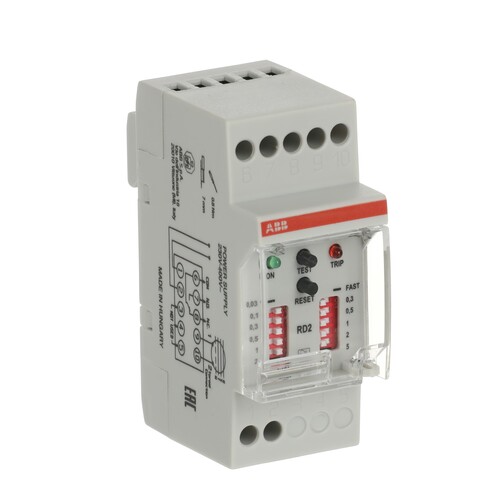

RD2 Diff.stromrelais, 230-400V AC ABB Diff.stromrelais RD2, 230-400V AC
)
)
)
)
)
)
Artikelnummer :20827794
Hersteller Art Nr. :2CSM142120R1201
Herkunftsland :HU
Zolltarifnr :85364900
EAN: 8012542058007
Dieser Artikel wird für Sie bestellt.
Beschreibung
Fehlerstrom-Monitore (RCM) mit externem Wandler sind zur Erfassung von Fehlerströmen geeignet. Über Minidip-Schalter können die Fehlerstromempfindlichkeit und die Ansprechzeit eingestellt werden. Die Differenzstromrelais RD2 erlauben in Verbindung mit einem externen Ringkernwandler TR... den Erdschlussschutz von Leitungen und Geräten. Wenn ein Erdfehlerstrom (pulsstromsensitiv) auftritt übermittelt der Wandler ein Signal zum Differenzstromrelais, welches dieses auswertet und mit dem eingestellten Wert vergleicht. Wird der eingestellte Wert überschritten, wird nach der eingestellten Zeit das Ausgangsrelais geschaltet und die rote LED leuchtet. Die Verbindung zwischen Relais und Wandler wird immer überprüft. Sollte diese unterbrochen werden schaltet das Relais nach der eingestellten Ansprechzeit um. Mit der ¿Test¿-Taste wird ein Differenzstrom simuliert. Wenn diese gedrückt wird, schaltet das Relais unverzögert.
LIMMERT-KI Beschreibung
Das RD2 Differenzstromrelais von ABB ist ein hochmodernes Gerät zur Überwachung von Fehlerströmen in elektrischen Anlagen. Es arbeitet mit einer Betriebsspannung von 230 bis 400 V AC und ist für Frequenzen von 50 bis 60 Hz ausgelegt. Die Empfindlichkeit kann flexibel auf Werte von 0,03 bis 2 A eingestellt werden, während die Ansprechzeit zwischen sofort und 5 Sekunden variiert. Mit einer Kontaktbelastbarkeit von 10 A bei 250 V AC ist das Relais ideal für den Einsatz in verschiedenen Anwendungen. Das Gerät verfügt über einen modularen Aufbau und erfüllt die Anforderungen der IEC/EN 62020 Norm. Die Betriebstemperatur liegt zwischen -5 und +40 °C, was es für eine Vielzahl von Umgebungen geeignet macht. Das RD2 ist eine zuverlässige Wahl für den Erdschlussschutz und bietet eine einfache Handhabung durch seine Test- und Reset-Funktionen.
Technische Merkmale (Limmert KI extrahiert):
| Frequenz: | 50…60 Hz |
| Ansprechzeit: | Schnell; 0.3; 0.5; 1; 2; 5 s |
| Anzahl der Kontakte als Wechsler: | 1 |
| Anzahl der Kontakte als Schließer: | 0 |
| Standards: | IEC/EN 62020 |
| Betriebstemperatur: | -5…+40 °C |
| Betriebsspannung: | 230…400 V AC |
| Kontaktart: | NC-C-NO |
| Kontaktbelastbarkeit: | 10 A bei 250 V AC (ohmisch) |
| Anzahl der Module: | 2 |
| Anzahl der Kontakte als Öffner: | 0 |
| Einstellbare Empfindlichkeit IΔn: | 0.03; 0.1; 0.3; 0.5; 1; 2 A |
Produktmerkmale
| Versorgungsspannung AC 50 Hz: | 0 V |
| Versorgungsspannung DC: | 400|400 V |
| Funktion: | sonstige |
| Ansprechwert Stromstärke 1: | 2000|2000 mA |
| Ansprechwert Stromstärke 2: | 5 mA |
| Min. einstellbare Ansprechverzögerungszeit: | 0.3 s |
| Max. zulässige Ansprechverzögerungszeit: | 5 s |
| Anzeige des Differenzstroms: | Nein |
| Fehlerspeicherung möglich: | Nein |
| Anzahl der Kontakte als Schließer: | 35 |
| Anzahl der Kontakte als Öffner: | 1 |
| Anzahl der Kontakte als Wechsler: | 85 |
| Ausführung des elektrischen Anschlusses: | Schraubanschluss |
| Mit abnehmbaren Klemmen: | sonstige |
| Breite: | 35 mm |
| Höhe: | 85 mm |
| Tiefe: | 65 mm |
| Versorgungsspannung AC 60 Hz: | für Wechselstromnetze V |
