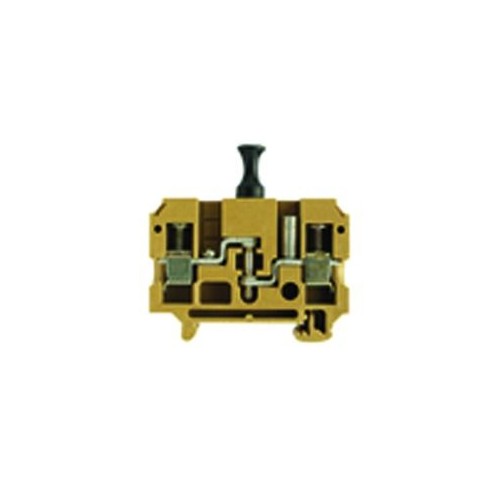

1404520000 Weidmüller SAKC 10/35 1STB4 KRG Trenn und Messtrenn-Reihen
)
)
)
)
)
)
Artikelnummer :25036012
Hersteller Art Nr. :1404520000
Herkunftsland :HU
Zolltarifnr :85369010
EAN: 04008190170400
Dieser Artikel wird für Sie bestellt.
Beschreibung
Reihenklemme zum Trennen von Stromkreisen bei Prüfungen oder Messungen.
LIMMERT-KI Beschreibung
Die Weidmüller SAKC 10/35 1STB4 KRG Trenn- und Messtrenn-Reihenklemme ist eine hochqualitative Lösung für die sichere Trennung und Messung von Stromkreisen. Diese Klemme verfügt über einen Schraubanschluss und ist für einen Bemessungsquerschnitt von bis zu 10 mm² geeignet. Mit einer Nennspannung von 500 V und einem maximalen Strom von 27 A bietet sie eine zuverlässige Leistung in einer Vielzahl von Anwendungen. Die Klemme hat kompakte Abmessungen von 48,5 mm in der Tiefe, 65 mm in der Höhe und 12 mm in der Breite. Sie ist für die Montage auf einer TS 35 Tragschiene konzipiert und erfüllt die Normen IEC 60947-7-1. Die Klemme ist zudem für Temperaturen von -60 °C bis 130 °C geeignet und bietet einen hohen Schutz gegen elektrische Störungen mit einer Bemessungsstoßspannung von 6 kV.
Technische Merkmale (Limmert KI extrahiert):
| Tragschiene: | TS 35 |
| Dauergebrauchstemperatur, min.: | -60 °C |
| Bemessungsspannung: | 500 V |
| Verschmutzungsgrad: | 3 |
| Höhe: | 65 mm |
| Tiefe: | 48,5 mm |
| Breite: | 12 mm |
| Anzahl Anschlüsse: | 2 |
| Durchgangswiderstand: | 0,56 mΩ |
| Nennstrom: | 27 A |
| Anzahl der Etagen: | 1 |
| Verlustleistung: | 1,82 W |
| Bemessungsquerschnitt: | 10 mm² |
| Ausführung: | Trenn- und Messtrenn-Reihenklemme |
| Brennbarkeitsklasse: | V-0, 5VA |
| Anschlussart: | Schraubanschluss |
| Lagertemperatur: | -25 °C...55 °C |
| Dauergebrauchstemperatur, max.: | 130 °C |
| Farbe: | mittelgelb |
| Bemessungsstoßspannung: | 6 kV |
Produktmerkmale
| Farbe: | gelb |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: | 0.5|10 mm² |
| Mit integrierter Prüfbuchse: | Ja |
| Bemessungsstrom In: | 27 A |
| Anzahl der Etagen: | 1 |
| Abschlussplatte erforderlich: | Ja |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: | 0.5|10 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig: | 0.5|16 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig: | 0.5|10 mm² |
| Bemessungsspannung: | 500 V |
| Ausführung elektrischer Anschluss 1: | Schraubanschluss |
| Ausführung elektrischer Anschluss 2: | Schraubanschluss |
| Anzahl der Klemmstellen je Etage: | 2 |
| Etagen intern gebrückt: | Nein |
| Montageart: | sonstige |
| Werkstoff des Isolierkörpers: | Duroplast |
| Brennbarkeitsklasse des Isolierstoffs nach UL94: | V0 |
| Betriebstemperatur: | -60|130 °C |
| Ausführung der Längstrennung: | steckbar |
| Ausführung der Quertrennung: | ohne |
