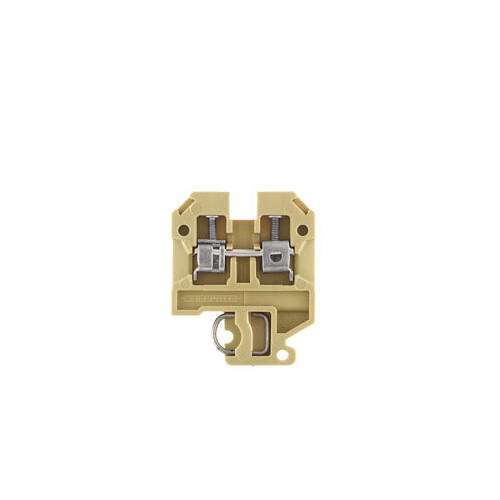

0107260000 WEIDMÜLLER SAK 2.5/TC CH Klemme (außer Freileitung)
)
)
)
)
Artikelnummer :21038445
Hersteller Art Nr. :0107260000
Herkunftsland :RO
Zolltarifnr :85369010
EAN: 4008190113711
Dieser Artikel wird für Sie bestellt.
Beschreibung
Die Thermocouple-Klemme ist speziell für die Übertragung von kleinsten Spannungen in Temperaturmesskreisen konzipiert. Durch die Spezialstromschienen wird sichergestellt, dass in der Klemme bei Temperaturdifferenzen keine Falschsignale entstehen können.
LIMMERT-KI Beschreibung
Die Weidmüller SAK 2.5/TC CH Klemme ist eine hochpräzise Thermoelement-Klemme, die speziell für die Übertragung kleinster Spannungen in Temperaturmesskreisen entwickelt wurde. Mit einem Bemessungsquerschnitt von 2,5 mm² und einer kompakten Bauform von 36,5 mm Länge, 6 mm Breite und 46,5 mm Höhe ist sie ideal für Anwendungen in Prüfständen von Flugzeugmotoren und komplexen chemischen Prozessen. Die Klemme verfügt über einen Schraubanschluss, eine Abisolierlänge von 10 mm und ist in der Lage, Temperaturen von -50 °C bis 100 °C zu bewältigen. Hergestellt aus PA 66 in der Farbe beige, bietet sie eine hohe Messgenauigkeit und ist für den direkten Einbau geeignet. Diese Klemme erfüllt die Normen IEC 60584 und IEC 60947-7-1 und ist somit für verschiedene industrielle Anwendungen bestens geeignet.
Technische Merkmale (Limmert KI extrahiert):
| Abschlussplatte erforderlich: | Ja |
| Höhe: | 46,5 mm |
| Leiteranschlussquerschnitt feindrähtig min.: | 0,5 mm² |
| Klingenmaß: | 0,6 x 3,5 mm |
| Anzugsdrehmoment min.: | 0,4 Nm |
| Klemmschraube: | M 2,5 |
| Betriebstemperatur max.: | 100 °C |
| Abisolierlänge: | 10 mm |
| Länge: | 36,5 mm |
| Werkstoff: | PA 66 |
| Farbe: | beige |
| Anzahl der Etagen: | 1 |
| Nettogewicht: | 8,63 g |
| Betriebstemperatur min.: | -50 °C |
| Breite: | 6 mm |
| Anzugsdrehmoment max.: | 0,6 Nm |
| Leiteranschlussquerschnitt feindrähtig max.: | 4 mm² |
| Anschlussart: | Schraubanschluss |
| Bemessungsquerschnitt: | 2,5 mm² |
| Anschlussrichtung: | seitlich |
| Klemmbereich max.: | 2,5 mm² |
Produktmerkmale
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: | 0.13|2.5 mm² |
| Werkstoff des Isolierkörpers: | Thermoplast |
| Betriebstemperatur: | -50|100 °C |
| Farbe: | mehrfarbig |
| Anzahl der Etagen: | 1 |
| Abschlussplatte erforderlich: | Ja |
| Ausführung elektrischer Anschluss 1: | Schraubanschluss |
| Anzahl der Klemmstellen je Etage: | 2 |
| Anschließbarer Leiterquerschnitt eindrähtig: | 0.13|2.5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: | 0.13|2.5 mm² |
| Etagen intern gebrückt: | Nein |
| Montageart: | G-Schiene |
| Anschließbarer Leiterquerschnitt mehrdrähtig: | 0.13|2.5 mm² |
| Brennbarkeitsklasse des Isolierstoffs nach UL94: | V2 |
