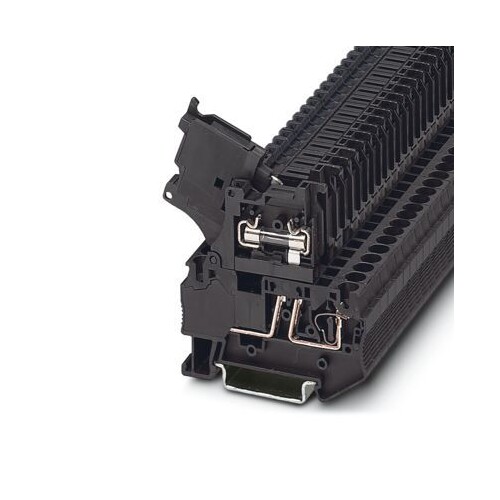

3036369 PHOENIX ST 4-HESI (5X20) Sicherungsklemme f. Sicherungen 5x20
)
)
)
)
)
)
)
)
Artikelnummer :20085954
Hersteller Art Nr. :3036369
Herkunftsland :TR
Zolltarifnr :85369095
EAN: 4017918890476
Dieser Artikel wird für Sie bestellt.
Beschreibung
Sicherungsreihenklemme, Art der Sicherung: Glas / Keramik / ..., Sicherungstyp: G / 5 x 20, Nennspannung: 500 V, Nennstrom: 6,3 A, Anschlussart: Zugfederanschluss, Bemessungsquerschnitt: 4 mm², Querschnitt: 0,08 mm²- 6 mm², Montageart: NS 35/7,5, NS 35/15, Farbe: schwarz
LIMMERT-KI Beschreibung
Die PHOENIX ST 4-HESI (5X20) Sicherungsklemme ist eine hochwertige Lösung zur Montage auf NS 35 Schienen, die speziell für G-Sicherungseinsätze der Größe 5 x 20 mm konzipiert wurde. Mit einer Nennspannung von 500 V und einem Nennstrom von 6,3 A bietet diese Klemme eine zuverlässige Verbindung in elektrischen Installationen. Die Klemme ist aus schwarzem PA-Isolierstoff gefertigt und erfüllt die Brennbarkeitsklasse V0 nach UL 94. Sie ist für den Einsatz in Umgebungen mit Verschmutzungsgrad 3 und Überspannungskategorie III geeignet. Mit einer kompakten Bauweise von 6,2 mm Breite und 61,5 mm Länge ist sie ideal für platzsparende Anwendungen. Die Zugfederanschluss-Technologie ermöglicht eine einfache und sichere Verdrahtung. Diese Sicherungsklemme ist WEEE/RoHS-konform und bietet somit eine umweltfreundliche Lösung für moderne elektrische Systeme.
Technische Merkmale (Limmert KI extrahiert):
| Leiterquerschnitt AWG/kcmil max: | 10 |
| Art der Sicherung: | Glas |
| Leiterquerschnitt AWG/kcmil min: | 28 |
| Breite: | 6,2 mm |
| Verlustleistung (Überlastfall): | ≥ 1,6 W |
| Verschmutzungsgrad: | 3 |
| Verlustleistung (Kurzschlussfall): | ≥ 4 W |
| Leiterquerschnitt starr max: | 6 mm² |
| Abisolierlänge: | 10 mm |
| Isolierstoff: | PA |
| Höhe NS 35/7,5: | 62,5 mm |
| Nennspannung: | 500 V |
| Länge: | 61,5 mm |
| Leiterquerschnitt flexibel max: | 4 mm² |
| Leiterquerschnitt starr min: | 0,08 mm² |
| Bemessungsstoßspannung: | 6 kV |
| Überspannungskategorie: | III |
| Brennbarkeitsklasse nach UL 94: | V0 |
| Anzahl der Anschlüsse: | 2 |
| Farbe: | schwarz |
| Höhe NS 35/15: | 70 mm |
| Anzahl der Etagen: | 1 |
| Anschlussart: | Zugfederanschluss |
| Sicherung: | G / 5 x 20 |
| Anschluss gemäß Norm: | IEC 60947-7-3 |
| Leiterquerschnitt flexibel min: | 0,08 mm² |
| Isolierstoffgruppe: | I |
| Nennstrom: | 6,3 A |
Produktmerkmale
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: | 4|0.08 mm² |
| Ausführung des Sicherungseinsatzes: | sonstige |
| Ausführung des Sicherungshalters: | sonstige |
| Bemessungsstrom In: | 6.3 A |
| Bemessungsspannung: | 500 V |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: | 4|0.14 mm² |
| Ausführung elektrischer Anschluss 1: | Federzuganschluss |
| Anschließbarer Leiterquerschnitt eindrähtig: | 6|0.08 mm² |
| Ausführung elektrischer Anschluss 2: | Klammeranschluss |
| Anzahl der Etagen: | 1 |
| Montageart: | sonstige |
| Werkstoff des Isolierkörpers: | sonstige |
| Betriebstemperatur: | 105|105 °C |
| Brennbarkeitsklasse des Isolierstoffs nach UL94: | sonstige |
| Abschlussplatte erforderlich: | Nein |
| Farbe: | schwarz |
