3036026 Phoenix Reihenklemmen STTB 2,5-PE
)
)
)
)
)
)
)
)
Artikelnummer :20044633
Hersteller Art Nr. :3036026
Herkunftsland :DE
Zolltarifnr :85369010
EAN: 4017918817282
Dieser Artikel wird für Sie bestellt.
Beschreibung

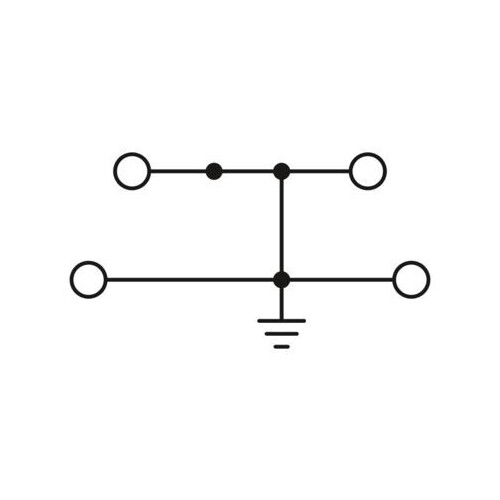

Schutzleiter-Doppelstockklemme, Anzahl der Anschlüsse: 4, Anschlussart: Zugfederanschluss, Querschnitt: 0,08 mm² - 4 mm², Montageart: NS 35/7,5, NS 35/15, Farbe: grün-gelb
LIMMERT-KI Beschreibung
Die Schutzleiter-Doppelstockklemme STTB 2,5-PE von Phoenix Contact ist eine hochqualitative Verbindungslösung für die Bahnindustrie und andere Anwendungen. Mit zwei Etagen und vier Anschlüssen ermöglicht sie eine flexible Verdrahtung mit einem Leiterquerschnitt von 0,08 mm² bis 4 mm². Die Klemme verfügt über einen Zugfederanschluss, der eine einfache und sichere Verbindung gewährleistet. Ihre grün-gelbe Farbe und das robuste PA-Isoliermaterial sorgen für eine hohe Sichtbarkeit und Langlebigkeit. Sie ist geprüft für Bahnanwendungen und bietet geringe Übergangswiderstände sowie korrosionsfreie Klemmstellen. Die Klemme ist für Montage auf NS 35/7,5 und NS 35/15 Schienen geeignet und erfüllt die Norm IEC 60947-7-2. Diese Klemme ist eine ideale Wahl für anspruchsvolle industrielle Umgebungen.
Technische Merkmale (Limmert KI extrahiert):
| Verschmutzungsgrad: | 3 |
| Abisolierlänge maximal: | 10 mm |
| Isolierstoff: | PA |
| Anwendungsbereich: | Bahnindustrie, Maschinenbau, Anlagenbau, Prozessindustrie |
| Leiterquerschnitt starr min: | 0,08 mm² |
| Leiterquerschnitt flexibel max: | 2,5 mm² |
| Bemessungsstoßspannung: | 6 kV |
| Breite: | 5,2 mm |
| Überspannungskategorie: | III |
| Brennbarkeitsklasse nach UL 94: | V0 |
| Leiterquerschnitt starr max: | 4 mm² |
| Länge: | 67,5 mm |
| Anzahl der Anschlüsse: | 4 |
| Leiterquerschnitt AWG min: | 28 |
| Höhe NS 35/15: | 55 mm |
| Höhe NS 35/7,5: | 47,5 mm |
| Farbe: | grün-gelb |
| Anzahl der Etagen: | 2 |
| Anschlussart: | Zugfederanschluss |
| Anschluss gemäß Norm: | IEC 60947-7-2 |
| Leiterquerschnitt flexibel min: | 0,08 mm² |
| Leiterquerschnitt AWG max: | 12 |
| Offene Seitenwand: | ja |
| Isolierstoffgruppe: | I |
| Abisolierlänge minimal: | 8 mm |
Produktmerkmale
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: | 0.08|2.5 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig: | 4|0.08 mm² |
| Farbe: | grün/gelb |
| Anzahl der Etagen: | 2 |
| Abschlussplatte erforderlich: | Ja |
| PEN-Funktion möglich: | Nein |
| Montageart: | sonstige |
| Ausführung elektrischer Anschluss 1: | Federzuganschluss |
| Ausführung elektrischer Anschluss 2: | Klammeranschluss |
| Anzahl der Klemmstellen je Etage: | 2 |
| Werkstoff des Isolierkörpers: | sonstige |
| Betriebstemperatur: | 105|105 °C |
| Brennbarkeitsklasse des Isolierstoffs nach UL94: | sonstige |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: | 0.14|2.5 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig: | 0.08|2.5 mm² |
