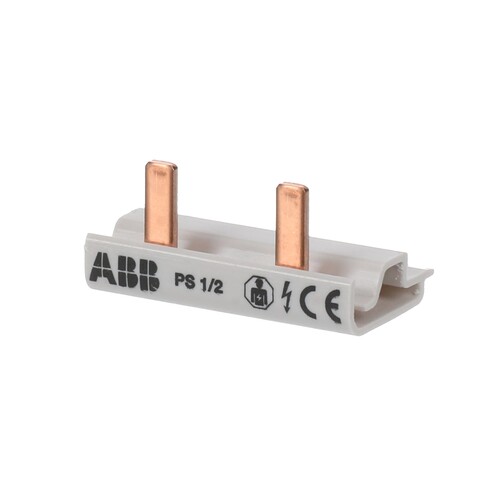

PS1/2 Sammelschiene, 1pol. 10mm² STOTZ Sammelschiene PS1/2 1pol 10mm²
)
)
)
)
)
)
Artikelnummer :21080872
Hersteller Art Nr. :2CDL210001R1002
Herkunftsland :DE
Zolltarifnr :85369010
EAN: 4016779463003
Dieser Artikel wird für Sie bestellt.
Beschreibung
ABB Phasenschienen ermöglichen die sichere und wirtschaftliche Querverdrahtung von Sicherungsautomaten, Fehlerstrom-Schutzeinrichtungen und weiteren modularen Installationsgeräten. Für eine korrekte Phasenschienenauswahl muss Folgendes beachtet werden: Klemmentyp (Doppelklemme oder Käfigklemme), Polzahl der Geräte (1, 2, 3, 4, 1+N oder 3+N), Gerätetyp (Sicherungsautomaten, Fehlerstrom-Schutzeinrichtungen oder modulare Installationsgeräte), Kombinationen der verschiedenen Gerätetypen, Verwendung von Sicherungsautomaten mit rechts und unten angebauten Hilfsschaltern, Phasenschienen-Anschlussquerschnitt (Strombelastbarkeit), Anzahl der Module (Auswahl aus Standard-Phasenschienen oder kürzbaren Phasenschienen)
LIMMERT-KI Beschreibung
Die PS1/2 Sammelschiene von STOTZ ist eine hochwertige, einpolige Busbar mit einem Querschnitt von 10 mm² und einer maximalen Strombelastbarkeit von 63 A. Mit kompakten Abmessungen von 20 mm Breite, 17 mm Höhe und 35 mm Länge ist sie ideal für die Querverdrahtung von Sicherungsautomaten und Fehlerstrom-Schutzeinrichtungen. Die Sammelschiene ist isoliert und in der Farbe Grau (RAL 7035) erhältlich, was sie zu einer zuverlässigen Wahl für verschiedene Installationen macht. Sie unterstützt eine flexible Montageposition und ist für den Einsatz in einer Vielzahl von modularen Installationsgeräten geeignet. Diese Sammelschiene erfüllt die Standards gemäß IEC/EN 60947-1 und ist somit eine sichere und wirtschaftliche Lösung für elektrische Installationen.
Technische Merkmale (Limmert KI extrahiert):
| Länge: | 35 mm |
| Farbe: | Grau |
| Breite: | 20 mm |
| Montageposition: | Beliebig |
| Bemessungsdauerstrom Iu: | 63 A |
| Höhe: | 17 mm |
| Isoliert: | Ja |
| Querschnitt: | 10 mm² |
| Gewicht: | 0,008 kg |
| Polzahl: | 2 |
| Geeignet für Geräte mit Hilfsschalter: | Nein |
| Material: | Leichtgrau, RAL 7035 |
| Anzahl der Phasen: | 1 |
| Geeignet für Geräte mit N-Leiter: | Nein |
Produktmerkmale
| Anzahl der Phasen: | 1 |
| Teilungsmaß: | 44698 mm |
| Länge: | 35 mm |
| Querschnitt: | 10 mm² |
| Bemessungsdauerstrom Iu: | 63 A |
| Ausführung des elektrischen Anschlusses: | Stift |
| Isoliert: | sonstige |
| Geeignet für Geräte mit N-Leiter: | Nein |
| Geeignet für Geräte mit Hilfsschalter: | sonstige |
| Geeignet für Anzahl Geräte: | 2 |
| Bemessungsstoßspannung: | 25 kV |
| Polzahl: | 2 |
| Bedingter Bemessungskurzschlussstrom Iq: | 690 kA |
| Max. Bemessungsbetriebsspannung Ue: | 690 V |
| Bemessungskurzzeitstromfestigkeit Icw: | 25 kA |
