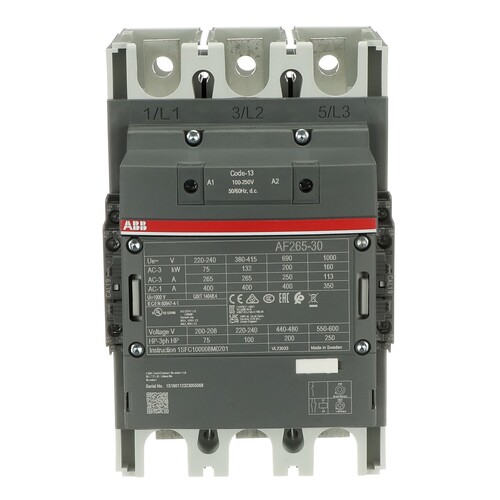

1SFL547002R1322 Stotz Schütz AF265 30 22 13 100-250V
)
)
)
)
)
)
)
)
Artikelnummer :25752805
Hersteller Art Nr. :1SFL547002R1322
Herkunftsland :SE
Zolltarifnr :85365080
EAN: 7320500481196
Dieser Artikel wird für Sie bestellt.
Beschreibung

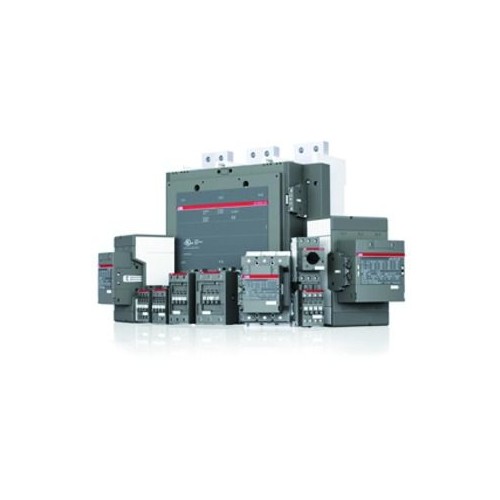

Schütze AF116 bis AF750 von 55 bis 400 kW AC-3 (400 V) stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab - ohne zusätzlich erforderliche Löschglieder. Dadurch sind sie weltweit und nur in geringer Varianz einsetzbar. AF116 bis AF370 gibt es auch in direkt aus SPS ansteuerbaren Versionen, ab AF400 ist ein SPS-Eingang standardmäßig vorhanden. AF-Schütze schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Anbaubare Zubehörteile sind bis zu 2 rechts- und linksseitig montierbare 2-polige Hilfsschalter. Alle Hilfsöffnerkontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiteres Zubehör wie Klemmenabdeckungen, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.
LIMMERT-KI Beschreibung
Der Stotz Schütz AF265 30 22 13 ist ein leistungsstarker 3-poliger Schütz, der für den Betrieb von Drehstrommotoren und Leistungskreisen bis zu 132 kW bei 400 V AC konzipiert ist. Mit einer Bemessungssteuerspeisespannung von 100 bis 250 V sowohl für AC als auch DC bietet dieser Schütz eine hohe Flexibilität in der Anwendung. Der Bemessungsbetriebsstrom beträgt 265 A, was ihn ideal für industrielle Anwendungen macht. Der Schütz verfügt über zwei Schließer-Hilfskontakte und zwei Öffner-Hilfskontakte, was zusätzliche Steuerungsmöglichkeiten eröffnet. Der AF265 ist nicht für den Reiheneinbau geeignet, bietet jedoch eine robuste Bauweise und zuverlässige Leistung für verschiedene Anwendungen in der Automatisierungstechnik.
Technische Merkmale (Limmert KI extrahiert):
| Anzahl der Öffnerkontakte: | 0 |
| Bemessungsbetriebsleistung bei AC-3, 400 V: | 132 kW |
| Anzahl der Hilfskontakte als Öffner: | 2 |
| Spannungsart zur Betätigung: | AC/DC |
| Geeignet für Reiheneinbau: | Nein |
| Anzahl der Hilfskontakte als Schließer: | 2 |
| Bemessungssteuerspeisespannung AC 50 Hz: | 100-250 V |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V: | 265 A |
| Anzahl der Hauptkontakte: | 3 |
| Bemessungssteuerspeisespannung DC: | 100-250 V |
Produktmerkmale
| Bemessungsbetriebsleistung bei AC-3, 400 V: | 132 kW |
| Bemessungsbetriebsleistung Ie bei AC-4, 400 V: | Schraubanschluss kW |
| Anzahl der Schließer als Hauptkontakte: | 3 |
| Anzahl der Öffner als Hauptkontakte: | 0 |
| Bemessungssteuerspeisespannung AC 50 Hz: | 100|250 V |
| Bemessungssteuerspeisespannung DC: | 100|250 V |
| Spannungsart zur Betätigung: | AC/DC |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V: | 265 A |
| Anzahl der Hilfskontakte als Schließer: | 2 |
| Anzahl der Hilfskontakte als Öffner: | 2 |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V: | 2 A |
| Geeignet für Reiheneinbau: | Nein |
| Bemessungssteuerspeisespannung AC 60 Hz: | 100|250 V |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V: | 400 A |
| Anschlussart Hauptstromkreis: | Schraubanschluss |
| Betriebsspannung AC 60 Hz: | 1000|1000 V |
| Betriebsspannung AC 50 Hz: | 1000|1000 V |
