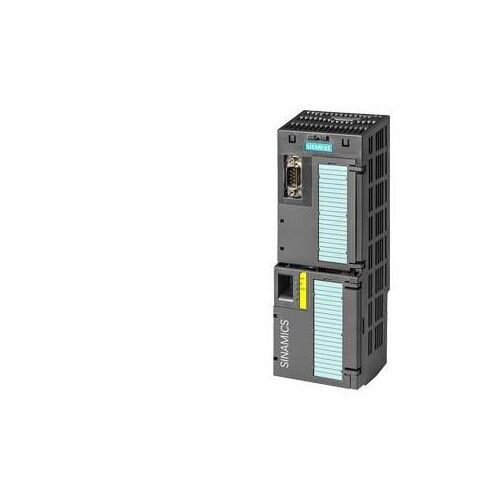

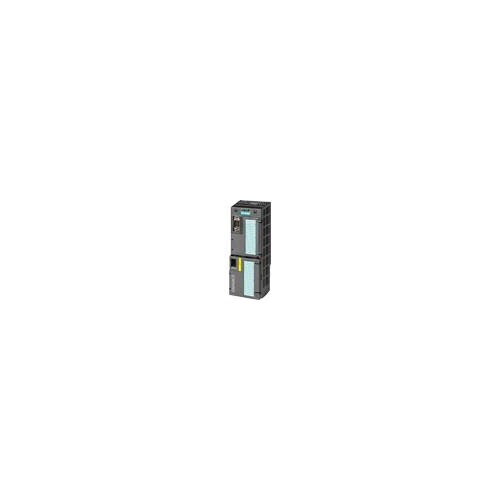

6SL3246-0BA22-1PA0 Siemens SINAMICS CU250S 2 DP
)
)
)
)
)
)
Artikelnummer :27471375
Hersteller Art Nr. :6SL32460BA221PA0
Herkunftsland :GB
Zolltarifnr :85049090
EAN: 4042948664124
Dieser Artikel wird für Sie bestellt.
Beschreibung
SINAMICS G120 Control Unit CU250S-2 DP integriert PROFIBUS unterstützt Vektorregelung Einfach-Positionierer EPOS über Lizenz extended Functions 4 konfigurierbare DI/DO 6 DI (3 F-DI), 5 DI 3 DO (1 F-DO) 2 AI, 2 AO Safety integrated STO, SBC, SS1 weitere Safety Funktionen über Lizenz EXTENDED SAFETY Geber-SS: D-CLiQ+HTL/TTL/SSI Resolver/HTL über Klemme Schutzart IP20 USB-und SD/MMC-Interface Control Unit SINAMICS Control Unit CU250S-2 DP für performante Applikationen im allgemeinen Maschinenbau für den modularen Frequenzumrichter SINAMICS G120. Die Control Unit CU250S-2 ist Teil des modularen Frequenzumrichters SINAMICS G120 (bestehend aus Leistungsteil, Steuerungseinheit, Bedienpanel). Die Steuerungseinheit ist für Einzelantriebe mit höheren Anforderungen an die Drehzahlregelung geeignet. Erweiterte Safety Funktionen sowie ein großes I/O Gerüst erlauben umfangreiche Anwendungen. Bei Vektorregelung können zwei Geber (Lage und Drehzahl) angeschlossen werden. Diese Erweiterung ermöglicht den Einsatz bei Hub-/Schwenk-/Fahr- oder Drehanwendungen. Die Control Unit CU250S-2 steuert und überwacht das Leistungsteil (Power Module) und den angeschlossenen Motor in mehreren wählbaren Regelungsarten. Sie ermöglicht die Kommunikation zu einer lokalen oder zentralen Steuerung sowie zu Überwachungseinrichtungen und dient zum Anschluss aller prozessrelevanten Hilfsaggregate und externer Komponenten wie Sensoren, Ventile, Schütze, usw. Die umfangreichen I/O-Schnittstellen, die Feldbus-Schnittstellen und die zusätzlichen Software-Funktionen unterstützen die Applikation im allgemeinen Maschinenbau optimal. Die CU250S-2 verfügt standardmäßig über die integrierten Sicherheitsfunktionen Safe Torque Off (STO), Safe Stop 1 (SS1) und Safe Brake Control (SBC). Darüber hinaus können die integrierten Sicherheitsfunktionen Safely Limited Speed (SLS), Safe Speed Monitor (SSM) und Safe Direction (SDI) mit der Safety Lizienz freigeschaltet werden. Es stehen folgende integrierte Kommunikationsvarianten zur Verfügung: CU250S-2 mit den Protokollen USS, Modbus RTU, CU250S-2 DP PROFIBUS sowie CU250S-2 PN PROFINET, EtherNet/IP und CU250S-2 CANopen. Die Control Unit kann mit folgenden SINAMICS Leistungsteilen betrieben werden: PM240-2 (0,55 kW bis 132 kW) und PM240 (bis 250 kW). SINAMICS - einfach mein Antrieb.
LIMMERT-KI Beschreibung
Die Siemens SINAMICS CU250S-2 DP ist eine hochleistungsfähige Steuerungseinheit, die speziell für den modularen Frequenzumrichter SINAMICS G120 entwickelt wurde. Mit einer Betriebsspannung von 24 V DC und einem Temperaturbereich von -10 bis 50 °C ist sie für anspruchsvolle industrielle Anwendungen geeignet. Die Einheit unterstützt verschiedene Kommunikationsprotokolle, darunter PROFIBUS DP, und bietet eine Vielzahl von Eingangs- und Ausgangsschnittstellen für flexible Integration. Mit einem Gewicht von nur 0,61 kg und kompakten Abmessungen von 73 mm Breite, 199 mm Höhe und 67 mm Tiefe, lässt sich die CU250S-2 DP einfach in bestehende Systeme integrieren. Die Schutzart IP20 gewährleistet den sicheren Betrieb in geschützten Umgebungen. Zudem bietet die Steuerungseinheit erweiterte Sicherheitsfunktionen und ist ideal für Anwendungen in der Automatisierungstechnik und im Maschinenbau.
Technische Merkmale (Limmert KI extrahiert):
| Relative Luftfeuchtigkeit: | 95 % |
| Schaltpegel 0→1: | 11 V |
| Tiefe: | 67,0 mm |
| Kommunikation: | PROFIBUS DP |
| Analog Ausgänge: | 2 |
| Analog/Digital Eingänge: | 2 |
| Max. Leistungsaufnahme: | 12,00 W |
| Umgebungstemperatur: | -10 ... 50 °C |
| Betriebsspannungsbereich: | DC 20 ... 29 V |
| Breite: | 73,0 mm |
| Schutzart: | IP20 |
| Max. Stromverbrauch: | 0,50 A |
| Betriebsspannung: | DC 24 V |
| Anzahl digitale Eingänge: | 15 |
| Anschlussquerschnitt: | 0,05 ... 1,50 mm² |
| Netto Gewicht: | 0,61 kg |
| Lagertemperatur: | -40 ... 70 °C |
| Höhe: | 199,0 mm |
Produktmerkmale
| Netzspannung: | 0 V |
| Eingangsphasenzahl: | sonstige |
| Ausgangsphasenzahl: | 1 |
| Max. Ausgangsfrequenz: | 0 Hz |
| Netzfrequenz: | sonstige |
| Max. abgegebene Leistung bei quadrat. Belastung bei Bemessungsausgangsspannung: | 0 kW |
| Max. abgegebene Leistung bei linearer Belastung bei Bemessungsausgangsspannung: | 0 kW |
| Max. Ausgangsspannung: | 0 V |
| Nennausgangsstrom I2N: | 0 A |
| Mit Bedienelement: | Nein |
| Einsatz im Industriebereich zulässig: | sonstige |
| Einsatz im Wohn- und Gewerbebereich zulässig: | Nein |
| Unterstützt Protokoll für TCP/IP: | Nein |
| Unterstützt Protokoll für PROFIBUS: | Ja |
| Unterstützt Protokoll für CAN: | Nein |
| Unterstützt Protokoll für INTERBUS: | Nein |
| Unterstützt Protokoll für ASI: | Nein |
| Unterstützt Protokoll für KNX: | Nein |
| Unterstützt Protokoll für MODBUS: | Nein |
| Unterstützt Protokoll für Data-Highway: | Nein |
| Unterstützt Protokoll für DeviceNet: | Nein |
| Unterstützt Protokoll für SUCONET: | Nein |
| Unterstützt Protokoll für LON: | Nein |
| Unterstützt Protokoll für PROFINET IO: | Nein |
| Unterstützt Protokoll für PROFINET CBA: | Nein |
| Unterstützt Protokoll für SERCOS: | Nein |
| Unterstützt Protokoll für Foundation Fieldbus: | Nein |
| Unterstützt Protokoll für EtherNet/IP: | Nein |
| Unterstützt Protokoll für AS-Interface Safety at Work: | Nein |
| Unterstützt Protokoll für DeviceNet Safety: | Nein |
| Unterstützt Protokoll für INTERBUS-Safety: | Nein |
| Unterstützt Protokoll für PROFIsafe: | Ja |
| Unterstützt Protokoll für SafetyBUS p: | Nein |
| Unterstützt Protokoll für sonstige Bussysteme: | Nein |
| Anzahl der HW-Schnittstellen Industrial Ethernet: | 0 |
| Anzahl der HW-Schnittstellen PROFINET: | 0 |
| Anzahl der HW-Schnittstellen seriell RS-232: | 1 |
| Anzahl der HW-Schnittstellen seriell RS-422: | 0 |
| Anzahl der HW-Schnittstellen seriell RS-485: | 1 |
| Anzahl der HW-Schnittstellen seriell TTY: | 4 |
| Anzahl der HW-Schnittstellen USB: | 1 |
| Anzahl der HW-Schnittstellen parallel: | 0 |
| Anzahl der HW-Schnittstellen sonstige: | 0 |
| Mit optischer Schnittstelle: | Nein |
| Mit PC-Anschluss: | Ja |
| Bremschopper integriert: | Nein |
| 4-Quadrantenbetrieb möglich: | Ja |
| Art des Umrichters: | sonstige |
| Höhe: | 199 mm |
| Breite: | 73 mm |
| Tiefe: | 67 mm |
