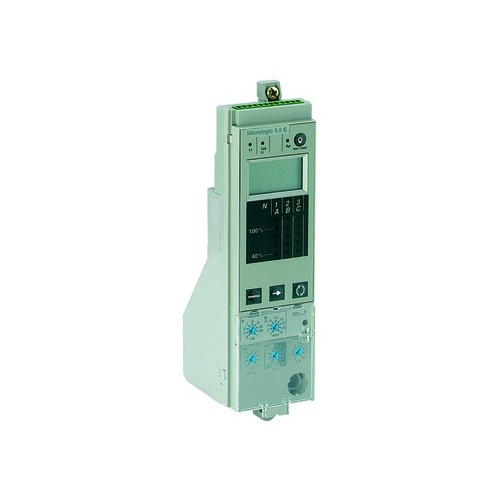

48499 Schneider E. MICROLOGIC 5.0E NW AZ
)
)
Artikelnummer :23066575
Hersteller Art Nr. :48499
Herkunftsland :FR
Zolltarifnr :90303900
EAN: 3606480344787
Dieser Artikel wird für Sie bestellt.
Beschreibung
Das Micrologic 5.0 (Energiemessung) ist ein elektronisches Auslösegerät, das bei Leistungsschaltern vom Typ Masterpact NW zum Einsatz kommt. Das Auslösegerät ist für den Schutz von Stromkreisen und Lasten ausgelegt. Es verfügt über einen einstellbaren Langzeitschutz gegen Überlast, einen kurzzeitverzögerten und einen unverzögerten Kurzschlussschutz. Das Micrologic zeigt eine Überlast mit Hilfe einer Alarm-LED. Weitere Auslöseursachen werden über 3 zusätzlich LED anzeigen. Das Gerät ist mit einem digitalen LCD-Bildschirm ausgestattet, auf dem die tatsächlichen Effektivwerte für die Stromstärke mit einer Genauigkeit von 1,5 % angezeigt werden. Dieses Auslösegerät kann in einem Grundschalter Masterpact NW integriert werden.
LIMMERT-KI Beschreibung
Das Schneider Electric MicroLogic 5.0 E ist ein hochentwickeltes elektronisches Steuergerät, das speziell für die Verwendung mit MasterPact NW Leistungsschaltern konzipiert wurde. Es bietet umfassenden Schutz für elektrische Verteilungen mit einstellbaren Überlast- und Kurzschlussschutzfunktionen. Mit einem breiten Bemessungsstrombereich von bis zu 6300 A bei 50 °C und der Fähigkeit, in verschiedenen Netztypen (AC) bei Frequenzen von 50/60 Hz zu arbeiten, ist es ideal für anspruchsvolle industrielle Anwendungen. Das Gerät ist mit einem digitalen Display ausgestattet, das präzise Messwerte liefert, und verfügt über eine thermische Speicherzeit von 20 Minuten. Die Montage erfolgt ausschwenkbar, was eine einfache Installation und Wartung ermöglicht. Darüber hinaus bietet das MicroLogic 5.0 E eine Zonenselektive Verriegelung und lokale Fehleranzeigen, die die Betriebssicherheit erhöhen.
Technische Merkmale (Limmert KI extrahiert):
| Polzahl: | 4P, 3P |
| Fehlerstromschutz: | Ohne |
| Thermische Speicherzeit: | 20 min |
| Bauart: | MasterPact NW |
| Langzeitverzögerungseinstelltyp: | Einstellbar (9 Stufen) |
| Soforteinstelltyp Ii: | Einstellbar (9 Stufen) |
| Langzeiteinstelltyp Ir: | Einstellbar (9 Stufen) |
| Trip-Einheit Technologie: | Elektronisch |
| Anwendung: | Verteilung |
| Netzfrequenz: | 50/60 Hz |
| Anzeigetyp: | Digitalanzeige |
| Typ: | Steuergerät |
| Zonenselektive Verriegelung: | Mit |
| Netztyp: | AC |
| Soforteinstellbereich: | 2...15 x In |
| Geschützte Pole: | 4t, 3t, 3t + N/2 |
| Kompatibilität: | Masterpact NW08...40, NW40b...63, NW H10, NW H2 (Korrosionsschutz) |
| Kurzzeiteinstellbereich: | 0…0.4 S I t aus, 0.1…0.4 S I²t=ein |
| Montageart: | Ausschwenkbar |
| Steuergerät: | MicroLogic 5.0 E |
| Langzeitverzögerungsbereich: | 0.7…16.6 S bei 7.2 x Ir, 0.7…24 S bei 6 x Ir, 12.5…600 S bei 1.5 x Ir |
| Schutzfunktionen: | Selektiver Schutz |
| Messungstyp: | Energiezähler |
| Lokale Anzeige: | 3 LEDs (rot) für elektrische Fehler, 1 LED (rot) für internen Fehler |
| Bemessungsstrom [In]: | 800 A, 1000 A, 1250 A, 1600 A, 2000 A, 2500 A, 3200 A, 4000 A, 5000 A, 6300 A (bei 50 °C) |
| Lagertemperatur: | -40…85 °C |
| Betriebstemperatur: | -25…70 °C |
| Langzeiteinstellbereich: | 0.4...1 x In |
| Schutztyp: | Kurzschlussschutz (kurzzeitig), Überlastschutz (langzeitig), sofortiger Kurzschlussschutz |
| Kurzzeiteinstelltyp Isd: | Einstellbar (9 Stufen) |
Produktmerkmale
| Bemessungsdauerstrom Iu: | 6300 A |
| Polzahl: | 0 |
| Kurzschlussauslöserfunktion: | verzögert |
| Überlastauslöser Stromeinstellung: | 560|6300 A |
| Stromeinstellung verzögerter Kurzschlussauslöser: | 840|63000 A |
| Betriebsspannung DC: | 94500 V |
| Betriebsspannung AC 50 Hz: | 690|690 V |
| Stromeinstellung unverzögerter Kurzschlussauslöser: | 12600|94500 A |
| Versorgungsspannung AC 50 Hz: | elektronischer Auslöser V |
| Versorgungsspannung AC 60 Hz: | verzögert V |
| Versorgungsspannung DC: | 24|24 V |
| Betriebsspannung AC 60 Hz: | 690|690 V |
