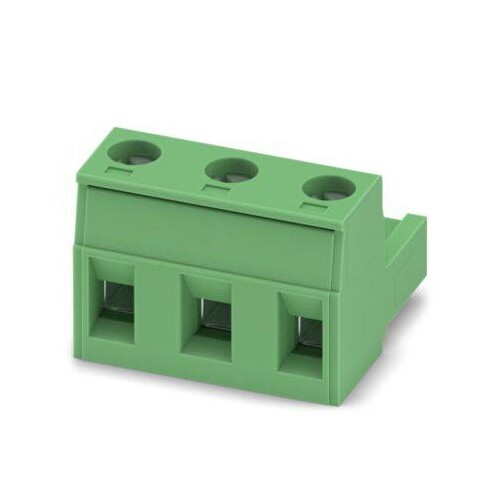

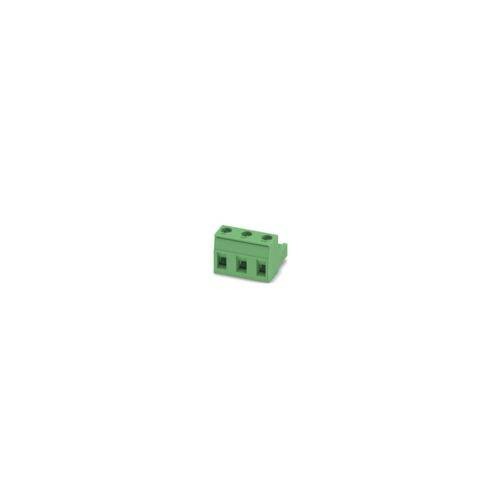

1767012 Phoenix GMSTB 2,5/ 3 ST 7,62 Leiterplattensteckverbinder
)
)
)
)
)
)
Artikelnummer :23407391
Hersteller Art Nr. :1767012
Herkunftsland :DE
Zolltarifnr :85366990
EAN: 4017918033026
Dieser Artikel wird für Sie bestellt.
Beschreibung
Leiterplattenstecker, Nennquerschnitt: 2,5 mm², Farbe: grün, Nennstrom: 12 A, Bemessungsspannung (III/2): 630 V, Kontaktoberfläche: Sn, Kontaktart: Buchse, Anzahl der Potenziale: 3, Anzahl der Reihen: 1, Polzahl: 3, Anzahl der Anschlüsse: 3, Artikelfamilie: GMSTB 2,5/..-ST, Rastermaß: 7,62 mm, Anschlussart: Schraubanschluss mit Zughülse, Schraubenangriffsform: L Längsschlitz, Anschlussrichtung Leiter/Platine: 0 °, Rasthaken: - Rasthaken, Stecksystem: COMBICON MSTB 2,5, Verriegelung: ohne, Befestigungsart: ohne, Verpackungsart: verpackt im Karton
LIMMERT-KI Beschreibung
Der Phoenix GMSTB 2,5/3-ST-7,62 Leiterplattensteckverbinder ist eine zuverlässige Lösung für die Verbindung von Leiterplatten in verschiedenen Anwendungen. Mit einem Nennstrom von 12 A und einer Polzahl von 3 bietet dieser Steckverbinder eine robuste Leistung. Das Rastermaß von 7,62 mm und der Schraubanschluss mit Zughülse gewährleisten eine einfache Installation und eine sichere Verbindung. Die grüne Farbe und die Kontaktoberfläche aus Zinn sorgen für eine hohe Korrosionsbeständigkeit und Langlebigkeit. Der Steckverbinder ist aus PA gefertigt und erfüllt die Brennbarkeitsklasse V0 nach UL 94, was ihn für den Einsatz in anspruchsvollen Umgebungen geeignet macht. Mit einer Länge von 18,2 mm, einer Breite von 20,86 mm und einer Höhe von 15 mm ist er kompakt und platzsparend.
Technische Merkmale (Limmert KI extrahiert):
| Anschlussart: | Schraubanschluss mit Zughülse |
| Anzugsdrehmoment max: | 0,6 Nm |
| Brennbarkeitsklasse nach UL 94: | V0 |
| Schraubengewinde: | M3 |
| Nennquerschnitt: | 2,5 mm² |
| Rastermaß: | 7,62 mm |
| Isolierstoff: | PA |
| Bemessungsstoßspannung (III/2): | 6 kV |
| Anzugsdrehmoment min: | 0,5 Nm |
| Kontaktoberfläche: | Zinn |
| Bemessungsspannung (III/2): | 630 V |
| Höhe: | 15 mm |
| Farbe: | grün |
| Nennstrom: | 12 A |
| Breite: | 20,86 mm |
| Polzahl: | 3 |
| Länge: | 18,2 mm |
Produktmerkmale
| Kontaktausführung: | Buchse |
| Anzahl der Steckkontaktreihen: | 1 |
| Ausführung des elektrischen Anschlusses: | Schraubanschluss |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: | 0.2|2.5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: | 0.25|2.5 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig: | 0.2|2.5 mm² |
| Werkstoff der Kontaktbeschichtung: | Zinn |
| Anschließbare Kabeltype: | Rundkabel |
| Rastermaß der Kontakte: | 7.62 mm |
| Rastermaß der Anschlüsse: | 7.62 mm |
| Verbindungsart: | sonstige |
| Winkel Kontakt/Leiteranschluss: | sonstige |
| Bemessungsstrom In: | 12 A |
| Bemessungsspannung: | 630 V |
| Bemessungsstoßspannung: | 6 kV |
| Überspannungskategorie: | III |
| Verschmutzungsgrad: | 2 |
| Werkstoff des Kontaktes: | Kupfer |
| Werkstoff des Isolierkörpers: | sonstige |
| Werkstoff des Gehäuses: | sonstige |
| Gehäusefarbe: | grün |
| Brennbarkeitsklasse des Isolierstoffs nach UL94: | V0 |
| Mit Schutzleiter: | Nein |
| Betriebstemperatur: | -40|100 °C |
