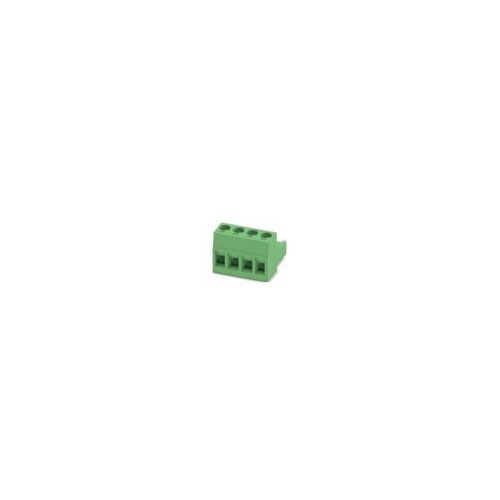

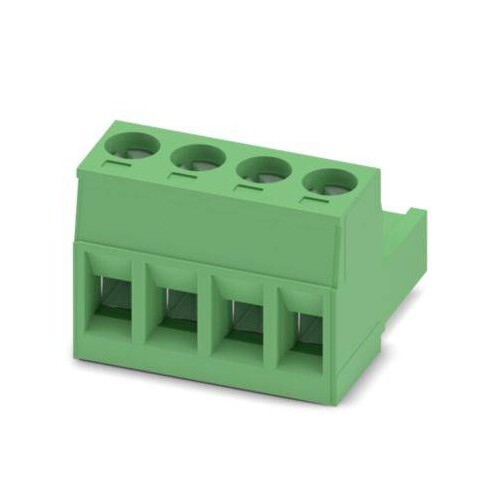

1754481 Phoenix MSTB 2,5/ 4 ST Leiterplattensteckverbinder
)
)
)
)
)
)
Artikelnummer :23407398
Hersteller Art Nr. :1754481
Herkunftsland :DE
Zolltarifnr :85366990
EAN: 4017918028657
Dieser Artikel wird für Sie bestellt.
Beschreibung
Leiterplattenstecker, Nennquerschnitt: 2,5 mm², Farbe: grün, Nennstrom: 12 A, Bemessungsspannung (III/2): 320 V, Kontaktoberfläche: Sn, Kontaktart: Buchse, Anzahl der Potenziale: 4, Anzahl der Reihen: 1, Polzahl: 4, Anzahl der Anschlüsse: 4, Artikelfamilie: MSTB 2,5/..-ST, Rastermaß: 5 mm, Anschlussart: Schraubanschluss mit Zughülse, Schraubenangriffsform: L Längsschlitz, Anschlussrichtung Leiter/Platine: 0 °, Rasthaken: - Rasthaken, Stecksystem: COMBICON MSTB 2,5, Verriegelung: ohne, Befestigungsart: ohne, Verpackungsart: verpackt im Karton
LIMMERT-KI Beschreibung
Der Phoenix MSTB 2,5/4 ST Leiterplattensteckverbinder ist eine zuverlässige Lösung für die Verbindung von Leiterplatten in industriellen Anwendungen. Mit einem Nennstrom von 12 A und einer Bemessungsspannung von 320 V ist dieser Steckverbinder für verschiedene elektrische Anforderungen geeignet. Das Rastermaß von 5 mm ermöglicht eine einfache Integration in bestehende Systeme. Die grüne Farbe und die Zinnbeschichtung der Kontakte sorgen für eine hohe Sichtbarkeit und Korrosionsbeständigkeit. Der Steckverbinder ist mit einem Schraubanschluss ausgestattet, der eine sichere Verbindung gewährleistet. Zudem erfüllt er die Anforderungen der Isolierstoffgruppe I und ist WEEE/RoHS konform. Ideal für Anwendungen in der Automatisierungstechnik und im Maschinenbau.
Technische Merkmale (Limmert KI extrahiert):
| Anschluss gemäß Norm: | EN-VDE |
| Anzugsdrehmoment max: | 0,6 Nm |
| Brennbarkeitsklasse nach UL 94: | V0 |
| Schraubengewinde: | M3 |
| Rastermaß: | 5 mm |
| Leiterquerschnitt starr min: | 0,2 mm² |
| Bemessungsspannung (III/2): | 320 V |
| Abisolierlänge: | 7 mm |
| Isolierstoff: | PA |
| Anzugsdrehmoment min: | 0,5 Nm |
| Leiterquerschnitt starr max: | 2,5 mm² |
| Maß a: | 15 mm |
| Nennstrom: | 12 A |
| Bemessungsstoßspannung (III/3): | 4 kV |
| Farbe: | grün |
| Metalloberfläche: | Sn |
| Isolierstoffgruppe: | I |
| Leiterquerschnitt flexibel max: | 2,5 mm² |
| Polzahl: | 4 |
| Leiterquerschnitt flexibel min: | 0,2 mm² |
Produktmerkmale
| Kontaktausführung: | Buchse |
| Anzahl der Steckkontaktreihen: | 1 |
| Ausführung des elektrischen Anschlusses: | Schraubanschluss |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: | 0.2|2.5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: | 0.25|2.5 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig: | 0.2|2.5 mm² |
| Werkstoff der Kontaktbeschichtung: | Zinn |
| Anschließbare Kabeltype: | Rundkabel |
| Rastermaß der Kontakte: | 5 mm |
| Verbindungsart: | sonstige |
| Rastermaß der Anschlüsse: | 5 mm |
| Winkel Kontakt/Leiteranschluss: | sonstige |
| Bemessungsstrom In: | 12 A |
| Bemessungsspannung: | 320 V |
| Bemessungsstoßspannung: | 4 kV |
| Überspannungskategorie: | III |
| Verschmutzungsgrad: | 2 |
| Werkstoff des Kontaktes: | Kupfer |
| Werkstoff des Isolierkörpers: | sonstige |
| Werkstoff des Gehäuses: | sonstige |
| Gehäusefarbe: | grün |
| Brennbarkeitsklasse des Isolierstoffs nach UL94: | V0 |
| Mit Schutzleiter: | Nein |
| Betriebstemperatur: | -40|100 °C |
