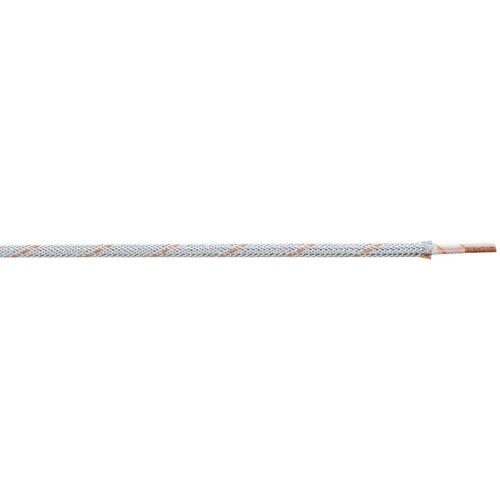

0161006 KE4L-S Fe/CuNi JX 2X1,5 IEC oval Ausgleichsleitung
)
)
Artikelnummer :10061282
Hersteller Art Nr. :0161006
Herkunftsland :DE
Zolltarifnr :85444993
EAN: 4044774676845
Dieser Artikel wird für Sie bestellt.
Beschreibung
Im Umfeld der Temperaturmessung bzw. Fertigungsprozesssteuerung in Verbindung mit einem Mantelthermoelement. Die Isolierwerkstoffe sind entsprechend der maximalen Umgebungstemperatur am Anschlusskopf des Thermoelements auszuwählen., Leitermaterialien (Legierungen): Fe/CuNi (LX, JX) Leiterlegierungen sind identisch mit Thermoelement Legierungen, NiCr/Ni (K, KX, KCA) K- und KX-Version - Leiterlegierungen sind identisch mit Thermoelement Legierungen KCA Version: Ausgleichslegierungen (bei KCA: Fe/CuNi), nicht identisch mit Thermoelement Legierungen, PtRh/Pt (RCB, SCB) Ausgleichslegierungen (für RCB, SCB: Cu/CuNi) sind nicht identisch mit Thermoelement Legierungen, Ermöglicht Temperaturmessung auch an Stellen, an denen keine kontaktlose Temperaturmessung möglich oder sinnvoll ist, Platzsparend und flexibel, Für detaillierte Informationen, siehe Anhang T8 und Datenblätter, Verwendete Aufbau-Abkürzungen: PVC:Polyvinylchlorid SIL: Silikonkautschuk GL: Glasseide FEP: Fluorethylenpropylen EGL: E-Glas C: Kupferabschirmgeflecht ST: Aluminiumfolienschirm S: Stahldrahtgeflecht, Aufbaubeispiel für PVC-PVC-S-PVC: - PVC Aderisolation - PVC Innenmantel - Stahldrahtgeflecht - PVC Außenmantel, Bildbeispiele (von oben nach unten): Fe/CuNi DIN 2x1,5 PVC NiCr/Ni IEC 2x1,5 GL-GL PtRh/Pt IEC 2x1,5 GL-GL-S NiCr/Ni DIN 2x1,5 SIL-GL NiCr/Ni DIN 2x1,5 PVC-PVC PtRh/Pt DIN 2x1,5 SIL-SIL Fe/CuNi IEC 2x1,5 SIL-SIL-S NiCr/Ni IEC 2x1,5 SIL PtRh/Pt IEC 2x1,5 S, Farbkennzeichnung DIN 43710 Minusleiter und Mantel: Fe/CuNi: blau NiCr/Ni: grün PtRh/Pt: weiß Plusleiter: jeweils rot IEC 60 584 Plusleiter und Mantel: Fe/CuNi: schwarz NiCr/Ni: grün PtRh/Pt: orange Minusleiter: jeweils weiß,
LIMMERT-KI Beschreibung
Das KE4L-S Fe/CuNi JX 2X1,5 IEC oval Ausgleichsleitung ist eine hochwertige Kabellösung, die speziell für Anwendungen in der Temperaturmessung und Fertigungsprozesssteuerung entwickelt wurde. Mit einem Leitermaterial aus Fe und CuNi bietet dieses Kabel eine ausgezeichnete elektrische Leitfähigkeit und Stabilität. Der Leiternennquerschnitt von 1,5 mm² (AWG 16) gewährleistet eine effiziente Signalübertragung. Die ovale Bauform ermöglicht eine platzsparende Installation in engen Räumen. Das Kabel ist mit einer robusten Isolation ausgestattet und bietet eine Mantel-Farbe in Schwarz, was die Identifikation erleichtert. Mit einem Außendurchmesser von 5,9 mm und einem Gewicht von 87 kg/km ist dieses Kabel ideal für industrielle Anwendungen, bei denen Flexibilität und Zuverlässigkeit gefordert sind.
Technische Merkmale (Limmert KI extrahiert):
| Gewicht (kg/km): | 87 |
| Außendurchmesser: | 5,9 mm |
| Mantel-Farbe: | Schwarz |
| Leiter-Material Leiter 1: | Fe |
| AWG-Querschnitt: | 16 |
| Schirm über Verseilung: | Ohne |
| Leiternennquerschnitt: | 1,5 mm² |
| Leiter-Material Leiter 2: | CuNi |
| Ader-Isolation: | Sonstige |
| Schirm über Verseilelement: | Ohne |
| Außenmaße (B x H): | 5,9 x 3,7 mm |
| Anzahl der Thermo-Paare: | 1 |
| Bewehrung: | Ja |
Produktmerkmale
| Leiter-Material Leiter 1: | Fe |
| Leiter-Material Leiter 2: | sonstige |
| Leiternennquerschnitt: | 1.5 mm² |
| AWG-Querschnitt: | 16 |
| Anzahl der Thermo-Paare: | 1 |
| Ader-Isolation: | sonstige |
| Schirm über Verseilelement: | ohne |
| Schirm über Verseilung: | ohne |
| Bewehrung: | Ja |
| Mantel-Farbe: | schwarz |
| Brandverhalten nach EN 13501-6: Klasse: | ohne |
| Brandverhalten nach EN 13501-6: Rauchentwicklung: | ohne |
| Mantel-Material: | sonstige |
| Brandverhalten nach EN 13501-6: Abtropfverhalten: | ohne |
| Brandverhalten nach EN 13501-6: Säureentwicklung: | ohne |
