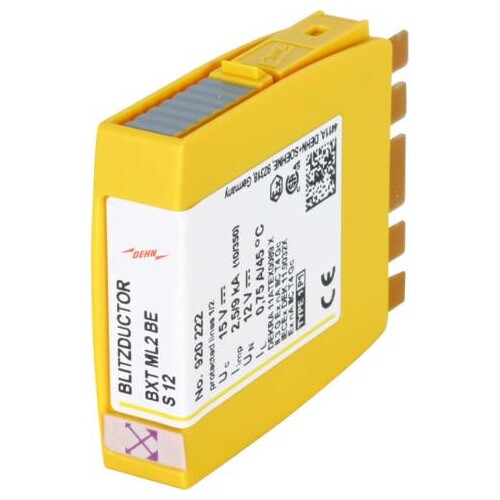

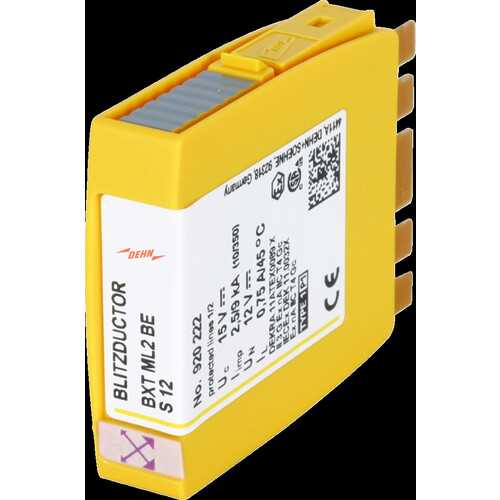

920222 Dehn Kombiableiter 12V Doppelader Blitzductor BXT ML2 BE S 12
)
)
)
)
)
)
)
)
Artikelnummer :20266057
Hersteller Art Nr. :920222
Herkunftsland :DE
Zolltarifnr :85363010
EAN: 4013364118355
Dieser Artikel wird für Sie bestellt.
Beschreibung

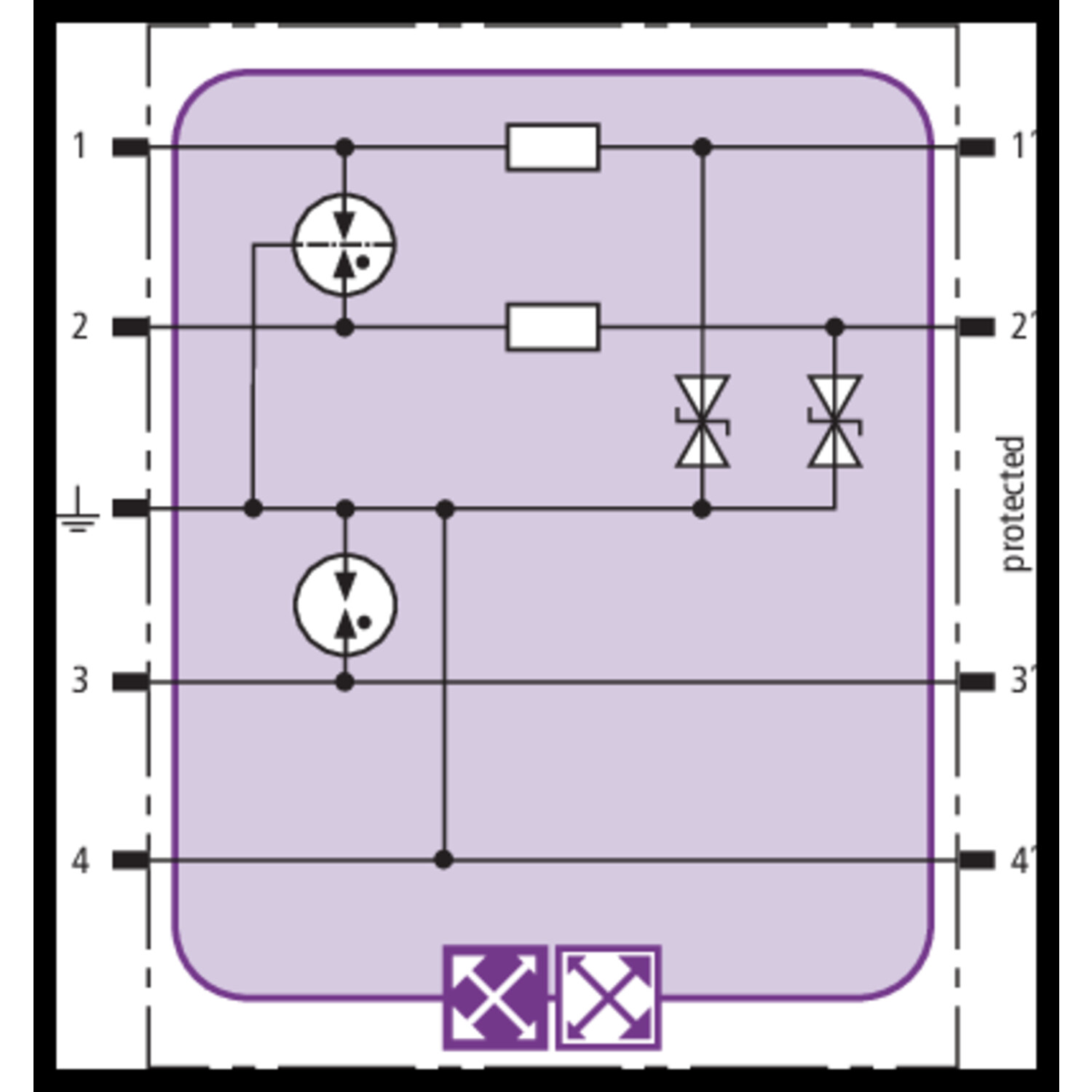

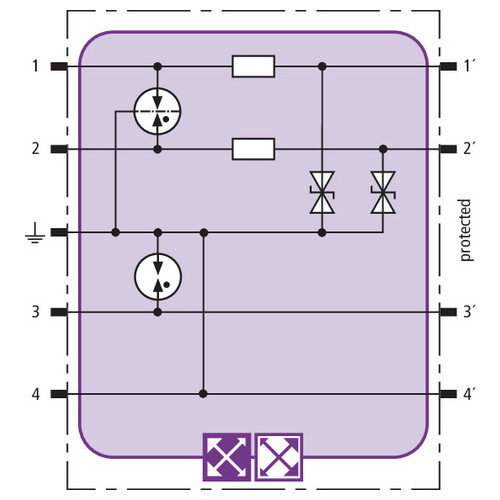

Platzsparendes Kombiableiter-Modul mit LifeCheck zum Schutz von 2 Einzeladern mit gemeinsamem Bezugspotential sowie unsymmetrischer Schnittstellen, wahlweise direkte oder indirekte Schirmerdung. LifeCheck erkennt thermische oder elektrische Überlastzustände nach denen der Ableiter auszutauschen ist. Die Anzeige erfolgt berührungslos mittels DEHNrecord LC / SCM / MCM.
LIMMERT-KI Beschreibung
Der Dehn Kombiableiter BXT ML2 BE S 12 bietet einen kompakten und effektiven Schutz für zwei Einzeladern mit gemeinsamem Bezugspotential. Mit einer Nennspannung von 12 V und einer maximalen Dauerbetriebs spannung von 15 V eignet sich dieses Modul ideal für Anwendungen, die eine zuverlässige Blitzstrom- und Überspannungsschutzlösung benötigen. Die integrierte LifeCheck-Funktion überwacht den Zustand des Ableiters und signalisiert bei Überlast, dass ein Austausch erforderlich ist. Mit einem Gesamt-Blitzstoßstrom von 9 kA und einem nominalen Entladestrom von 20 kA gewährleistet der Kombiableiter eine hohe Schutzwirkung. Das Gehäuse aus Polyamid PA 6.6 in Gelb sorgt für eine hohe Robustheit und Langlebigkeit. Die Schutzart IP 20 macht ihn für den Einsatz in geschützten Umgebungen geeignet. Der BXT ML2 BE S 12 ist die perfekte Wahl für moderne Blitzschutzsysteme und erfüllt alle relevanten Sicherheitsstandards.
Technische Merkmale (Limmert KI extrahiert):
| Gesamt-Blitzstoßstrom (10/350 µs) (Iimp): | 9 kA |
| Gehäusematerial: | Polyamid PA 6.6 |
| Max. Dauerbetriebs spannung (d.c.) (UC): | 15 V |
| SIL-Klassifikation: | bis SIL3 |
| Spannungs-Schutzniveau Leitung-PG bei 1 kV/µs C3 (Up): | ≤ 19 V |
| Nennstrom bei 45 °C (IL): | 0.75 A |
| Kapazität Leitung-Leitung (C): | ≤ 1.0 nF |
| Gesamt-nominaler Entladestrom (8/20 µs) (In): | 20 kA |
| Spannungs-Schutzniveau Leitung-PG für Iimp D1 (Up): | ≤ 37 V |
| Nominaler Entladestrom (8/20 µs) pro Leitung (In): | 10 kA |
| Grenzfrequenz Leitung-PG (fG): | 2.7 MHz |
| Teststandards: | IEC 61643-21 / EN 61643-21, UL 497B |
| Zulassungen: | CSA, EAC, ATEX, IECEx, CSA & USA Hazloc, SIL |
| Spannungs-Schutzniveau Leitung-Leitung bei 1 kV/µs C3 (Up): | ≤ 38 V |
| Nennspannung (UN): | 12 V |
| Farbe: | Gelb |
| Geeignet für Basiselement: | BXT BAS / BSP BAS 4 |
| Spannungs-Schutzniveau Leitung-Leitung für Iimp D1 (Up): | ≤ 50 V |
| Max. Dauerbetriebs spannung (a.c.) (UC): | 10.6 V |
| Betriebstemperaturbereich (TU): | -40 °C ... +80 °C |
| Gewicht: | 21 g |
| Serienwiderstand pro Leitung: | 1.8 Ohm |
| Kapazität Leitung-PG (C): | ≤ 2.0 nF |
| Schutzart (mit eingestecktem Schutzmodul): | IP 20 |
| Blitzstoßstrom (10/350 µs) pro Leitung (Iimp): | 2.5 kA |
Produktmerkmale
| Montageart: | auf Basiselement |
| Nennspannung DC: | 12|12 V |
| Nennlaststrom: | 0.75 A |
| Blitzstoßstrom (10/350): | 9 kA |
| Ableiterüberwachung: | Ja |
| Höchste Dauerspannung AC: | 10.6 V |
| Höchste Dauerspannung DC: | 15 V |
| Nennableitstoßstrom (8/20): | 20 kA |
| Schutzpegel Ader/Erde: | 19 V |
| Schutzpegel Ader/Ader: | 38 V |
| Grenzfrequenz: | 2.7 MHz |
| Explosionsgeprüfte Ausführung: | Ja |
| Erdung über: | Hutschiene |

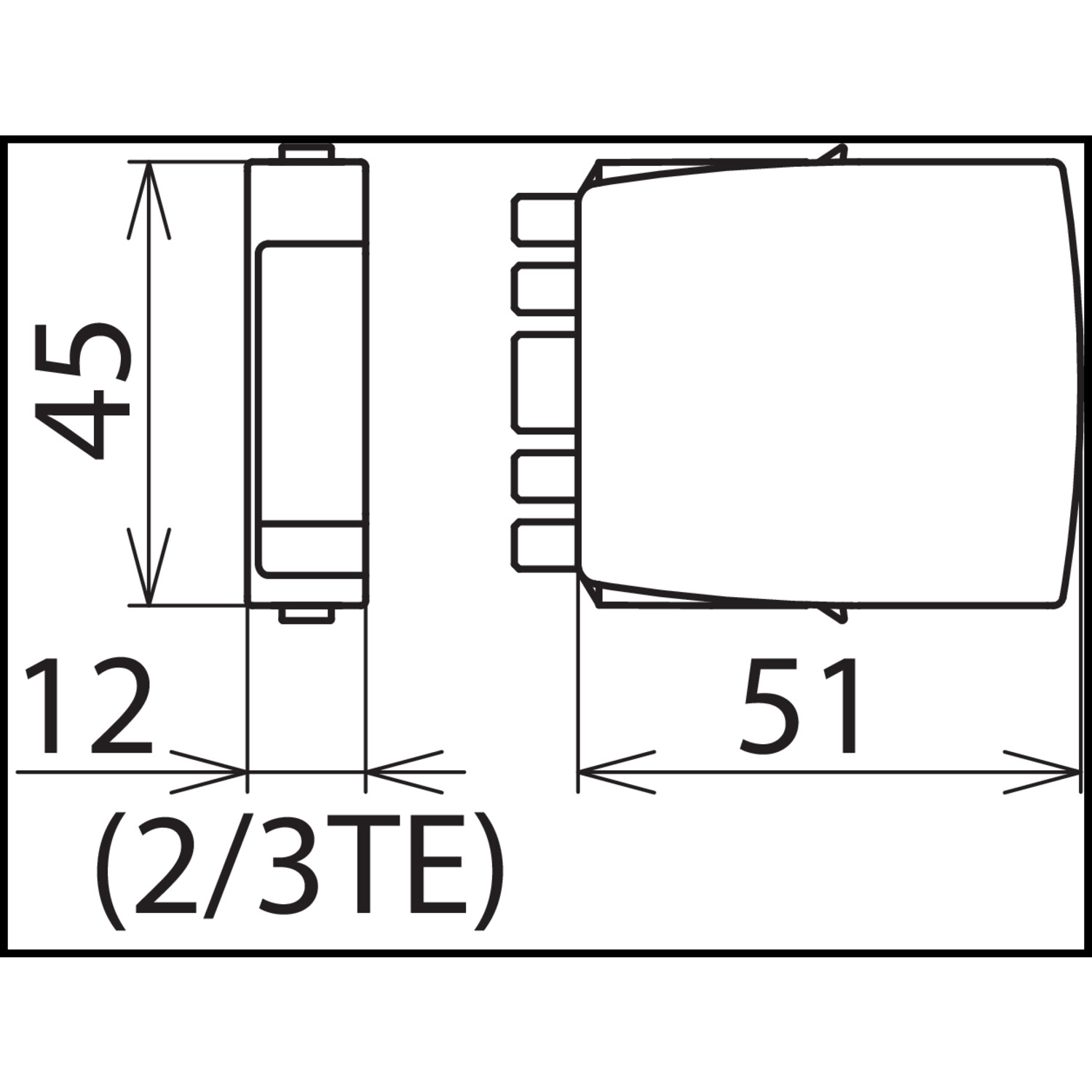

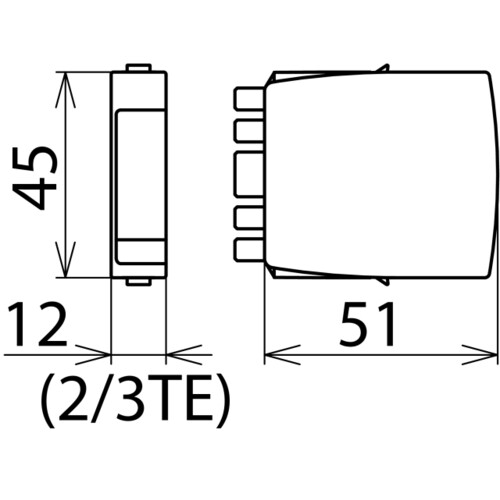

| Baubreite: | 12 mm |
