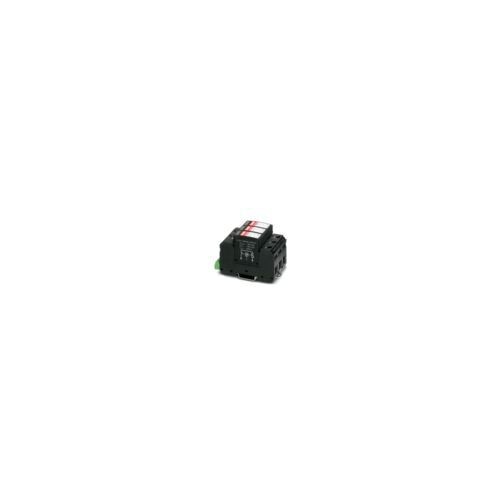

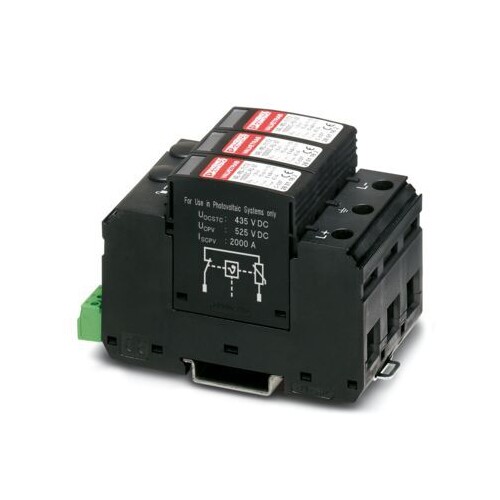

2801161 PHOENIX VAL-MS T1/T2 1000DC-PV 2+V-FM Überspannungsableiter
)
)
)
)
)
)
)
)
Artikelnummer :20143186
Hersteller Art Nr. :2801161
Herkunftsland :TR
Zolltarifnr :85363030
EAN: 4046356714327
Dieser Artikel wird für Sie bestellt.
Beschreibung
Überspannungsableiter
- für 2-polige isolierte Gleichspannungssysteme 1000 V DC
- für Tragschienenmontage
- 3-poliges Basiselement mit Fernmeldekontakt
- drei steckbare temperaturüberwachte Schutzelemente
- Einfacher Austausch durch steckbare Ableiter
- Optimaler Schutz des Wechselrichters dank niedrigem Schutzpegel
- Schutz vor fehlerhaftem Stecken durch kodierte Stecker und Basiselemente
- Einbauort: Innenraum
- Montageart: 35 mm
Blitzstrom- / Überspannungsableiter für 2-polige isolierte und geerdete PV-Gleichspannungssysteme 1000 V DC, für Tragschienenmontage, 3-poliges Basiselement mit Fernmeldekontakt, drei steckbare temperaturüberwachte Schutzelemente, Statusmeldung an jedem Stecker.
LIMMERT-KI Beschreibung
Der Blitzstrom- / Überspannungsableiter VAL-MS T1/T2 1000DC-PV von Phoenix Contact bietet zuverlässigen Schutz für 2-polige isolierte Gleichspannungssysteme bis zu 1000 V DC. Mit einer kompakten Bauweise von 99 mm Höhe, 53,4 mm Breite und 65,5 mm Tiefe ist er für die Tragschienenmontage konzipiert und ermöglicht einen einfachen Austausch der steckbaren Schutzelemente. Die Schutzart IP20 gewährleistet Sicherheit bei der Installation, während die integrierten Drehriegel eine sichere Kontaktierung bieten. Der Ableiter ist für einen Temperaturbereich von -40 °C bis 80 °C geeignet und bietet eine hohe Schock- und Vibrationsfestigkeit. Mit einem Nennableitstoßstrom von 15 kA und einer maximalen Ableitstoßstromkapazität von 40 kA schützt er effektiv vor Überspannungen und Blitzschlägen. Der VAL-MS T1/T2 ist ein unverzichtbares Element für moderne Photovoltaikanlagen und industrielle Anwendungen.
Technische Merkmale (Limmert KI extrahiert):
| Farbe: | tiefschwarz RAL 9005 |
| Nennableitstoßstrom (8/20) µs: | 15 kA |
| Brennbarkeitsklasse nach UL 94: | V-0 |
| Schock (Betrieb): | 60 g (Halbsinus / 11 ms / 3x ±X, ±Y, ±Z) |
| Maximale Dauerspannung: | 1050 V DC |
| Höhe: | 99 mm |
| Teilungseinheit: | 3 TE |
| Material Gehäuse: | PA 6.6-FR, PBT-FR |

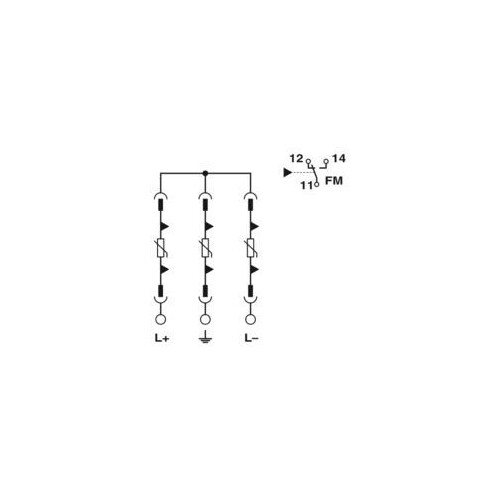

| Schutzpfade: | (L+) - (L-), (L+) - PE, (L-) - PE |
| Vibration (Betrieb): | 7,5 g (5-500 Hz / 2,5 h / XYZ) |
| Höhenlage: | ≤ 2000 m |
| Ansprechzeit: | ≤ 25 ns |
| Umgebungstemperatur (Betrieb): | -40 °C ... 80 °C |
| Umgebungstemperatur (Lagerung/Transport): | -40 °C ... 80 °C |
| Nennspannung: | 875 V DC |
| Maximaler Ableitstoßstrom (8/20) µs: | 40 kA |
| Schutzart: | IP20 |
| Zulässige Luftfeuchtigkeit (Betrieb): | 5 % ... 95 % |
| Breite: | 53,4 mm |
| Isolationswiderstand: | > 5 GΩ (bei 500 V DC) |
| Tiefe: | 65,5 mm |
| Montageart: | Tragschiene: 35 mm |
Produktmerkmale
| Schutzpegel: | 3.5 kV |
| Mit Fernmeldekontakt: | Ja |
| Baugröße: | sonstige |
| Montageart: | sonstige |
| Signalisierung am Gerät: | optisch |
| Blitzstoßstrom (10/350): | 5 kA |
| Nennableitstoßstrom (8/20): | 40 kA |
| Höchste Dauerspannung DC: | 1170 V |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig): | 35 mm² |
| Max. Leiterquerschnitt flexibel (feindrähtig): | 25 mm² |
| Ausblasend: | Nein |
| Prüfklasse Typ 1: | Ja |
| Netzform TN: | Nein |
| Netzform DC: | Ja |
| Netzform sonstige: | Nein |
| Netzform TT: | Nein |
| Schutzpegel (DC+/DC- - PE): | 3.5 kV |
| Netzform TN-S: | Nein |
| Netzform TN-C: | Nein |
| Schutzpegel (DC+ - DC-): | 3.5 kV |
| Netzform IT: | Nein |
| Netzform TN-C-S: | Nein |
