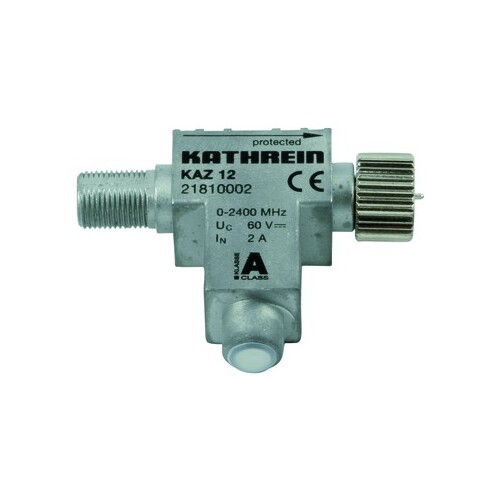

21810002 Kathrein Blitzstromableiter KAZ 12
)
)
Artikelnummer :21214110
Hersteller Art Nr. :21810002
EAN: 4021121450785
Dieser Artikel wird für Sie bestellt.
Beschreibung
KAZ 12 Blitzstromableiter, Grobschutz für höhere Ableitströme, 5-2400 MHz, F-Anschlüsse, Fernspeisung 60 V DC/2 A
LIMMERT-KI Beschreibung
Der Kathrein Blitzstromableiter KAZ 12 bietet zuverlässigen Schutz für Systemkomponenten in SAT-, BK- und DVB-T-Empfangs- und -Verteilanlagen. Mit einem Übertragungsbereich von 0-2400 MHz und einer Durchgangsdämpfung von nur 0,5 dB gewährleistet er eine hohe Signalqualität. Der Blitzstromableiter erfüllt die Kategorie A2/C2/C3/B2/D1 nach EN 61643-21 und ist für den Einsatz in Blitzschutzzonen LPZ 0A-1 und höher geeignet. Ausgestattet mit einem Erdungsblock und F-Connectors, ermöglicht er eine einfache Installation. Der KAZ 12 ist für Innenmontage konzipiert und bietet eine hohe Schirmung gegen elektromagnetische Störungen. Mit einer maximalen Umgebungstemperatur von -40 bis +80 °C ist er robust und vielseitig einsetzbar.
Technische Merkmale (Limmert KI extrahiert):
| Nennableitstoßstrom: | 10 kA (Innen-/Außenleiter); 10 kA (Außenleiter/Erdanschluss) |
| Übertragungsbereich: | 0-2400 MHz |
| Schirmungsmaß: | > 85 dB (5-300 MHz); > 80 dB (300-470 MHz); > 75 dB; > 55 dB (1 MHz) |
| Montage: | Für Innenmontage geeignet |
| Blitzstoßstrom Kategorie D1: | 2,5 kA (Innen-/Außenleiter); 5 kA (Außenleiter/Erdanschluss) |
| Gehäuse-Schutzart: | IP 30 |
| Nennspannung: | 60 V DC |
| Schutzpegel bei 10 kA Kategorie C2: | ≤ 700 V |
| Gleichstromwiderstand (Ein-/Ausgang): | 120 mΩ |
| Nennlaststrom: | 2 A DC |
| HF-Anschlüsse: | Eingang: F-Connector (Buchse); Ausgang: F-Connector (Stecker) |
| Geprüfte Kategorien nach EN 61643-21: | A2/C2/C3/B2/D1 |
| Max. zul. Umgebungstemperatur: | -40 bis +80 °C |
| Schutzpegel bei 1 kV/µs Kategorie C3: | ≤ 600 V |
| Ansprechzeit: | ≤ 100 ns |
| Schutzpegel bei 2,5 kA Kategorie D1: | ≤ 700 V |
| Bestellnummer: | 21810002 |
| Impuls-Rücksetzvermögen: | U < 15 V und I < 200 mA im Fehlerfall |
| Durchgangsdämpfung: | 0,5 dB |
| Wechselstromtragfähigkeit Kategorie A2: | 10 A |
| Typ: | KAZ 12 |
| Überlastungs-Fehlerzustand: | Bei 15 kA werden interne Verbindungen aufgetrennt. |
| Zubehör: | 1 x Erdungsblock EMU 21, 2 x F-Connector EMK 01 |
| Höchste Dauerspannung: | 60 V DC |
| Schutzpegel bei 6 kV Kategorie B2: | ≤ 600 V |
