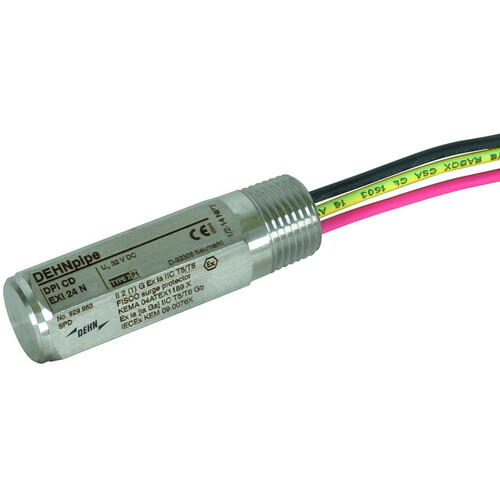

929963 Dehn Überspannungsableiter DEHNpipe Ex (i)
)
)
)
)
)
)
)
)
Artikelnummer :22900913
Hersteller Art Nr. :929963
Herkunftsland :DE
Zolltarifnr :85363010
EAN: 4013364101807
Dieser Artikel wird für Sie bestellt.
Beschreibung

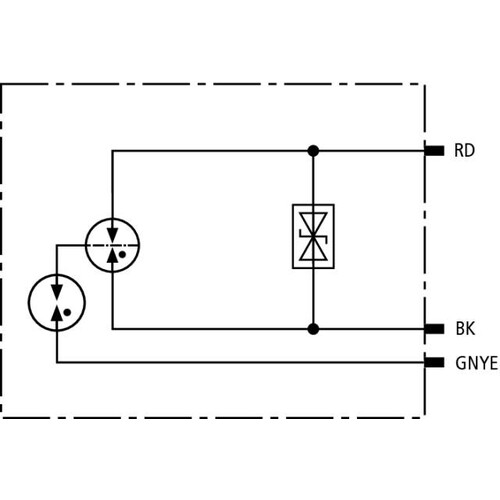

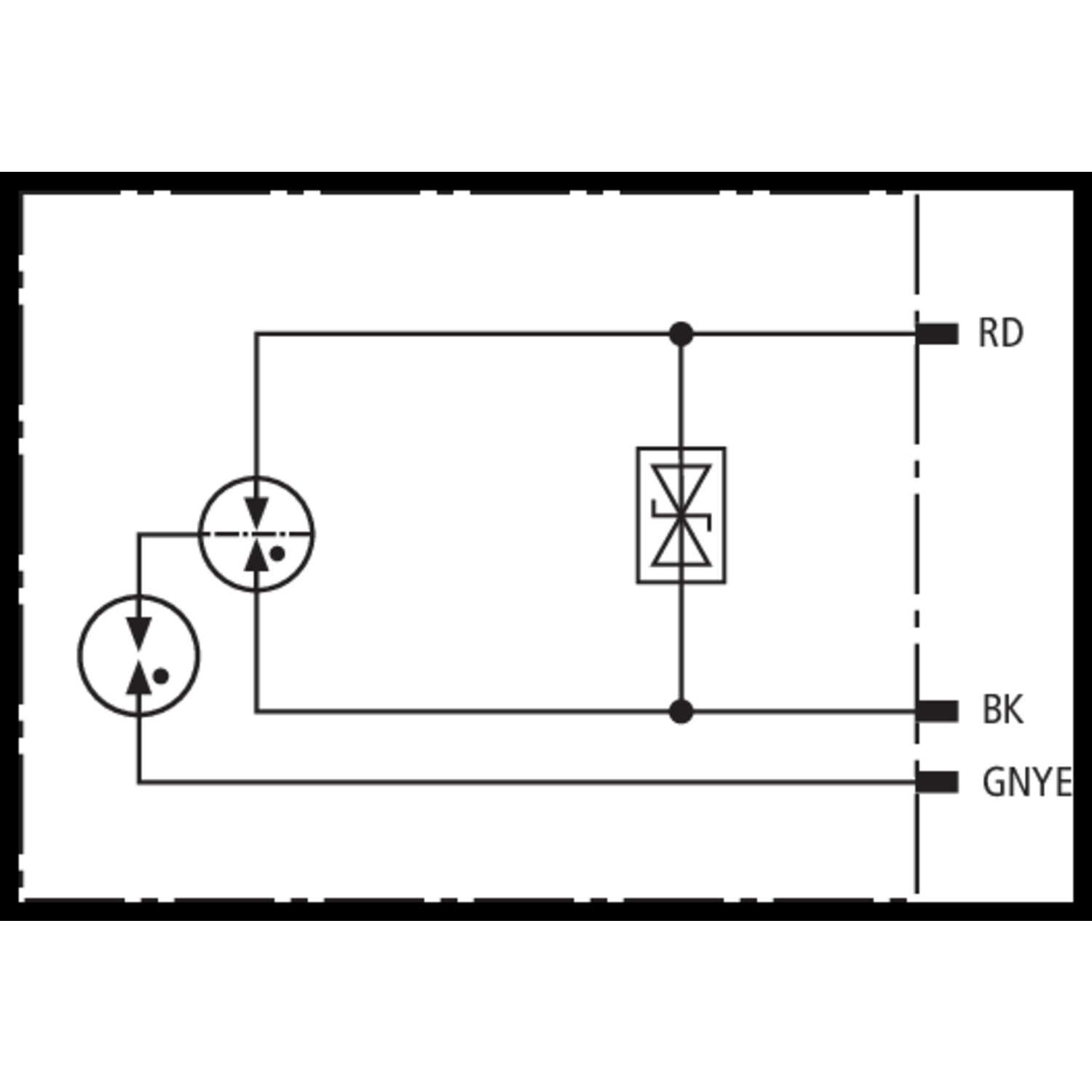

Überspannungsableiter mit kapazitätsarmer Schutzschaltung zum Schutz von eigensicheren Messkreisen und Bussystemen, erfüllt Anforderungen nach FISCO. Isolationsfestigkeit 500 V gegen Erde.
LIMMERT-KI Beschreibung
Der DEHN Überspannungsableiter DEHNpipe Ex (i) ist ein hochentwickeltes Gerät, das speziell für den Schutz eigensicherer Messkreise und Bussysteme konzipiert wurde. Mit einer Nennspannung von 24 V und einer maximalen Dauerbetriebs-Spannung von 32 V bietet er zuverlässigen Schutz gegen Überspannungen. Die niedrige Kapazität des Schutzschaltkreises sorgt für eine hervorragende Leistung, während die Schutzart IP 67 eine hohe Widerstandsfähigkeit gegen Umwelteinflüsse gewährleistet. Der Überspannungsableiter erfüllt die Anforderungen der FISCO-Norm und ist für den Einsatz in explosionsgefährdeten Bereichen geeignet. Mit einer Betriebstemperatur von -50 °C bis +80 °C ist er vielseitig einsetzbar und bietet eine SIL-Klassifizierung bis SIL3, was ihn ideal für kritische Anwendungen macht.
Technische Merkmale (Limmert KI extrahiert):
| Farbe: | unbeschichtet |
| Max. Dauerbetriebs-Spannung (a.c.) (UC): | 22,6 V |
| Spannungs-Schutzniveau line-PG für In C2 (UP): | ≤ 1700 V |
| Spannungs-Schutzniveau line-line für In C2 (Up): | ≤ 58 V |
| Nennspannung (UN): | 24 V |
| Max. Eingangs-Strom nach EN 60079-11 (Ii): | 0,55 A |
| Kapazität line-PG (C): | ≤ 15 pF |
| Gewicht: | 172 g |
| Nennableitstrom (8/20 µs) line-line (In): | 150 A |
| Gesamtnennableitstrom (8/20 µs) (In): | 10 kA |
| Schutzart: | IP 67 |
| Gehäusematerial: | StSt (V4A) |

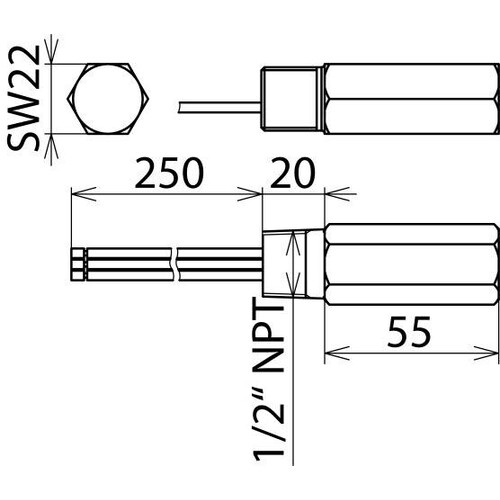

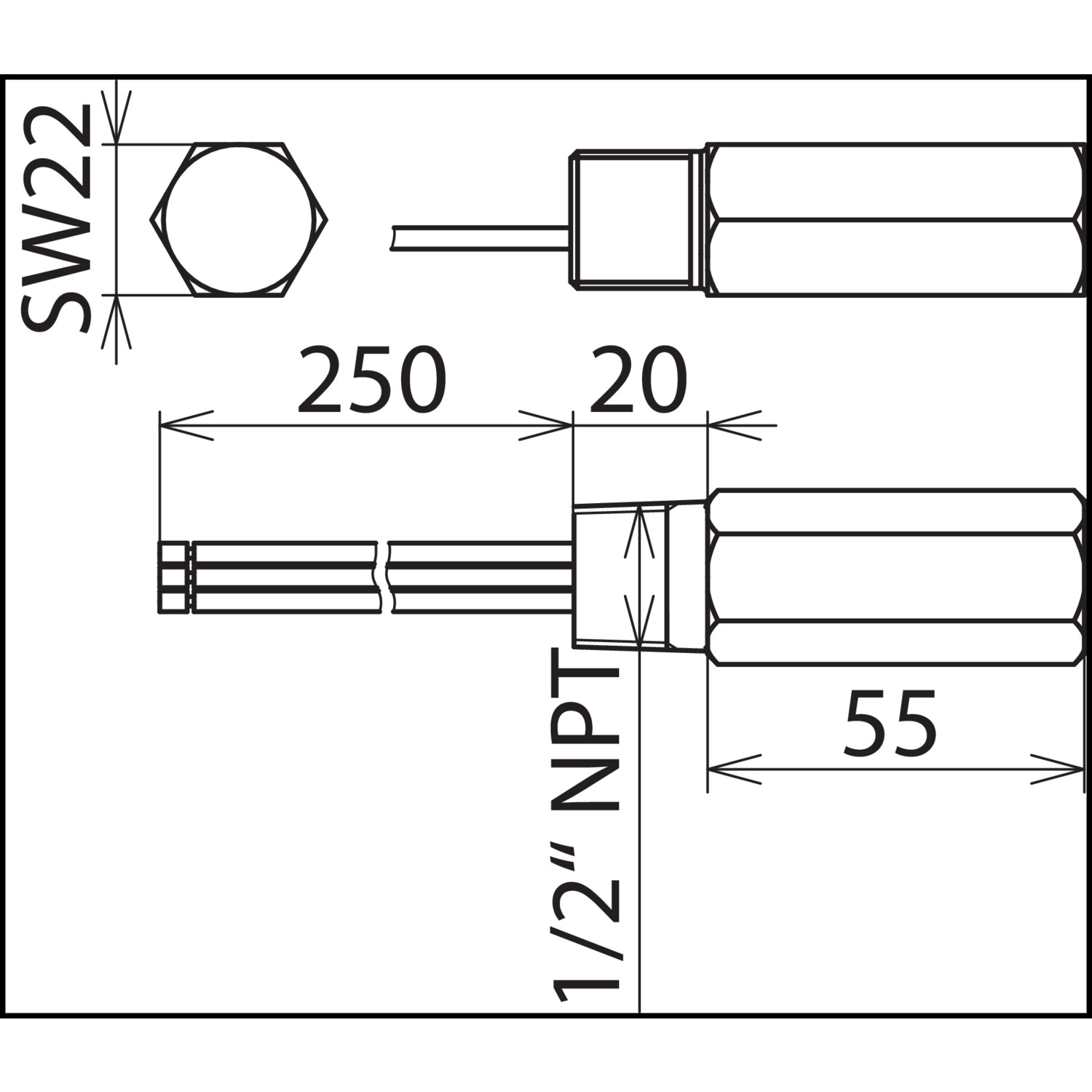

| Verbindung Anschlussleitung: | 1,3 mm² |
| Nennableitstrom (8/20 µs) line-PG (In): | 10 kA |
| Spannungs-Schutzniveau line-PG bei 1 kV/µs C3 (UP): | ≤ 1200 V |
| Nennstrom (IL): | 0,55 A |
| Anschluss: | 1/2-14 NPT Außengewinde |
| Kapazität line-line (C): | ≤ 25 pF |
| Spannungs-Schutzniveau line-line bei 1 kV/µs C3 (UP): | ≤ 50 V |
| Typ: | DPI CD EXI 24 N |
| Länge des Anschlussleiters: | 250 mm |
| SIL-Klassifizierung: | bis SIL3 |
| Blitzstoßstrom (10/350 µs) line-PG (Iimp): | 1 kA |
| Abschneidefrequenz line-line (fG): | 67 MHz |
| Max. Dauerbetriebs-Spannung (d.c.) (UC): | 32 V |
| Betriebstemperaturbereich (TU): | -50 °C ... +80 °C |
| Max. Eingangs-Spannung nach EN 60079-11 (Ui): | 30 V |
Produktmerkmale
| Nennspannung DC: | 24|24 V |
| Nennlaststrom: | 0.55 A |
| Montageart: | sonstige |
| Anschluss 1: | sonstige |
| Schutzpegel Ader/Ader: | 50 V |
| Schutzpegel Ader/Erde: | 1200 V |
| Höchste Dauerspannung AC: | 22.6 V |
| Höchste Dauerspannung DC: | 32 V |
| Nennableitstoßstrom (8/20): | 10 kA |
| Grenzfrequenz: | 67 MHz |
| Explosionsgeprüfte Ausführung: | Ja |
| Erdung über: | separater Leiter |
