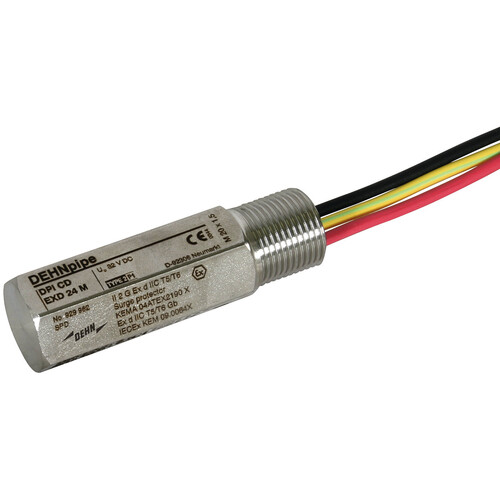

929962 Dehn Überspannungsableiter DEHNpipe Ex (d)
)
)
)
)
)
)
)
)
Artikelnummer :22900906
Hersteller Art Nr. :929962
Herkunftsland :DE
Zolltarifnr :85363010
EAN: 4013364101791
Dieser Artikel wird für Sie bestellt.
Beschreibung
Überspannungsableiter mit kapazitätsarmer Schutzschaltung in druckfester Kapselung zum Einsatz in explosionsgefährdeten Bereichen zum Schutz von Messkreisen und Bussystemen. Isolationsfestigkeit 500 V gegen Erde.
LIMMERT-KI Beschreibung
Der DEHN Überspannungsableiter DEHNpipe Ex (d) ist ein hochentwickeltes Gerät, das speziell für den Einsatz in explosionsgefährdeten Bereichen konzipiert wurde. Mit einer Nennspannung von 24 V und einem Nennstrom von 0,55 A bietet dieser Überspannungsableiter zuverlässigen Schutz für Messkreise und Bussysteme. Die druckfeste Kapselung und die niedrige Kapazität der Schutzschaltung gewährleisten eine hohe Isolationsfestigkeit von über 500 V gegen Erde. Mit einem Temperaturbereich von -50 °C bis +80 °C und der Schutzart IP 67 ist dieses Gerät für herausfordernde Umgebungen geeignet. Zertifiziert nach internationalen Standards wie ATEX und CSA, bietet der DEHNpipe Ex (d) eine sichere und effektive Lösung für die Absicherung elektrischer Systeme in gefährdeten Bereichen.
Technische Merkmale (Limmert KI extrahiert):
| Farbe: | unbeschichtet |

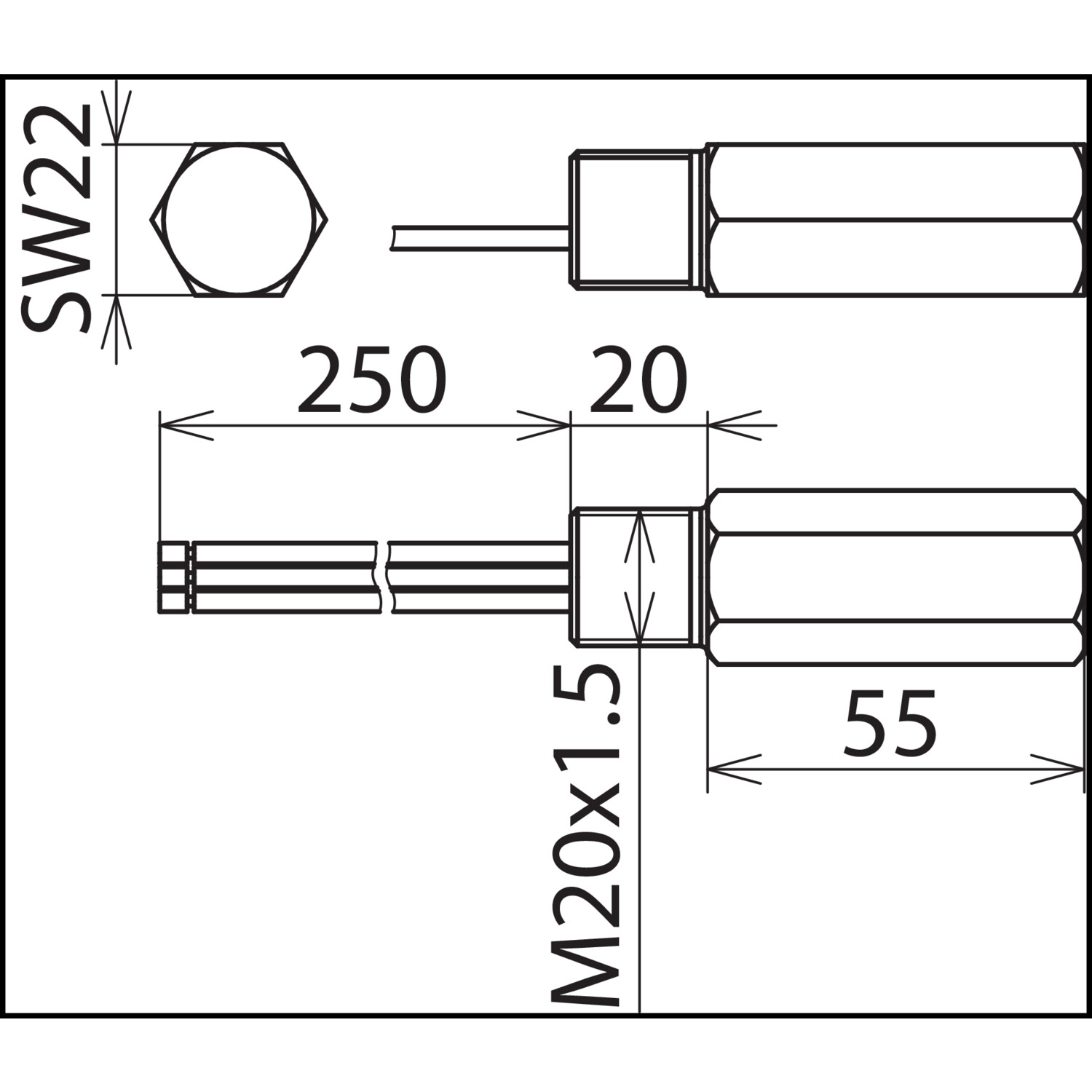

| Anschluss: | M20 x 1,5 Außengewinde |
| Blitzstrom (10/350 µs) (Iimp): | 1 kA |
| Nennspannung (UN): | 24 V |
| Gehäusematerial: | Edelstahl (V4A) |
| Schutzart (IP): | IP 67 |
| Grenzfrequenz Ader-Ader (fG): | 67 MHz |
| Max. Dauerbetriebsspannung (d.c.) (UC): | 32 V |
| Schutzpegel Ader-Ader für In C2 (Up): | ≤ 58 V |
| Nennstrom (IL): | 0,55 A |
| Kapazität Ader-Ader (C): | ≤ 25 pF |
| Schutzpegel Ader-Ader bei 1 kV/µs C3 (UP): | ≤ 50 V |
| Schutzpegel Ader-Erde bei 1 kV/µs C3 (UP): | ≤ 1200 V |
| Kapazität Ader-Erde (C): | ≤ 15 pF |
| Max. Dauerbetriebsspannung (a.c.) (UC): | 22,6 V |
| Erdung über Anschlussleitung: | Ja |
| Länge der Anschlussleitung: | 250 mm |
| Schutzpegel Ader-Erde für In C2 (UP): | ≤ 1700 V |
| Zulassungen: | EACEx, ATEX, IECEx, CSA & USA Hazloc, SIL |
| Gesamt-Nennableitstrom (8/20 µs) (In): | 10 kA |
| Typ: | DPI CD EXD 24 M |
| Gewicht: | 169 g |
| Nennableitstrom (8/20 µs) pro Leitung (In): | 10 kA |
| Verbindung Anschlussleitungen (1,3 mm²): | Ja |
| Betriebstemperaturbereich (TU): | -50 °C ... +80 °C |
Produktmerkmale
| Nennspannung DC: | 24|24 V |
| Nennlaststrom: | 0.55 A |
| Montageart: | sonstige |
| Anschluss 1: | sonstige |
| Schutzpegel Ader/Ader: | 50 V |
| Schutzpegel Ader/Erde: | 1200 V |
| Höchste Dauerspannung AC: | 22.6 V |
| Höchste Dauerspannung DC: | 32 V |
| Nennableitstoßstrom (8/20): | 10 kA |
| Grenzfrequenz: | 67 MHz |
| Explosionsgeprüfte Ausführung: | Ja |
| Erdung über: | separater Leiter |
