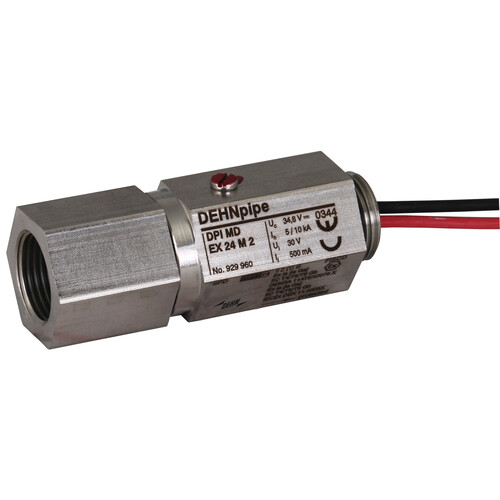

929960 Dehn Überspannungsableiter DEHNpipe Ex (i)
)
)
)
)
)
)
)
)
Artikelnummer :22900892
Hersteller Art Nr. :929960
Herkunftsland :DE
Zolltarifnr :85363010
EAN: 4013364098145
Dieser Artikel wird für Sie bestellt.
Beschreibung
Energetisch koordinierter zweistufiger Ableiter mit kapazitätsarmer Schutzschaltung zum Schutz von eigensicheren Messkreisen und Bussystemen, erfüllt die Anforderungen nach FISCO. Isolationsfestigkeit 500 V gegen Erde. Kabelverschraubungen sind gesondert zu bestellen.
LIMMERT-KI Beschreibung
Der DEHN Überspannungsableiter DEHNpipe Ex (i) ist ein energiekoordiniertes, zweistufiges Schutzgerät, das speziell für den Schutz eigensicherer Messkreise und Bussysteme entwickelt wurde. Mit einer Nennspannung von 24 V und einer maximalen Dauerbetriebsspannung von 34,8 V d.c. bietet dieser Ableiter eine zuverlässige Leistung in anspruchsvollen Umgebungen. Dank seiner geringen Kapazität und Induktivität erfüllt er die FISCO-Anforderungen und eignet sich ideal für die Installation in den Blitzschutzzonen 0B bis 2 und höher. Mit einem Schutzgrad von IP67 und einem Betriebstemperaturbereich von -40 °C bis +80 °C ist der DEHNpipe Ex (i) sowohl robust als auch vielseitig einsetzbar. Die einfache Montage und die Möglichkeit zur Erdung über das Gehäuse machen ihn zu einer praktischen Wahl für verschiedene Anwendungen in der Industrie.
Technische Merkmale (Limmert KI extrahiert):
| Farbe: | unbeschichtet |
| Prüfnormen: | IEC 61643-21 / EN 61643-21 |
| Nennstrom (IL): | 0,5 A |
| Gehäusematerial: | Edelstahl (V2A) |
| Nennspannung (UN): | 24 V |
| Querschnittsfläche, solid: | 0,08-2,5 mm² |
| Schutzpegel Ader-Erde bei 1 kV/µs C3 (UP): | ≤ 1000 V |
| Gewicht: | 172 g |
| Serienwiderstand pro Leitung: | 1,8 Ohm |
| Nennableitstrom (8/20 µs) pro Leitung (In): | 5 kA |
| Gesamtnennableitstrom (8/20 µs) (In): | 10 kA |
| Schutzart: | IP 67 |
| Max. Eingangs-Strom nach EN 60079-11 (Ii): | 0,5 A |
| Max. Dauerbetriebsspannung (a.c.) (UC): | 24,5 V |
| Blitzstoßstrom (10/350 µs) pro Leitung (Iimp): | 1 kA |
| Schutzpegel Ader-Ader für In C2 (Up): | ≤ 55 V |
| Länge des Anschlussleiters: | 200 mm |
| Kapazität Ader-Erde (C): | ≤ 15 pF |
| Querschnittsfläche, flexibel: | 0,08-1,5 mm² |
| Kapazität Ader-Ader (C): | ≤ 850 pF |
| Zulassungen: | EACEx, ATEX, IECEx, SIL |
| Erdung über Gehäuse: | Ja |
| Max. Dauerbetriebsspannung (d.c.) (UC): | 34,8 V |
| Montage auf (Feld-/Geräteseite): | M20 x 1,5 Innengewinde / M20 x 1,5 Außengewinde |
| SIL-Klassifizierung: | bis SIL3 |
| Anschluss (Eingang/Ausgang): | Schraubanschluss / Anschlussleitungen (1,5 mm²) |
| Betriebstemperaturbereich (TU): | -40 °C ... +80 °C |
| Schutzpegel Ader-Erde für In C2 (UP): | ≤ 1100 V |
| Typ: | DPI MD EX 24 M 2 |
| Schutzpegel Ader-Ader bei 1 kV/µs C3 (UP): | ≤ 49 V |
| Abschneidefrequenz Ader-Ader (fG): | 7 MHz |
| Max. Eingangs-Spannung nach EN 60079-11 (Ui): | 30 V |
Produktmerkmale
| Nennspannung DC: | 24|24 V |
| Nennlaststrom: | 0.5 A |
| Montageart: | sonstige |
| Anschluss 1: | sonstige |
| Schutzpegel Ader/Ader: | 49 V |
| Schutzpegel Ader/Erde: | 1000 V |
| Höchste Dauerspannung AC: | 24.5 V |
| Höchste Dauerspannung DC: | 34.8 V |
| Nennableitstoßstrom (8/20): | 10 kA |
| Grenzfrequenz: | 7 MHz |
| Explosionsgeprüfte Ausführung: | Ja |
| Erdung über: | sonstige |
