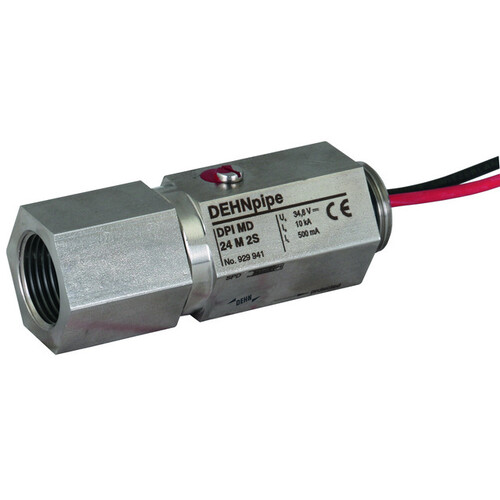

929941 Dehn Überspannungsableiter DEHNpipe
)
)
)
)
)
)
)
)
Artikelnummer :22900857
Hersteller Art Nr. :929941
Herkunftsland :DE
Zolltarifnr :85363010
EAN: 4013364098152
Dieser Artikel wird für Sie bestellt.
Beschreibung
DEHNpipe
- Nennspannung: 24V
- Schutzart: IP67
- Anschluss Eingang / Ausgang: Schraube / Anschlussleitungen 1,5 mm²
- Länge Anschlussleitungen: 200mm
- Gehäusewerkstoff: NIRO
- Farbe: blank
- Gewicht: 173g

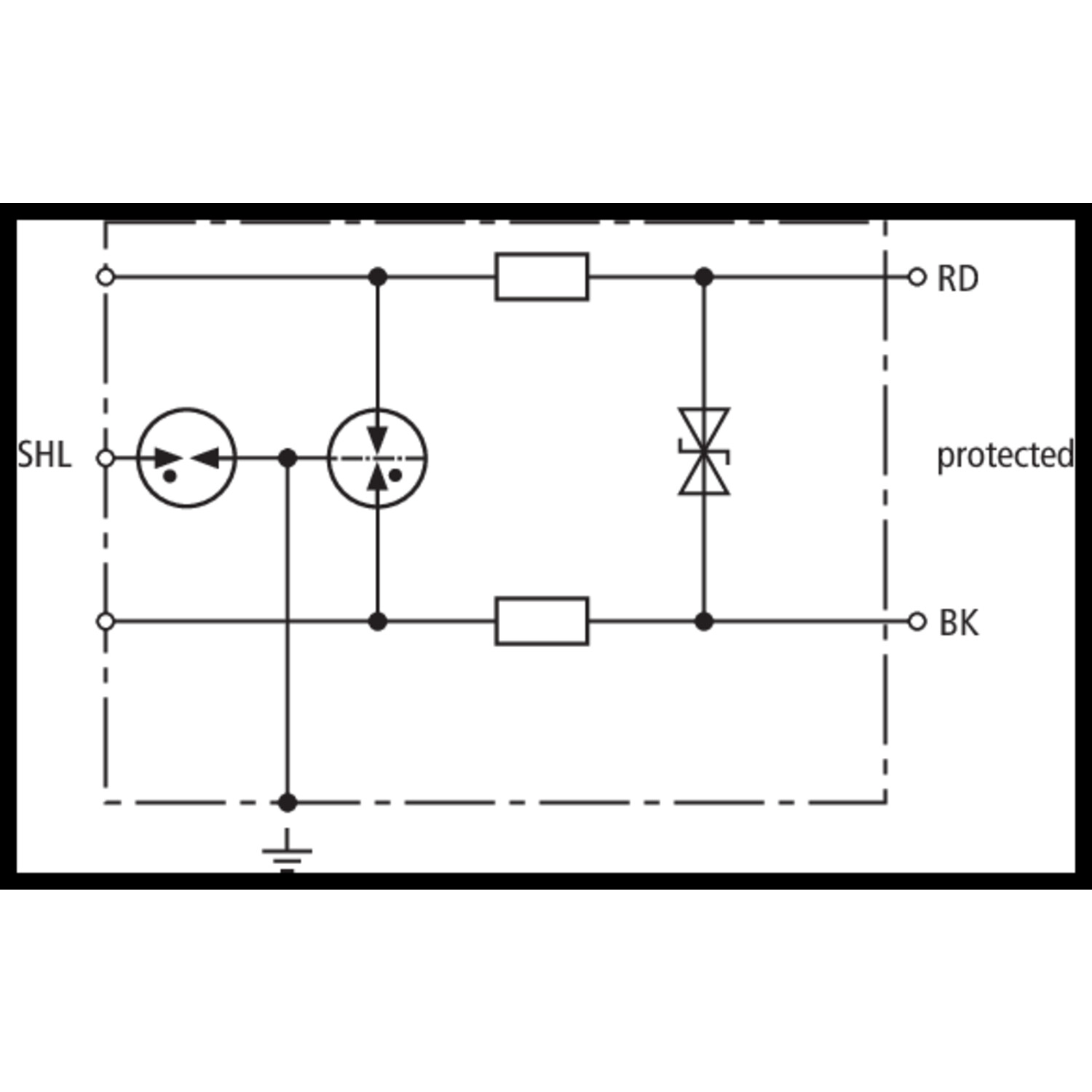

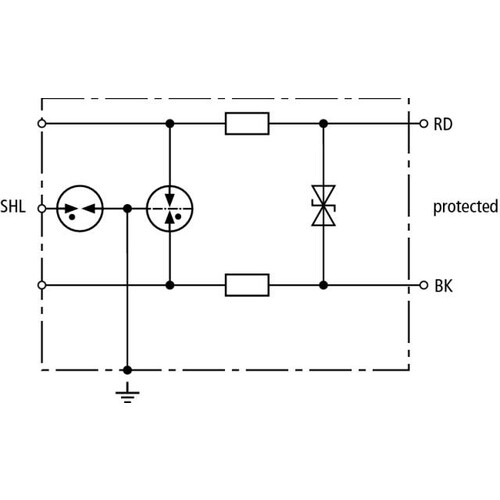

Energetisch koordinierter gegen Erde leckstromfreier zweistufiger Ableiter für 4-20 mA-Schnittstellen mit Schraubgewinde M20 x 1,5 (innen/außen). Schirmerdung direkt, indirekt oder ohne möglich. Kabelverschraubung als Zubehör lieferbar.
LIMMERT-KI Beschreibung
Der DEHN Überspannungsableiter DPI MD 24 M 2S ist ein energiekoordiniertes, zweistufiges Gerät, das speziell für 4-20 mA-Schnittstellen entwickelt wurde. Mit einer Nennspannung von 24 V und einem Nennstrom von 0,5 A bietet dieser Ableiter zuverlässigen Schutz vor Überspannungen. Er verfügt über eine Schutzart von IP 67, was ihn ideal für raue Umgebungen macht. Der Ableiter ist einfach zu montieren und geeignet für verschiedene Erdungskonzepte. Mit einem Blitzstoßstrom von bis zu 1 kA und einem Gesamt-Nennableitstrom von 10 kA gewährleistet er eine hohe Sicherheit. Das Gehäuse aus Edelstahl (V2A) sorgt für Langlebigkeit und Zuverlässigkeit in verschiedenen Anwendungen. Ideal für den Einsatz in industriellen und gewerblichen Umgebungen.
Technische Merkmale (Limmert KI extrahiert):
| Zulassungen: | EAC, SIL |
| Teststandards: | IEC 61643-21 / EN 61643-21 |
| Max. Dauerbetriebs-Spannung (d.c.) (UC): | 34,8 V |
| Nennstrom (IL): | 0,5 A |
| Nennableitstrom (8/20 µs) Schirm-PG (In): | 20 kA |
| Spannungsschutzpegel Schirm-PG für In C2 (UP): | ≤ 650 V |
| Farbe: | bare surface |
| Nennspannung (UN): | 24 V |
| Gewicht: | 173 g |
| Anschluss (Eingang/Ausgang): | Schraub-/Anschlussleitungen (1,5 mm²) |

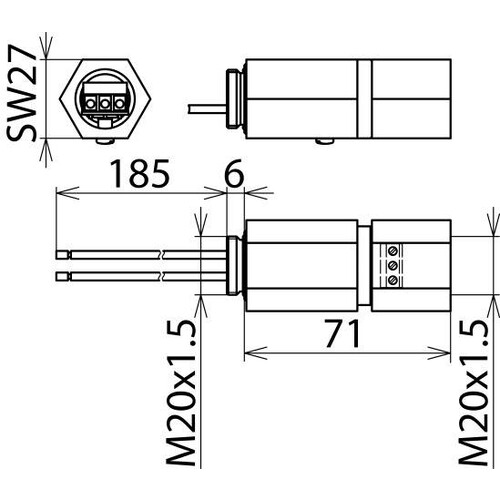

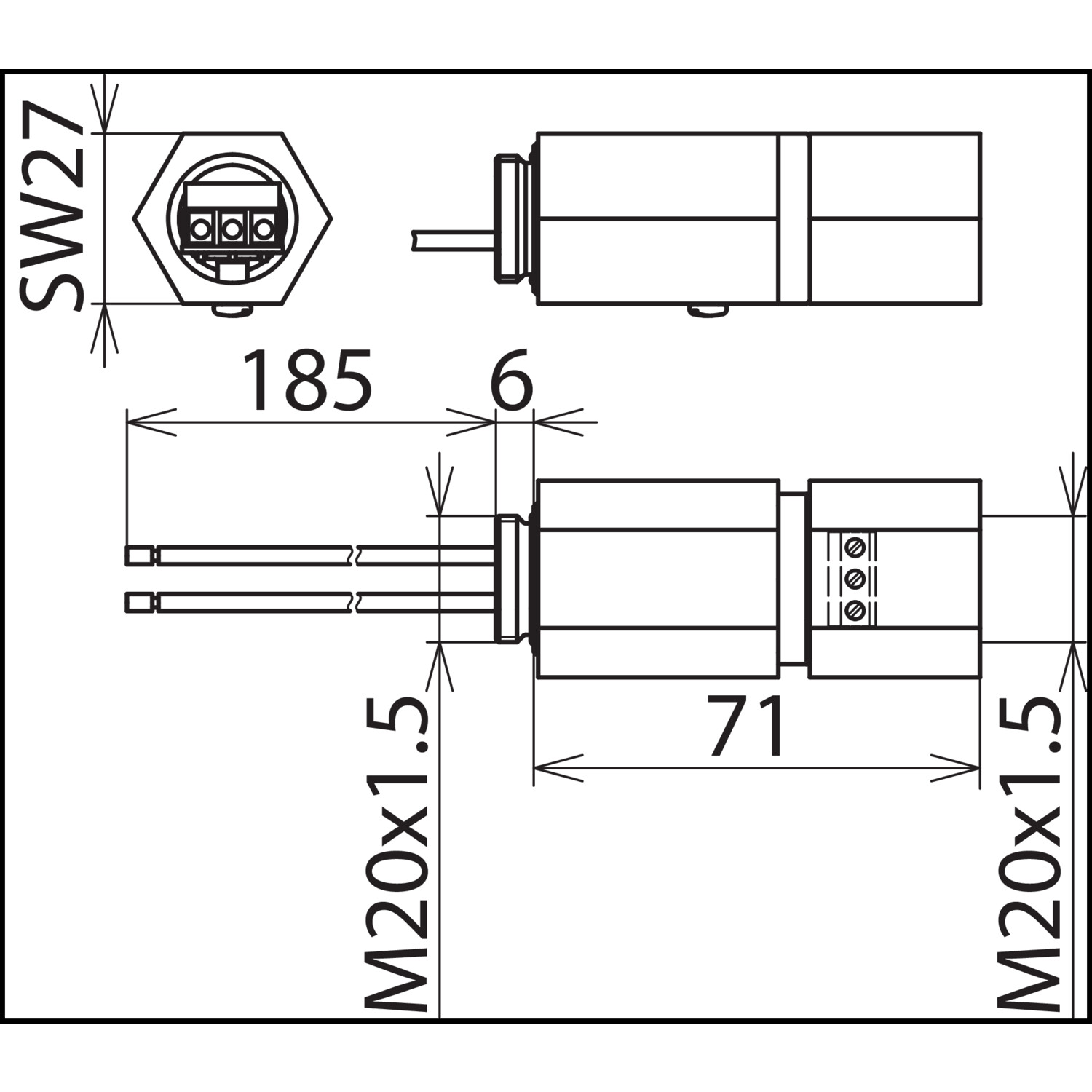

| Montage auf (Feld-/Geräteseite): | M20 x 1,5 Innen-/Außengewinde |
| Blitzstoßstrom (10/350 µs) pro Leitung (Iimp): | 1 kA |
| Gehäusematerial: | StSt (V2A) |
| Querschnittsfläche, fest: | 0,08-2,5 mm² |
| Kapazität Leitung-PG (C): | ≤ 20 pF |
| Länge des Anschlussleiters: | 200 mm |
| Serienwiderstand pro Leitung: | 2,2 Ohm |
| Erdung über Gehäuse oder Erdungsring (Zubehör): | Ja |
| Querschnittsfläche, flexibel: | 0,08-1,5 mm² |
| Spannungsschutzpegel Leitung-Leitung für In C2 (Up): | ≤ 65 V |
| Spannungsschutzpegel Leitung-PG für In C2 (UP): | ≤ 650 V |
| Schutzart mit Kabelverschraubung: | IP 67 |
| Gesamt-Nennableitstrom (8/20 µs) (In): | 10 kA |
| Abschneidefrequenz Leitung-Leitung (fG): | 14 MHz |
| SPD-Klasse: | Q |
| Max. Dauerbetriebs-Spannung (a.c.) (UC): | 24,5 V |
| Kapazität Schirm-PG (C): | ≤ 15 pF |
| SIL-Klassifizierung: | bis SIL3 |
| Kapazität Leitung-Leitung (C): | ≤ 400 pF |
| Betriebstemperaturbereich (TU): | -40 °C ... +80 °C |
| Nennableitstrom (8/20 µs) pro Leitung (In): | 10 kA |
| Typ: | DPI MD 24 M 2S |
Produktmerkmale
| Nennspannung DC: | 24|24 V |
| Nennlaststrom: | 0.5 A |
| Montageart: | sonstige |
| Anschluss 1: | Klemme |
| Schutzpegel Ader/Ader: | 50 V |
| Schutzpegel Ader/Erde: | 500 V |
| Höchste Dauerspannung AC: | 24.5 V |
| Höchste Dauerspannung DC: | 34.8 V |
| Nennableitstoßstrom (8/20): | 10 kA |
| Grenzfrequenz: | 14 MHz |
| Explosionsgeprüfte Ausführung: | Nein |
| Erdung über: | sonstige |
