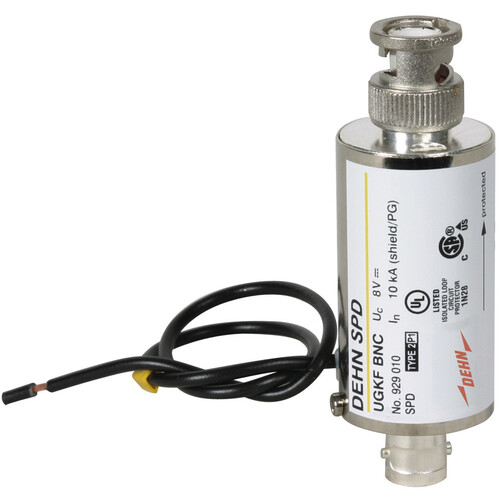

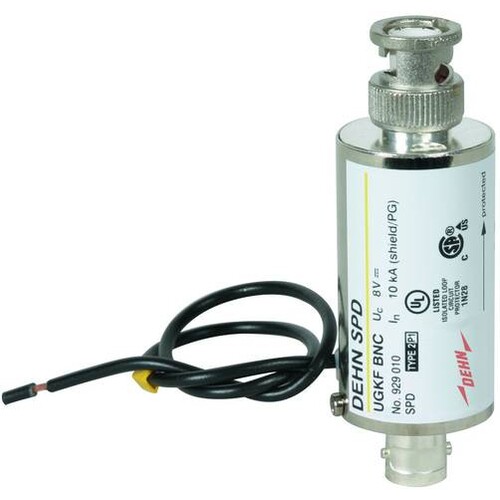

929010 Dehn Überspannungsableiter ÜGKF/BNC 5V 10kA
)
)
)
)
)
)
)
)
Artikelnummer :20658673
Hersteller Art Nr. :929010
Herkunftsland :DE
Zolltarifnr :85363010
EAN: 4013364039940
Dieser Artikel wird für Sie bestellt.
Beschreibung
UGKF
- Nennspannung: 5V
- Höchste Dauerspannung: 8V
- Anschluss Eingang/Ausgang: BNC Buchse / BNC Stecker
- Erdung über: herausgeführte Erdungsleitung 0,75 mm²
- Schirmerdung über: indirekt über integrierte Funkenstrecke
- Gewicht: 68g

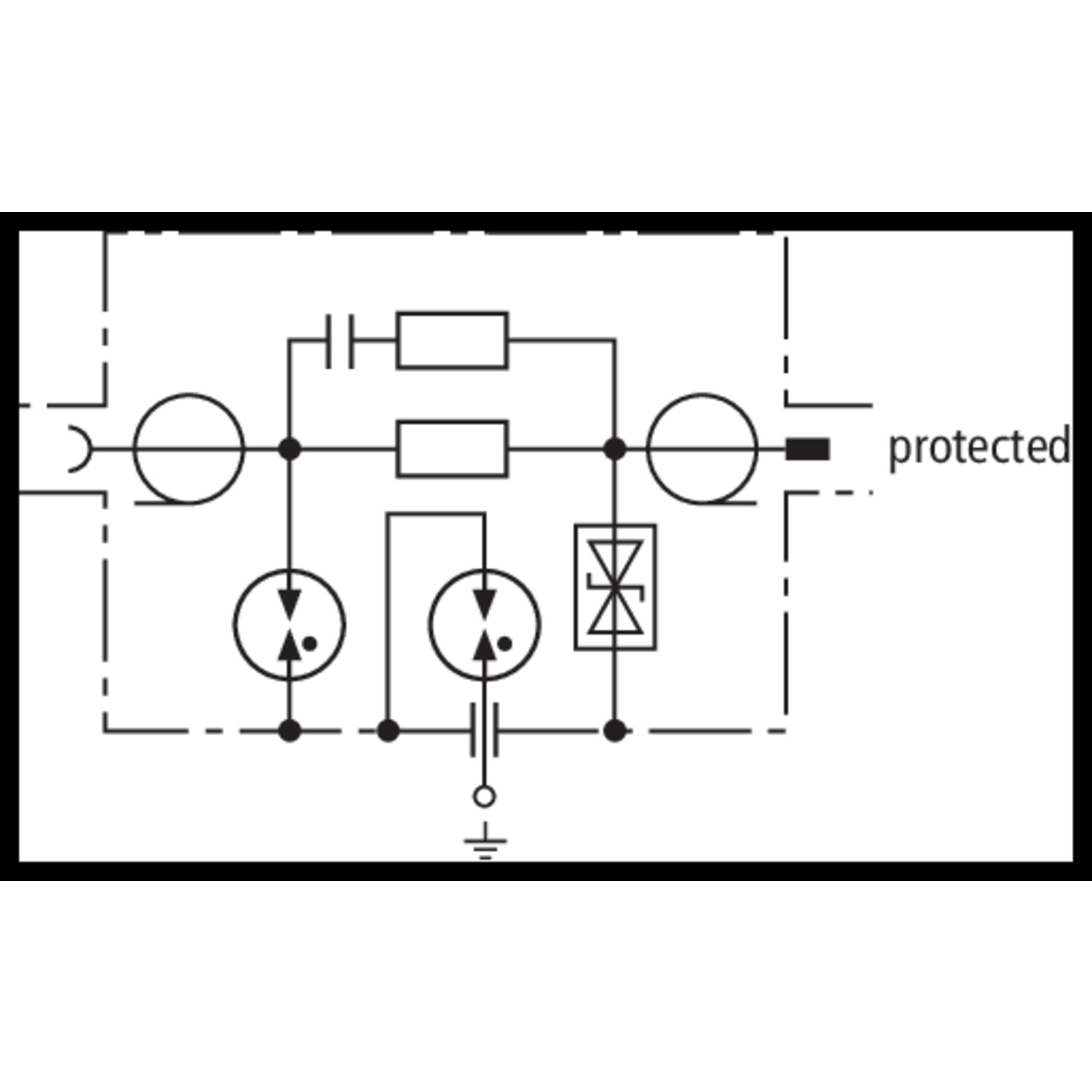

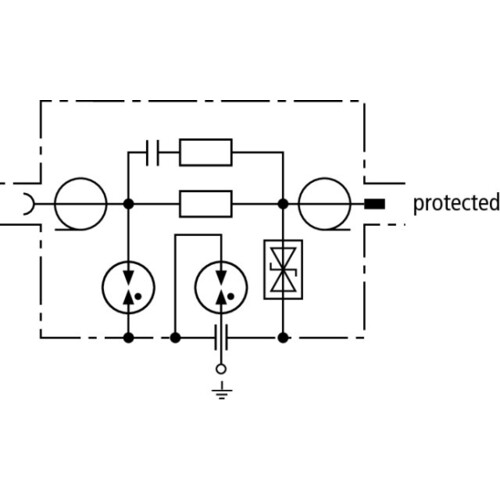

Zweistufiger Überspannungsableiter für Videokameras und Arcnet mit BNC-Anschluss mit indirekter Schirmerdung zur Vermeidung von Brummschleifen.
LIMMERT-KI Beschreibung
Der Dehn Überspannungsableiter UGKF/BNC ist ein zweistufiger Schutzmechanismus, der speziell für Videokameras und Arcnet-Anwendungen mit BNC-Anschluss entwickelt wurde. Mit einer Nennspannung von 5 V und einem maximalen Dauerbetriebswert von 8 V schützt er zuverlässig vor Überspannungen. Der Ableiter bietet einen Nennableitstrom von bis zu 10 kA und ist mit einem charakteristischen Impedanz von 50 Ohm / 75 Ohm ausgestattet. Der Betriebsbereich reicht von -40 °C bis +80 °C, was ihn ideal für verschiedene Umgebungen macht. Die indirekte Schirmerdung verhindert Brummschleifen und gewährleistet eine hohe Signalqualität. Der UGKF/BNC erfüllt die Teststandards IEC 61643-21 und EN 61643-21 und ist nach CSA, UL und EAC zertifiziert. Mit einem Gewicht von nur 68 g ist er kompakt und leicht zu installieren.
Technische Merkmale (Limmert KI extrahiert):
| Nennstrom (IL): | 0,1 A |
| Anschluss (Eingang/Ausgang): | BNC-Buchse / BNC-Stecker |
| Erdung: | Über abgehenden Erdleiter (0,75 mm²) |
| Spannungsschutzpegel Schild-PG bei 1 kV/µs C3 (Up): | ≤ 600 V |
| Nennableitstrom (8/20 µs) Leitung-Schild (In): | 2,5 kA |
| Rückflussdämpfung bei 40 MHz (50 Ohm): | ≥ 20 dB |
| Kapazität Leitung-Schild (C): | ≤ 50 pF |
| Nennableitstrom (8/20 µs) Schild-PG (In): | 10 kA |
| Einschubdämpfung bei 265 MHz (75 Ohm): | ≤ 3 dB |
| Spannungsschutzpegel Leitung-Schild bei 1 kV/µs C3 (UP): | ≤ 15 V |
| Spannungsschutzpegel Leitung-Schild für In C2 (UP): | ≤ 25 V |
| Betriebstemperaturbereich (TU): | -40 °C ... +80 °C |
| Charakteristische Impedanz (Z): | 50 Ohm / 75 Ohm |
| Max. Dauerbetriebs-Spannung (UC): | 8 V |
| Nennspannung (UN): | 5 V |
| Zertifizierungen: | CSA, UL, EAC |
| Reihenschlusswiderstand pro Leitung: | 10 Ohm |
| Gewicht: | 68 g |
| Rückflussdämpfung bei 40 MHz (75 Ohm): | ≥ 20 dB |
| Einschubdämpfung bei 300 MHz (50 Ohm): | ≤ 3 dB |
Produktmerkmale
| Nennspannung DC: | 5|5 V |
| Nennlaststrom: | 0.1 A |
| Anschluss 1: | BNC, 75 Ohm |
| Höchste Dauerspannung DC: | 8 V |
| Nennableitstoßstrom (8/20): | 2.5 kA |

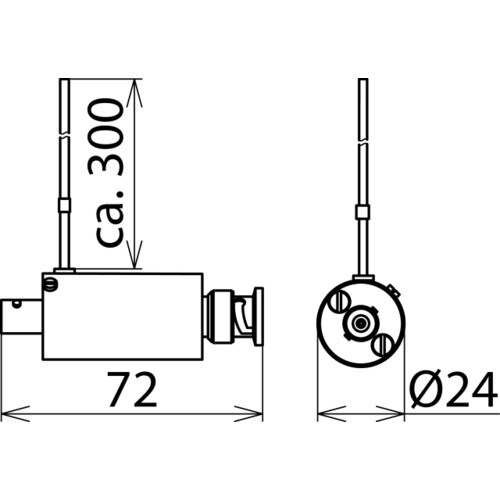

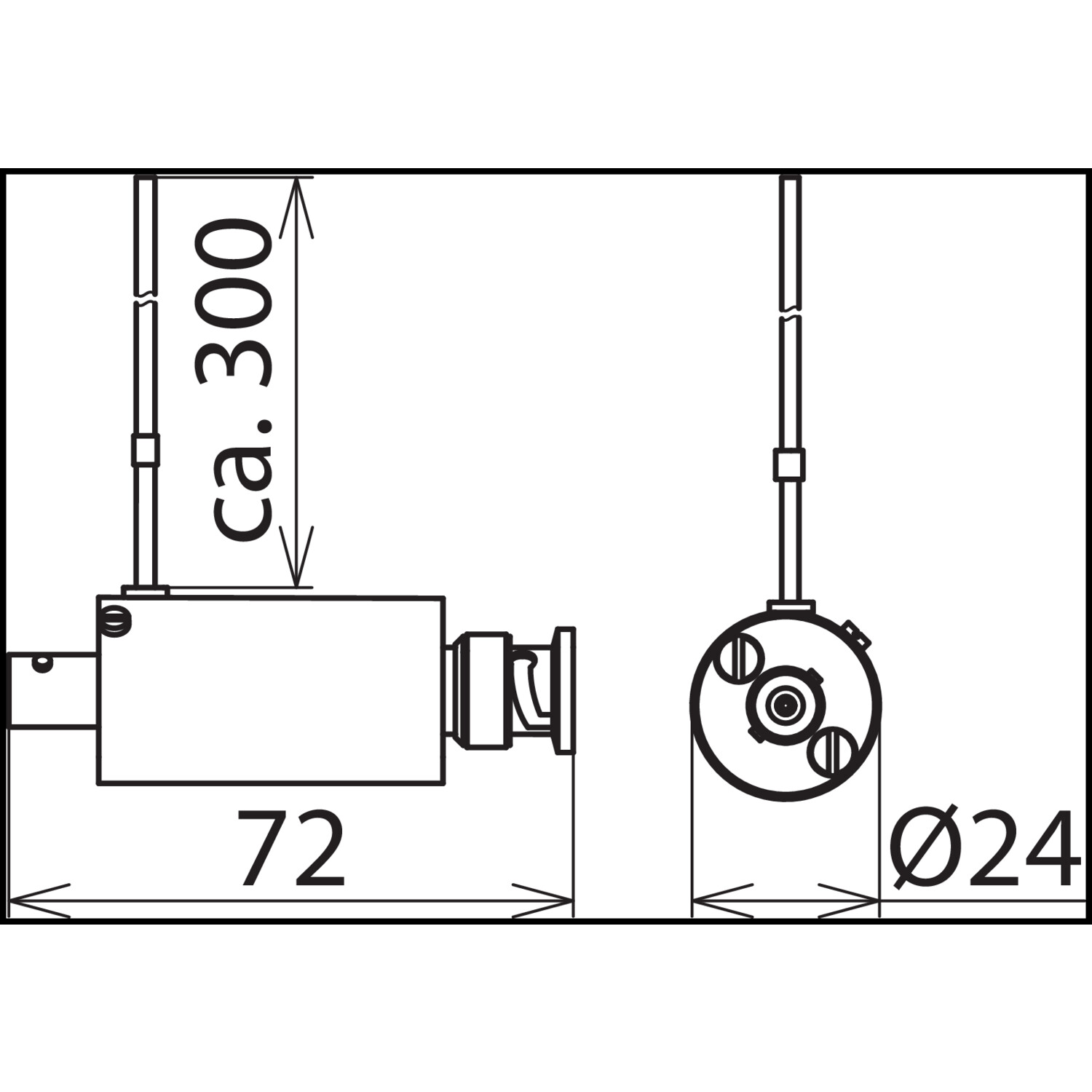

| Baubreite: | 24 mm |
| Erdung über: | separater Leiter |
