920538 Dehn Überspannungsableiter Modul für eigen-
)
)
)
)
)
)
)
)
Artikelnummer :22900213
Hersteller Art Nr. :920538
Herkunftsland :DE
Zolltarifnr :85363010
EAN: 4013364125285
Dieser Artikel wird für Sie bestellt.
Beschreibung

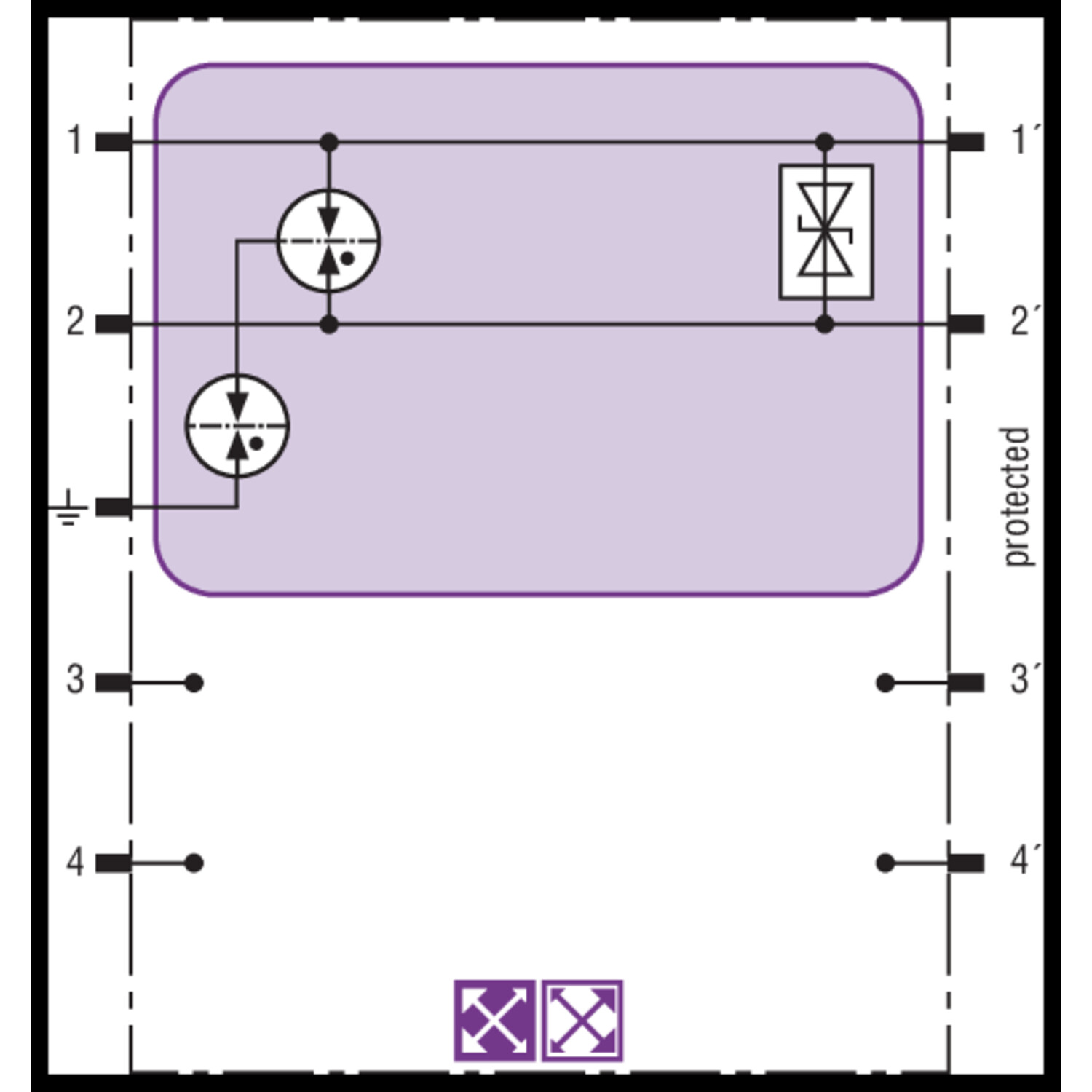

Platzsparendes Überspannungsableiter-Modul mit LifeCheck zum Schutz von 1 Doppelader eigensicherer Messkreise und RS485-Bussysteme. Isolationsfestigkeit 500 V Ader-Erde. LifeCheck erkennt thermische oder elektrische Überlastzustände nach denen der Ableiter auszutauschen ist. Die Anzeige erfolgt berührungslos mittels DEHNrecord LC / SCM / MCM.
LIMMERT-KI Beschreibung
Der Dehn Überspannungsableiter BXT ML2 BD HF EX 6 ist ein platzsparendes Modul, das speziell für den Schutz von eigensicheren Messkreisen und RS485-Bussystemen entwickelt wurde. Mit einer Nennspannung von 6 V und einer hohen Isolationsfestigkeit von über 500 V Ader-Erde bietet es zuverlässigen Schutz gegen Überspannungen. Die integrierte LifeCheck-Ableiterüberwachung erkennt thermische und elektrische Überlastzustände, sodass der Ableiter rechtzeitig ausgetauscht werden kann. Das Modul ist für den Einsatz in anspruchsvollen Umgebungen geeignet, mit einem Betriebstemperaturbereich von -40 °C bis +80 °C. Darüber hinaus erfüllt es verschiedene Prüfstandards wie IEC 61643-21 und bietet Schutzarten bis IP 20. Mit einem Gewicht von nur 20 g ist es ideal für kompakte Anwendungen.
Technische Merkmale (Limmert KI extrahiert):
| Kapazität Ad-Ad (C): | ≤ 25 pF |
| Blitzstoßstrom (Iimp) pro Ader: | 1 kA |
| Grenzfrequenz Ad-Ad (fG): | 100 MHz |
| Nennableitstoßstrom gesamt (In): | 10 kA |
| Schutzpegel Ad-Ad bei In C2 (Up): | ≤ 35 V |
| Max. Eingangsstrom (Ii): | 4,8 A |
| Schutzart (gesteckt): | IP 20 |
| Nennableitstoßstrom pro Ader (In): | 5 kA |
| Betriebstemperaturbereich (TU): | -40 °C ... +80 °C |
| Nennableitstoßstrom Ad-Ad (In): | 300 A |
| Max. Eingangsspannung (Ui): | 4,2 V |
| Farbe: | blau |
| Nennspannung (UN): | 6 V |
| Gewicht: | 20 g |
| Schutzpegel Ad-PG bei In C2 (Up): | ≤ 1800 V |
| Höchste Dauerspannung AC (Uc): | 4,2 V |
| Höchste Dauerspannung DC (Uc): | 6 V |
| Kapazität Ad-PG (C): | ≤ 20 pF |
| Gehäusewerkstoff: | Polyamid PA 6.6 |
Produktmerkmale
| Nennspannung DC: | 6|6 V |
| Nennlaststrom: | 4.8 A |
| Montageart: | auf Basiselement |
| Schutzpegel Ader/Ader: | 20 V |
| Schutzpegel Ader/Erde: | 1400 V |
| Höchste Dauerspannung AC: | 4.2 V |
| Höchste Dauerspannung DC: | 6 V |
| Nennableitstoßstrom (8/20): | 10 kA |
| Grenzfrequenz: | 100 MHz |
| Ableiterüberwachung: | Ja |
| Explosionsgeprüfte Ausführung: | Ja |

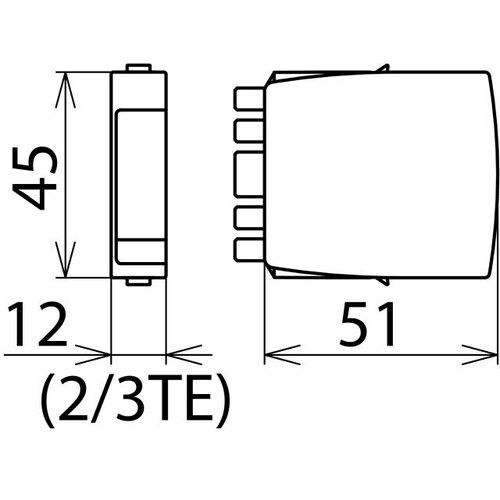

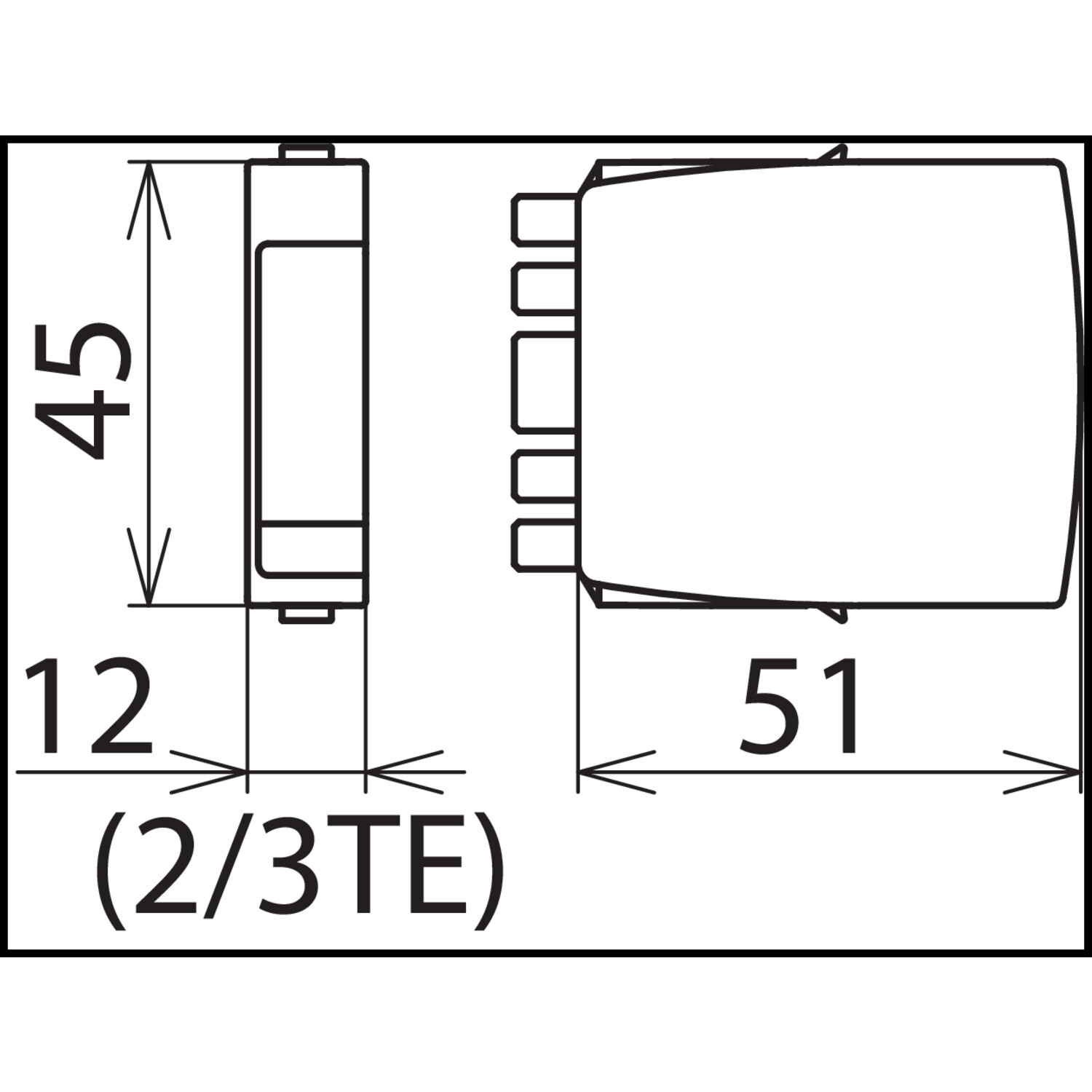

| Baubreite: | 12 mm |
| Erdung über: | sonstige |
