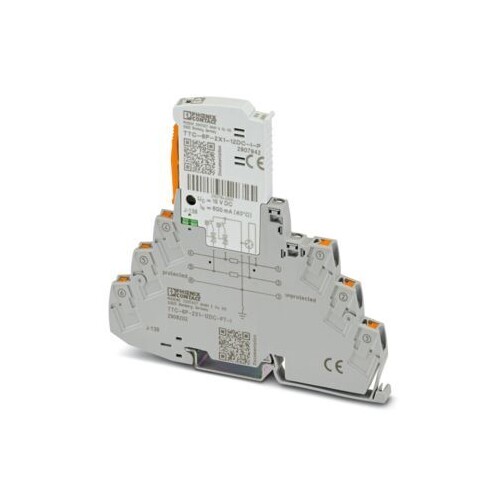

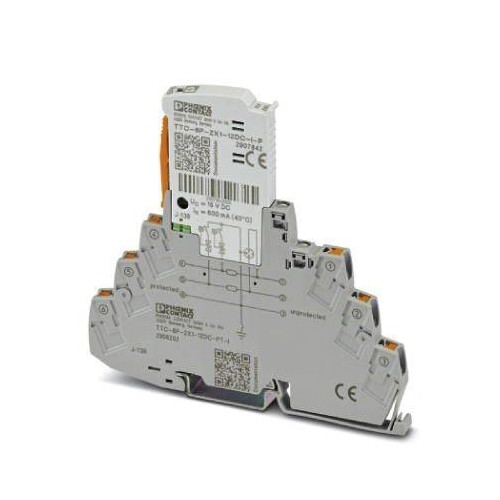

2908202 Phoenix TTC-6P-2X1-12DC-PT-I
)
)
)
)
)
)
)
)
Artikelnummer :28235607
Hersteller Art Nr. :2908202
Herkunftsland :DE
Zolltarifnr :85363010
EAN: 4055626282862
Dieser Artikel wird für Sie bestellt.
Beschreibung
Überspannungsschutzgerät
- Bauform: Tragschienenmodul zweiteilig steckbar
- Anschlussart: Push-in-Anschluss
- Maße: B 6,2 x H 105,8 x T 100 mm
- Farbe: verkehrsgrau / hellgrau
- Material Gehäuse: PBT
- Höchste Dauerspannung: 15V DC / 10V AC
- Schutzart: IP20
- Montage: Tragschiene TH 35 – 7,5 mm
Überspannungsschutz, bestehend aus Schutzstecker und Basiselement, mit integrierter Statusanzeige für zwei Signaladern mit gemeinsamem Bezugspotenzial, z. B. Digital IN/OUT. In sicherheitsgerichteten Kreisen bis SIL 3 einsetzbar.
LIMMERT-KI Beschreibung
Das Phoenix Contact Überspannungsschutzgerät TTC-6P-2X1-12DC-PT-I bietet zuverlässigen Schutz für elektronische Geräte und Systeme. Mit einer kompakten Breite von nur 6,2 mm ermöglicht es eine platzsparende Installation auf Tragschienen. Die integrierte mechanische Statusanzeige ermöglicht eine einfache Überwachung ohne zusätzliche Hilfsenergie. Dieses Gerät ist für den Betrieb bei Umgebungstemperaturen von -40 °C bis 85 °C geeignet und schützt bis zu zwei Signaladern mit einem gemeinsamen Bezugspotenzial. Mit einer Nennspannung von 12 V DC und einer maximalen Dauerspannung von 15 V DC ist es ideal für verschiedene Anwendungen. Die Push-in-Anschlusstechnik sorgt für eine schnelle und werkzeuglose Installation, während die Schutzart IP20 einen sicheren Betrieb gewährleistet. Dieses Überspannungsschutzgerät ist nach IEC 61643-21 zertifiziert und bietet eine hohe Stoßstromfestigkeit von bis zu 10 kA.
Technische Merkmale (Limmert KI extrahiert):
| Nennableitstoßstrom I (8/20)µs (Ader-Erde): | 5 kA |
| Leiterquerschnitt starr: | 0,2 mm² ... 4 mm² |
| Brennbarkeitsklasse nach UL 94: | V-0 |
| Anschlussart: | Push-in-Anschluss |
| Gesamtableitstoßstrom I (8/20) µs total: | 10 kA |
| Umgebungstemperatur (Betrieb): | -40 °C ... 85 °C |
| Breite: | 6,2 mm |
| Umgebungstemperatur (Lagerung/Transport): | -40 °C ... 85 °C |
| Tiefe: | 100 mm (inkl. Tragschiene 7,5 mm) |
| Nennspannung U N: | 12 V DC |
| Schutzart: | IP20 |
| Höhe: | 105,8 mm |
| Bemessungsstrom: | 600 mA (56 °C) |
| Material Gehäuse: | PBT |
| Leiterquerschnitt flexibel: | 0,2 mm² ... 2,5 mm² |
| Höchste Dauerspannung U C: | 15 V DC |
| Leiterquerschnitt AWG: | 24 ... 12 |
| Höhenlage: | ≤ 4000 m (amsl) |
Produktmerkmale
| Nennspannung DC: | 12|12 V |
| Nennlaststrom: | 0.6 A |
| Montageart: | sonstige |
| Mit Fernmeldekontakt: | Nein |
| Signalisierung am Gerät: | optisch |
| Anschluss 1: | Klemme |
| Schutzpegel Ader/Erde: | 25 V |
| Höchste Dauerspannung AC: | 10 V |
| Höchste Dauerspannung DC: | 15 V |
| Nennableitstoßstrom (8/20): | 5 kA |
| Explosionsgeprüfte Ausführung: | Nein |
