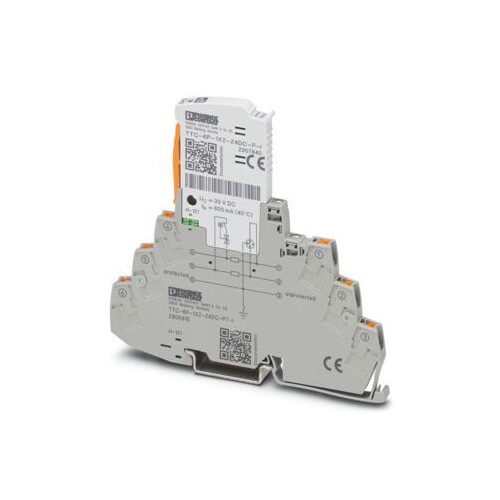

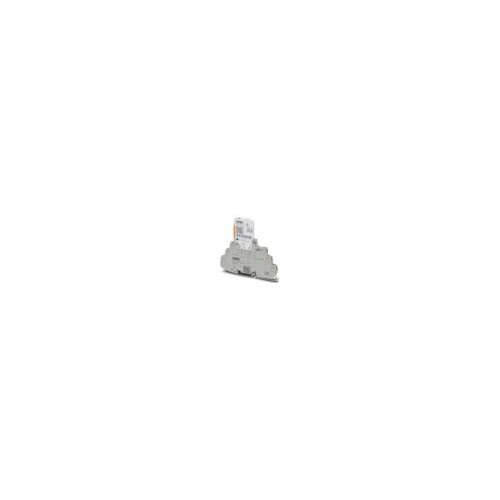

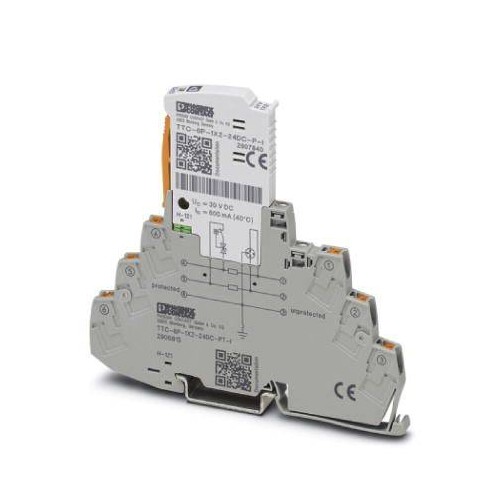

2906815 Phoenix Überspannungsschutzgerät
)
)
)
)
)
)
)
)
Artikelnummer :28796643
Hersteller Art Nr. :2906815
Herkunftsland :DE
Zolltarifnr :85363010
EAN: 4055626135786
Dieser Artikel wird für Sie bestellt.
Beschreibung
Überspannungsschutzgerät
- Bauform: Tragschienenmodul zweiteilig steckbar
- Anschlussart: Push-in-Anschluss
- Maße: B 6,2 x H 105,8 x T 100 mm
- Farbe: verkehrsgrau / hellgrau
- Schutzart: IP20
- Montage: Tragschiene TH 35 – 7,5 mm
Überspannungsschutz, bestehend aus Schutzstecker und Basiselement, mit integrierter Statusanzeige für einen 2-adrigen erdpotenzialfrei betriebenen Signalkreis, z. B. 0(4) ... 20 mA Stromschleife, HART-fähig. In sicherheitsgerichteten Kreisen bis SIL 3 einsetzbar.
LIMMERT-KI Beschreibung
Das Phoenix Überspannungsschutzgerät TTC-6P-1X2-24DC-PT-I ist eine hochentwickelte Lösung zum Schutz von elektrischen Geräten vor Überspannungen. Mit einer kompakten Bauform von 105,8 mm Höhe, 6,2 mm Breite und 100 mm Tiefe, ist es ideal für die Montage auf DIN-Schienen. Das Gerät arbeitet im Temperaturbereich von -40 °C bis 85 °C und bietet eine Schutzart von IP20. Es ist für eine Nennspannung von 24 V DC ausgelegt und kann einen maximalen Dauerstrom von 600 mA führen. Mit einer Nennableitstromkapazität von bis zu 5 kA und einem Gesamtableitstrom von 10 kA gewährleistet es zuverlässigen Schutz für empfindliche Elektronik. Die Push-in Verbindungstechnik ermöglicht eine einfache Installation und Handhabung, während die integrierte Statusanzeige eine schnelle Überprüfung des Betriebszustands ermöglicht. Das Gerät ist aus flammwidrigem PBT-Material gefertigt und erfüllt die höchsten Sicherheitsstandards.
Technische Merkmale (Limmert KI extrahiert):
| Betriebstemperatur: | -40 °C ... 85 °C |
| Flammwidrigkeit nach UL 94: | V-0 |
| Reaktionszeit tA (Core-Core): | ≤ 1 ns |
| Nennstrom: | 600 mA (56 °C) |
| Breite: | 6,2 mm |
| Nennableitstrom I (8/20) µs (Core-Earth): | 5 kA |
| Querschnitt flexible Leiter: | 0,2 mm² ... 2,5 mm² |
| Spannungsschutzpegel U (Core-Core): | ≤ 200 V |
| Querschnitt massive Leiter: | 0,2 mm² ... 4 mm² |
| Schutzart: | IP20 |
| Gesamtableitstrom I (8/20) µs: | 10 kA |
| Farbe: | Verkehrsgrau RAL 7042, Hellgrau RAL 7035 |
| Höhe: | 105,8 mm |
| Tiefe: | 100 mm |
| Maximale Dauerbetriebsspannung U C: | 30 V DC |
| Montageart: | DIN-Schiene 35 mm |
| Verbindungsmethode: | Push-in Verbindung |
| Nennspannung U N: | 24 V DC |
| Nennableitstrom I (8/20) µs (Core-Core): | 5 kA |
| Gehäusematerial: | PBT |
| Reststrom I PE: | ≤ 1 µA |
| Lagertemperatur: | -40 °C ... 85 °C |
Produktmerkmale
| Nennspannung DC: | 24|24 V |
| Nennlaststrom: | 0.6 A |
| Montageart: | sonstige |
| Mit Fernmeldekontakt: | Nein |
| Signalisierung am Gerät: | optisch |
| Anschluss 1: | Klemme |
| Schutzpegel Ader/Ader: | 50 V |
| Schutzpegel Ader/Erde: | 700 V |
| Höchste Dauerspannung AC: | 21 V |
| Höchste Dauerspannung DC: | 30 V |
| Nennableitstoßstrom (8/20): | 5 kA |
| Explosionsgeprüfte Ausführung: | Nein |
