2856142 Phoenix Überspannungsschutz Basiselement PT 2X1+F-BE
)
)
)
)
)
)
)
)
Artikelnummer :20884039
Hersteller Art Nr. :2856142
Herkunftsland :DE
Zolltarifnr :85363010
EAN: 2000208840390
Dieser Artikel wird für Sie bestellt.
Beschreibung
Überspannungsschutzbasiselement
- Maße: B 17,7 x H 90 x T 51,5 mm
- Schutzart: IP20
- Umgebungstemperatur (Betrieb/Lagerung/Transport): -40°C…+85°C
- Material Gehäuse: PA 6.6
- Farbe: tiefschwarz
- Montageart: Tragschiene 35 mm
- Polzahl: 2
- Nennspannung: 24 V AC
- Anschlussart: Schraubanschluss
- Schraubengewinde: M3

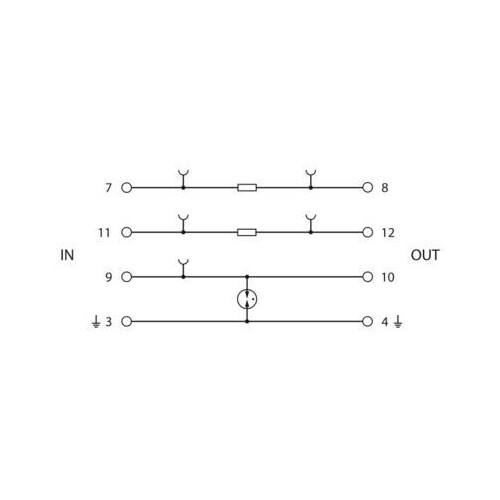

Basiselement für Schutzstecker PT mit Schutzschaltung für zwei Leiter einseitig geerdeter Signalkreise. Integrierter Gasableiter als Grobschutz zwischen GND und PE. Montage auf NS 35/7,5 und NS 35/15, Gehäusebreite: 17,5 mm.
LIMMERT-KI Beschreibung
Das Phoenix Überspannungsschutz Basiselement PT 2X1+F-BE bietet effektiven Schutz für zwei geerdete Signalleiter. Mit einem integrierten Gasableiter für Grobschutz zwischen GND und PE und einer kompakten Bauweise von 17,7 mm Breite, 89,8 mm Höhe und 52 mm Tiefe ist es ideal für die Montage auf DIN-Schienen. Das Gerät ist für Betriebstemperaturen von -40 °C bis 85 °C ausgelegt und erfüllt die Schutzart IP20. Die einfache Montage und der Schraubanschluss ermöglichen eine unkomplizierte Installation und Wartung. Dieses Basiselement ist ein unverzichtbarer Bestandteil für zuverlässige Signalübertragung und -schutz in industriellen Anwendungen.
Technische Merkmale (Limmert KI extrahiert):
| Anschlussart OUT: | Schraubklemmen |
| Betriebstemperatur: | -40 °C ... 85 °C |
| Montageart: | DIN-Schiene: 35 mm |
| Schraubengewinde: | M3 |
| Querschnitt AWG/kcmil min.: | 24 |
| Anschlussart IN: | Schraubklemmen |
| Abisolierlänge: | 8 mm |
| Querschnitt Leiter (solid) max.: | 4 mm² |
| Querschnitt Leiter (solid) min.: | 0,2 mm² |
| Querschnitt Leiter (stranded) max.: | 2,5 mm² |
| Schutzart: | IP20 |
| Breite: | 17,7 mm |
| Querschnitt Leiter (stranded) min.: | 0,2 mm² |
| Baubreite des Moduls: | 17,7 mm |
| Bautiefe des Moduls: | 65,5 mm |
| Querschnitt AWG/kcmil max.: | 12 |
| Bauhöhe des Moduls: | 90 mm |
| Anschlussmethode: | Schraubanschluss |
| Anzugsmoment: | 0,5 Nm |
| Tiefe: | 52 mm |
| Höhe: | 89,8 mm |
Produktmerkmale
| Nennspannung AC: | sonstige V |
| Nennspannung DC: | 24|24 V |
| Nennlaststrom: | 1 A |
| Höchste Dauerspannung AC: | 0 V |
| Höchste Dauerspannung DC: | ohne V |
