2801271 Phoenix PT-IQ-4X1-24DC-PT
)
)
)
)
)
)
)
)
)
)
Artikelnummer :24901108
Hersteller Art Nr. :2801271
Herkunftsland :DE
Zolltarifnr :85363030
EAN: 4046356766531
Dieser Artikel wird für Sie bestellt.
Beschreibung
Überspannungsschutzgerät
- Bauform: Tragschienenmodul zweiteilig steckbar
- Meldung Überspannungsschutz defekt: optisch, mehrstufig
- Anschlussart: Push-in-Anschluss
- Maße: B 17,7 x H 109,3 x T 77,5 mm
- Farbe: tiefschwarz
- Material Gehäuse: PA 6.6
- Höchste Dauerspannung: 30V DC / 21 V AC
- Bemessungsstrom: 700 mA
- Schutzart: IP20
- Montage: auf Tragschiene 35mm

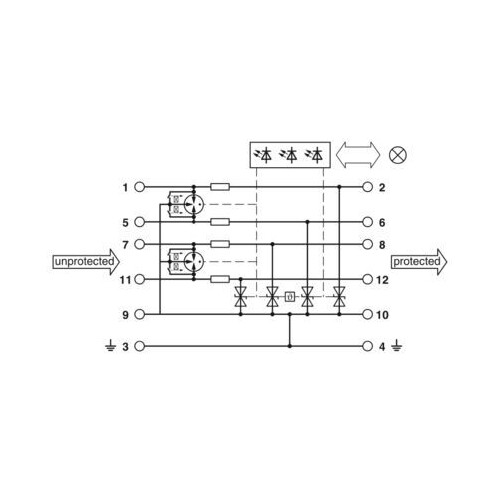

Überspannungsschutz, bestehend aus Schutzstecker und Basiselement, mit integrierter mehrstufiger Statusanzeige am Modul für vier Signaladern mit gemeinsamem Bezugspotenzial. In sicherheitsgerichteten Kreisen bis SIL 3 einsetzbar.
LIMMERT-KI Beschreibung
Das Überspannungsschutzgerät PT-IQ-4X1-24DC-PT von Phoenix Contact bietet eine zuverlässige Lösung zum Schutz von elektrischen Anlagen. Mit einer Nennspannung von 24 V DC und einer maximalen Dauerbetriebs-Spannung von 30 V DC ist es optimal für den Einsatz in industriellen Anwendungen geeignet. Das Gerät verfügt über eine kompakte Bauform mit Abmessungen von 109,3 mm Höhe, 17,7 mm Breite und 77,5 mm Tiefe. Die Schutzart IP20 gewährleistet eine sichere Verwendung in geschützten Umgebungen. Mit einer Betriebstemperatur von -40 °C bis 70 °C und einem Gehäuse aus PA 6.6 in der Entflammbarkeitsklasse V0 ist das Gerät robust und langlebig. Die Push-in Verbindungstechnik ermöglicht eine einfache und schnelle Installation. Ideal für Anwendungen, die einen hohen Schutz gegen Überspannungen erfordern, bietet dieses Modul eine mehrstufige Statusanzeige für eine einfache Überwachung.
Technische Merkmale (Limmert KI extrahiert):
| Nennableitstrom I (8/20) µs: | 10 kA |
| Montageart: | DIN-Schienen-Montage |
| Max. Leiterquerschnitt (lit.): | 2,5 mm² |
| Schutzschaltung: | Line-Line & Line-Signal Ground/Shield |
| Maximale Dauerbetriebs-Spannung U C: | 30 V DC |
| Min. Leiterquerschnitt (lit.): | 0,2 mm² |
| Farbe: | schwarz |
| Tiefe: | 77,5 mm |
| Breite: | 17,7 mm |
| Schutzart: | IP20 |
| Reaktionszeit tA (Core-Earth): | ≤ 1 ns |
| Betriebstemperatur: | -40 °C ... 70 °C |
| Nennstrom I N: | 700 mA (50 °C) |
| Verbindungsmethode: | Push-in Verbindung |
| Höhe: | 109,3 mm |
| Nennspannung U N: | 24 V DC |
| Entflammbarkeitsklasse nach UL 94: | V0 |
| Gehäusematerial: | PA 6.6 |
| Lagertemperatur: | -40 °C ... 85 °C |
Produktmerkmale
| Nennspannung DC: | 24|24 V |
| Nennlaststrom: | 0.7 A |
| Montageart: | sonstige |
| Mit Fernmeldekontakt: | Nein |
| Signalisierung am Gerät: | optisch |
| Anschluss 1: | Klemme |
| Schutzpegel Ader/Erde: | 55 V |
| Höchste Dauerspannung AC: | 21 V |
| Höchste Dauerspannung DC: | 30 V |
| Nennableitstoßstrom (8/20): | 10 kA |
| Explosionsgeprüfte Ausführung: | Nein |
