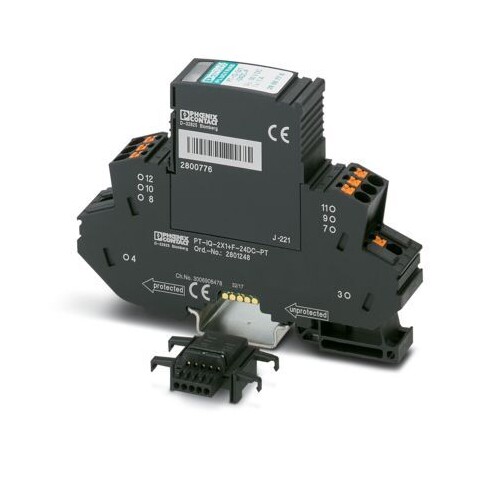

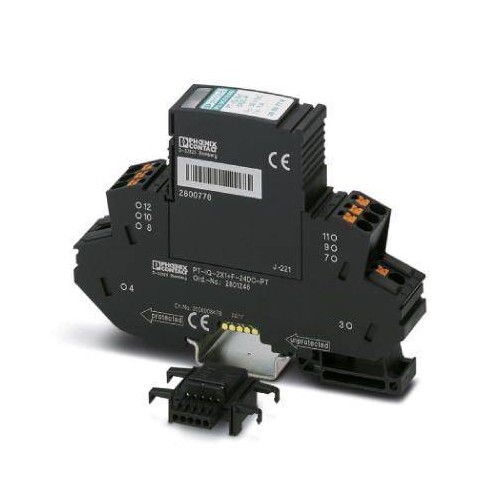

2801248 Phoenix PT-IQ-2X1+F-24DC-PT
)
)
)
)
)
)
)
)
)
)
Artikelnummer :24917453
Hersteller Art Nr. :2801248
Herkunftsland :DE
Zolltarifnr :85363030
EAN: 4046356766319
Dieser Artikel wird für Sie bestellt.
Beschreibung
Überspannungsschutzgerät
- Bauform: Tragschienenmodul zweideutig steckbar
- Anschlussart: Push-in-Anschluss
- Schraubengewinde: M3
- Maße: B 17,7 x H 109,3 x T 77,5 mm
- Farbe: tiefschwarz
- Material Gehäuse: PA 6.6
- Höchste Dauerspannung: 30V DC / 21V AC
- Bemessungsstrom: 1000 mA
- Schutzart: IP20
- Montageart: Tragschiene 35mm
Überspannungsschutz, bestehend aus Schutzstecker und Basiselement, mit integrierter mehrstufiger Statusanzeige am Modul für zwei Signaladern mit gemeinsamem Bezugspotenzial. Indirekte Erdung über Gasableiter. In sicherheitsgerichteten Kreisen bis SIL 3 einsetzbar.
LIMMERT-KI Beschreibung
Das Überspannungsschutzgerät PT-IQ-2X1+F-24DC-PT von Phoenix Contact bietet zuverlässigen Schutz für elektronische Systeme. Mit einer Nennspannung von 24 V DC und einem maximalen Betriebsstrom von 1000 mA ist es ideal für den Einsatz in anspruchsvollen Umgebungen. Das Gerät ist in einem robusten PA 6.6 Gehäuse untergebracht und bietet eine Schutzart von IP20, was es für den Einsatz in geschützten Bereichen geeignet macht. Die kompakten Abmessungen von 109,3 mm Höhe, 17,7 mm Breite und 77,5 mm Tiefe ermöglichen eine einfache Montage auf DIN-Schienen. Es ist für Betriebstemperaturen von -40 °C bis 70 °C ausgelegt und bietet eine hohe Entflammbarkeitsklasse nach UL 94 (V0). Die Push-in Anschlussmethode sorgt für eine einfache und sichere Verkabelung.
Technische Merkmale (Limmert KI extrahiert):
| Schutzschaltung: | Line-Line & Line-Signal Ground/Shield |
| Farbe: | schwarz |
| Maximale Dauerbetriebs- spannung U C: | 30 V DC |
| Anschlussmethode: | Push-in Verbindung |
| Tiefe: | 77,5 mm |
| Anschlussquerschnitt (min.): | 0,2 mm² |
| Anschlussquerschnitt (max.): | 4 mm² |
| Breite: | 17,7 mm |
| Nennstrom I N: | 1000 mA (40 °C) |
| Betriebstemperatur: | -40 °C ... 70 °C |
| Schutzart (IP): | IP20 |
| Nennspannung U N: | 24 V DC |
| Entflammbarkeitsklasse nach UL 94: | V0 |
| Höhe: | 109,3 mm |
| Gehäusematerial: | PA 6.6 |
| Lagertemperatur: | -40 °C ... 85 °C |
Produktmerkmale
| Nennspannung DC: | 24|24 V |
| Nennlaststrom: | 1 A |
| Montageart: | sonstige |
| Mit Fernmeldekontakt: | Nein |
| Signalisierung am Gerät: | optisch |
| Anschluss 1: | Klemme |
| Schutzpegel Ader/Signalground: | 75 V |
| Schutzpegel Ader/Erde: | 780 V |
| Höchste Dauerspannung AC: | 21 V |
| Höchste Dauerspannung DC: | 30 V |
| Nennableitstoßstrom (8/20): | 10 kA |
| Explosionsgeprüfte Ausführung: | Nein |
