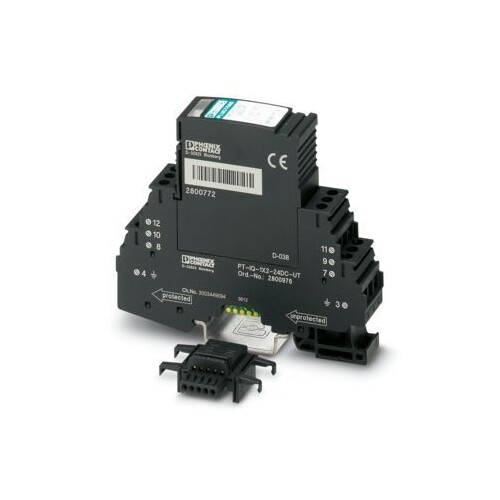

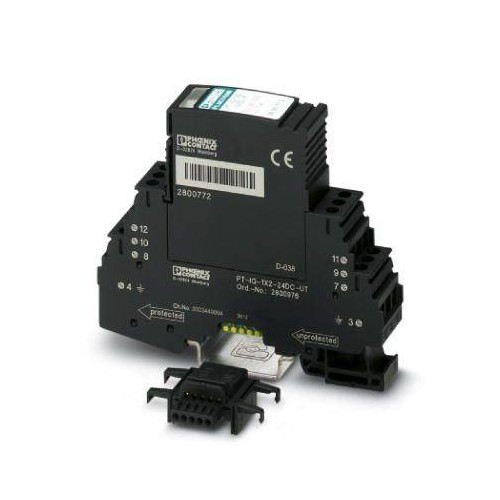

2800976 Phoenix PT-IQ-1X2-24DC-UT
)
)
)
)
)
)
)
)
Artikelnummer :28233003
Hersteller Art Nr. :2800976
Herkunftsland :DE
Zolltarifnr :85363010
EAN: 4046356665186
Dieser Artikel wird für Sie bestellt.
Beschreibung
Überspannungsschutzgerät
- Bauform: Tragschienenmodul zweiteilig steckbar
- Anschlussart: Schraubanschluss
- Schraubengewinde: M3
- Maße: B 17,7 x H 91,1 x T 77,5 mm
- Farbe: tiefschwarz
- Material Gehäuse: PA 6.6
- Höchste Dauerspannung: 30V DC / 21V AC
- Schutzart: IP20
- Montage: Tragschiene 35mm
Überspannungsschutz, bestehend aus Schutzstecker und Basiselement, mit integrierter mehrstufiger Statusanzeige am Modul, für einen 2-adrigen erdpotenzialfrei betriebenen Signalkreis, HART-fähig. In sicherheitsgerichteten Kreisen bis SIL 3 einsetzbar.
LIMMERT-KI Beschreibung
Das Überspannungsschutzgerät PT-IQ-1X2-24DC-UT von Phoenix Contact bietet einen zuverlässigen Schutz für Signalkreise mit einer Nennspannung von 24 V. Mit kompakten Abmessungen von 91,1 mm Höhe, 17,7 mm Breite und 77,5 mm Tiefe ist es ideal für die Montage auf DIN-Schienen. Das Gerät verfügt über eine mehrstufige Statusanzeige und ermöglicht eine einfache Wartung dank seines zweigeteilten Designs. Es unterstützt bis zu 28 Schutzmodule pro Versorgungsmodul und bietet eine hohe Surge-Tragfähigkeit von bis zu 10 kA. Mit einem Temperaturbereich von -40 °C bis 70 °C ist es für anspruchsvolle Umgebungen geeignet. Der Schutzgrad IP20 gewährleistet, dass das Gerät in geschützten Anwendungen eingesetzt werden kann.
Technische Merkmale (Limmert KI extrahiert):
| Nennstrom I N: | 1000 mA (bis 45 °C) |
| Höhe: | 91,1 mm |
| Farbe: | schwarz |
| Tiefe: | 77,5 mm |
| Nennspannung U N: | 24 V |
| Maximale Betriebsspannung U C: | 30 V DC |
| Breite: | 17,7 mm |
| Schutzart: | IP20 |
| Montageart: | DIN-Schienenmontage |
| Maximaler Entladestrom (8/20) µs (Kern-Kern): | 10 kA |
| Betriebstemperatur: | -40 °C ... 70 °C |
| Maximaler Entladestrom (8/20) µs (Kern-Erde): | 10 kA |
| Surge-Tragfähigkeit gemäß IEC 61643-21 (Kern-Kern): | C2 (10 kV/5 kA) |
| Entflammbarkeitsklasse nach UL 94: | V0 |
| Gehäusematerial: | PA 6.6 |
| Lagertemperatur: | -40 °C ... 85 °C |
Produktmerkmale
| Nennspannung DC: | 24|24 V |
| Nennlaststrom: | 1 A |
| Montageart: | sonstige |
| Mit Fernmeldekontakt: | Nein |
| Signalisierung am Gerät: | optisch |
| Anschluss 1: | Klemme |
| Schutzpegel Ader/Ader: | 55 V |
| Schutzpegel Ader/Erde: | 700 V |
| Höchste Dauerspannung AC: | 21 V |
| Höchste Dauerspannung DC: | 30 V |
| Nennableitstoßstrom (8/20): | 10 kA |
| Explosionsgeprüfte Ausführung: | Nein |
