183812 Cimco RKS 70 M10 F.SCHALTGERAETE
)
)
Artikelnummer :26409789
Hersteller Art Nr. :183812
Herkunftsland :PL
Zolltarifnr :85369010
EAN: 4021103838129
Dieser Artikel wird für Sie bestellt.
Beschreibung

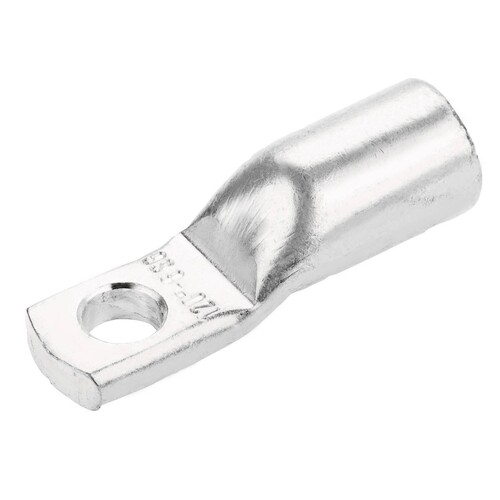

Rohrkabelschuhe für Schaltgeräteanschlüsse, SG-Reihe. Ausführung mit schmalem Flansch, ohne Sichtloch, Werkstoff: Cu-ETP nach DIN EN 13 600, weich, F20, damit auch bei großen Querschnitten noch problemlos manuell pressbar. Oberfläche: galvanisch verzinnt. Querschnitt: 70 mm², Bolzen-Ø: 10 mm, ØD1: 12, A: 21, B: 19, ØD3: 10,5, ØD2: 16,5, C1: 12, C2: 13,5 L: 45, Pressung 7 mm: 1, Pressung 5 mm: 2, VE/Stck.: 1
LIMMERT-KI Beschreibung
Die Rohrkabelschuhe der SG-Reihe von CIMCO sind speziell für Schaltgeräteanschlüsse konzipiert und bieten eine zuverlässige Verbindung mit einem Nennquerschnitt von 70 mm². Diese Ausführung mit schmalem Flansch und ohne Sichtloch ist aus hochwertigem Kupfer gefertigt und besitzt eine galvanisch verzinnte Oberfläche, die Korrosion verhindert. Mit einem Anschlussgewindemaß von 10 mm und einem Anschlusswinkel von 180° ist die Installation einfach und effizient. Die kompakten Abmessungen und die Möglichkeit zur manuellen Pressung machen diese Kabelschuhe ideal für Anwendungen mit großen Querschnitten. Die Produkteigenschaften umfassen eine Ringform des Flansches und eine isolierte Ausführung, die für verschiedene Anwendungen geeignet ist. Vertrauen Sie auf die Qualität von CIMCO für Ihre elektrischen Verbindungen.
Technische Merkmale (Limmert KI extrahiert):
| ØD3: | 10,5 mm |
| Oberflächenschutz: | verzinnt |
| AWG-Größe: | 0 |
| Anschlusswinkel: | 180° (horizontal) |
| Nennquerschnitt: | 70 mm² |
| Anschlussgewindemaß (metrisch): | 10 mm |
| Flanschform: | Ringform |
| B: | 19 mm |
| Länge: | 45 mm |
| A: | 21 mm |
| Anzahl der Befestigungslöcher: | 1 |
| Isoliert: | Nein |
| C2: | 13,5 mm |
| ØD1: | 12 mm |
| Schmale Flanschausführung: | Ja |
| Mit Sichtloch: | Nein |
| ØD2: | 16,5 mm |
| C1: | 12 mm |
| Werkstoff: | Kupfer |
Produktmerkmale
| Nennquerschnitt: | 70 mm² |
| Anschlussgewindemaß metrisch: | 10 |
| Anschlusswinkel: | sonstige |
| Flanschform: | Ringform |
| Isoliert: | Nein |
| Werkstoff: | Kupfer |
| Oberflächenschutz: | verzinnt |
| Mit Sichtloch: | Nein |
| Schmale Flanschausführung: | Ja |
| Anzahl der Befestigungslöcher: | 1 |
| Leiter-Klasse: | verschiedene |
