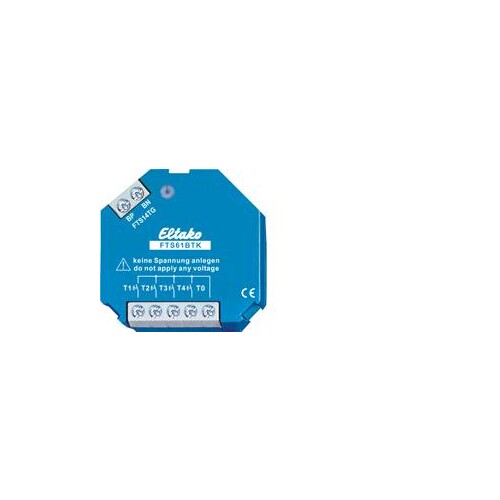

30014064 Eltako FTS61BTK Bus Tasterkoppler für FTS14TG
)
)
Artikelnummer :22698788
Hersteller Art Nr. :30014064
Herkunftsland :CN
Zolltarifnr :85176200
EAN: 4010312315668
Dieser Artikel wird für Sie bestellt.
Beschreibung
Bus-Tasterkoppler FTS61BTK für 4 konventionelle Taster zum Anschluss an Taster-Gateways FTS14TG über einen 2-Draht-Tasterbus. Stand-by-Verlust nur 0,2 Watt. Für Einbaumontage. 45mm lang, 45mm breit, 18mm tief. Bis zu 30 Bus-Taster und/oder Bus-Tasterkoppler FTS61BTK können an die Klemmen BP und BN eines Taster-Gateways FTS14TG angeschlossen werden. Die zulässige Gesamtleitungslänge beträgt 200m. Das dem FTS14TG beiliegende RLC-Glied muss an dem am weitesten entfernten Bus-Taster bzw. Bus-Tasterkoppler zusätzlich an die Klemmen BP und BN angeschlossen werden. Über den 2-Draht-Tasterbus erfolgt die Spannungsversorgung der angeschlossenen FTS61BTK mit 29V DC und gleichzeitig die Datenübertragung. Bitte nur gängige Bus- oder Telefonleitungen verwenden. Mit einer maximalen Leitungslänge von 2 Metern können bis zu vier konventionelle Taster an T1, T2, T3, und T4 angeschlossen werden. Der Gegenpol ist jeweils die Klemme T0. Achtung! Keine Spannung anlegen. Als Richtungstaster können die Paare T1/T3 und T2/T4 definiert werden. Der Bus wird an BP und BN angeschlossen. Polarität beachten!
LIMMERT-KI Beschreibung
Der Eltako FTS61BTK Bus Tasterkoppler ist ein vielseitiges Gerät, das für den Anschluss von bis zu vier konventionellen Tastern an Taster-Gateways FTS14TG konzipiert ist. Mit einem kompakten Design von 45 mm Länge, 55 mm Breite und 18 mm Tiefe ist dieser Tasterkoppler ideal für die Einbaumontage geeignet. Er arbeitet mit einer Versorgungsspannung von 29 V DC und hat einen geringen Stand-by-Verlust von nur 0,2 Watt. Der FTS61BTK kann bis zu 30 Bus-Taster und/oder Bus-Tasterkoppler über einen 2-Draht-Bus anschließen, wobei die maximale Leitungslänge 200 m beträgt. Das Gerät ist für den Einsatz in einem Temperaturbereich von -20°C bis +50°C ausgelegt und bietet eine hohe Flexibilität in der Installation und Nutzung. Der FTS61BTK ist eine perfekte Lösung für moderne Gebäudeautomatisierung und intelligente Steuerungssysteme.
Technische Merkmale (Limmert KI extrahiert):
| Befestigungsart: | Klemmbefestigung |
| Temperaturbereich (Einbaustelle): | -20°C bis +50°C |
| Relative Luftfeuchte: | <75% (Jahresmittelwert) |
| Maximale Leitungslänge: | 200 m |
| Breite: | 55 mm |
| Versorgungsspannung: | 29 V DC |
| Bussystem Funkbus: | Ja |
| Anzahl der Taster: | 4 |
| Anzahl der Betätigungspunkte: | 1 |
| Montageart: | Einbaumontage |
| Stand-by-Verlust: | 0,2 W |
| Länge: | 45 mm |
| Lagertemperatur: | -25°C bis +70°C |
| Tiefe: | 18 mm |
Produktmerkmale
| Bussystem KNX: | Nein |
| Bussystem KNX-RF (Funk): | Nein |
| Bussystem Funkbus: | Ja |
| Bussystem LON: | Nein |
| Bussystem Powernet: | Nein |
| Andere Bussysteme: | sonstige |
| Montageart: | Unterputz |
| Anzahl der Betätigungspunkte: | 1 |
| Befestigungsart: | Klemmbefestigung |
| Schutzart (IP): | IP20 |
| Funk bidirektional: | Ja |
