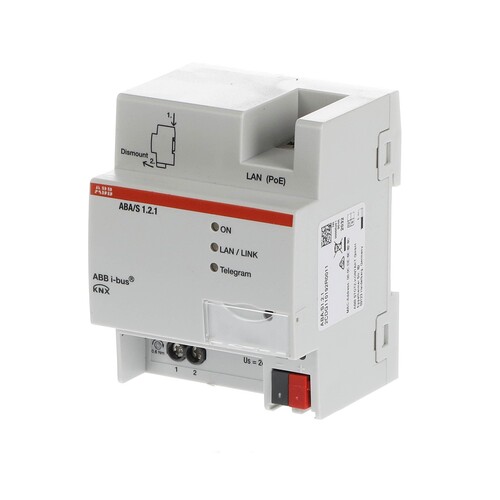

ABA/S 1.2.1 ABB KNX Logik Controller grafischer Editor, LAN, REG 4TE
)
)
)
)
)
)
)
)
)
)
)
)
Artikelnummer :23961113
Hersteller Art Nr. :2CDG110192R0011
Herkunftsland :DE
Zolltarifnr :85371091
EAN: 4016779929936
Dieser Artikel wird für Sie bestellt.
Beschreibung
Das Gerät stellt umfassende Logikfunktionen bereit und der Logikeditor ist direkt in die ETS-Software integriert. Es können bis zu 3000 Logikgatter realisiert werden wodurch komplexe Steuerungsaufgaben möglich sind. Eine Simulationsfunktion erlaubt das Testen der programmierten Logik vor dem Einsatz. Eigene Funktionsblöcke können erstellt abgespeichert und wiederverwendet werden. Die Versorgung erfolgt entweder über eine Hilfsspannung von 24 Volt Gleichstrom oder per Power-over-Ethernet (PoE).
LIMMERT-KI Beschreibung
Der ABB i-bus KNX Logik Controller ABA/S 1.2.1 ist ein leistungsstarkes Gerät, das umfassende Logikfunktionen bietet. Mit einem integrierten grafischen Editor in der ETS können bis zu 3.000 Logikgatter definiert werden, die durch eine Simulationsfunktion getestet werden können. Das Gerät benötigt eine Hilfsspannung von 24 V DC oder Power over Ethernet (PoE) und ermöglicht eine einfache Integration in KNX-Systeme. Mit einem kompakten Design von 90 x 72 x 64,5 mm und einer Montagebreite von 4 Teilungseinheiten ist es ideal für die Installation auf einer 35 mm Hutschiene. Der KNX Logik Controller ist für den Betrieb in einem Temperaturbereich von -5 °C bis +45 °C ausgelegt und bietet eine hohe Zuverlässigkeit und Flexibilität für verschiedene Anwendungen in der Gebäudeautomation.
Technische Merkmale (Limmert KI extrahiert):
| Gewicht: | 0,19 kg |
| KNX Anschluss: | Busanschlussklemmen |
| Betriebstemperatur: | -5 °C...+45 °C |
| Betriebsdruck: | Bis 2000 m |
| Lagertemperatur: | -25 °C...+55 °C |
| Hilfsspannung: | 24 V DC (-15 % / +20 %) oder PoE (IEEE 802.3af class 2) |
| Anschluss Hilfsspannung: | Schraubklemmen 0,2...2,5 mm² feindrähtig, 0,2…4 mm² massiv |
| Max. Luftfeuchtigkeit: | 95 %, keine Kondensation |
| CE-Kennzeichnung: | Gemäß EMV-Richtlinie und Niederspannungsrichtlinie |
| Reservezeit bei Hilfsspannungsfehler: | > 20 s |
| Schutzart: | IP 20 |
| LAN Anschluss: | RJ45-Buchse für 10/100BaseT |
| Max. Leistungsaufnahme: | 2,9 W |
| Hilfsspannungsstromverbrauch: | 60 mA typisch, 120 mA Spitze |
| Zulassungen: | KNX gemäß EN 50 090-1, -2 |
| Montageart: | Auf 35 mm Hutschiene |
| Max. Drehmoment: | 0,6 Nm |
| Gehäusefarbe: | Kunststoff, halogenfrei, grau |
| Montagebreite in Teilungseinheiten: | 4 TE |
| Schutzklasse: | II |
| Transporttemperatur: | -25 °C...+70 °C |
| Abmessungen: | 90 x 72 x 64,5 mm (H x B x T) |
| KNX Stromverbrauch: | < 10 mA |
| Montagetiefe: | 68 mm |
Produktmerkmale
| Bussystem KNX: | Ja |
| Bussystem KNX-RF (Funk): | Nein |
| Bussystem Funkbus: | Nein |
| Bussystem LON: | Nein |
| Bussystem Powernet: | Nein |
| Andere Bussysteme: | ohne |
| Montageart: | REG |
| Breite in Teilungseinheiten: | 4 |
| Busankopplung inklusive: | Ja |
| Logischer Baustein: | Ja |
