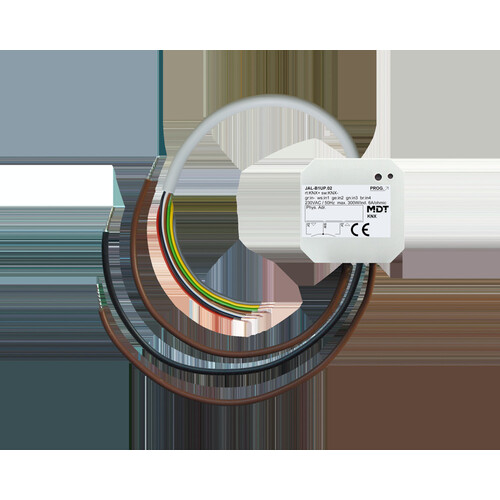

JAL-B1UP.02 MDT Jalousieaktor 1 fach, UP, 6A, 230VAC mit 4 potentialen Binär
)
)
Artikelnummer :26384695
Hersteller Art Nr. :JAL-B1UP.02
Herkunftsland :DE
Zolltarifnr :85371091
EAN: 4251916130664
Dieser Artikel wird für Sie bestellt.

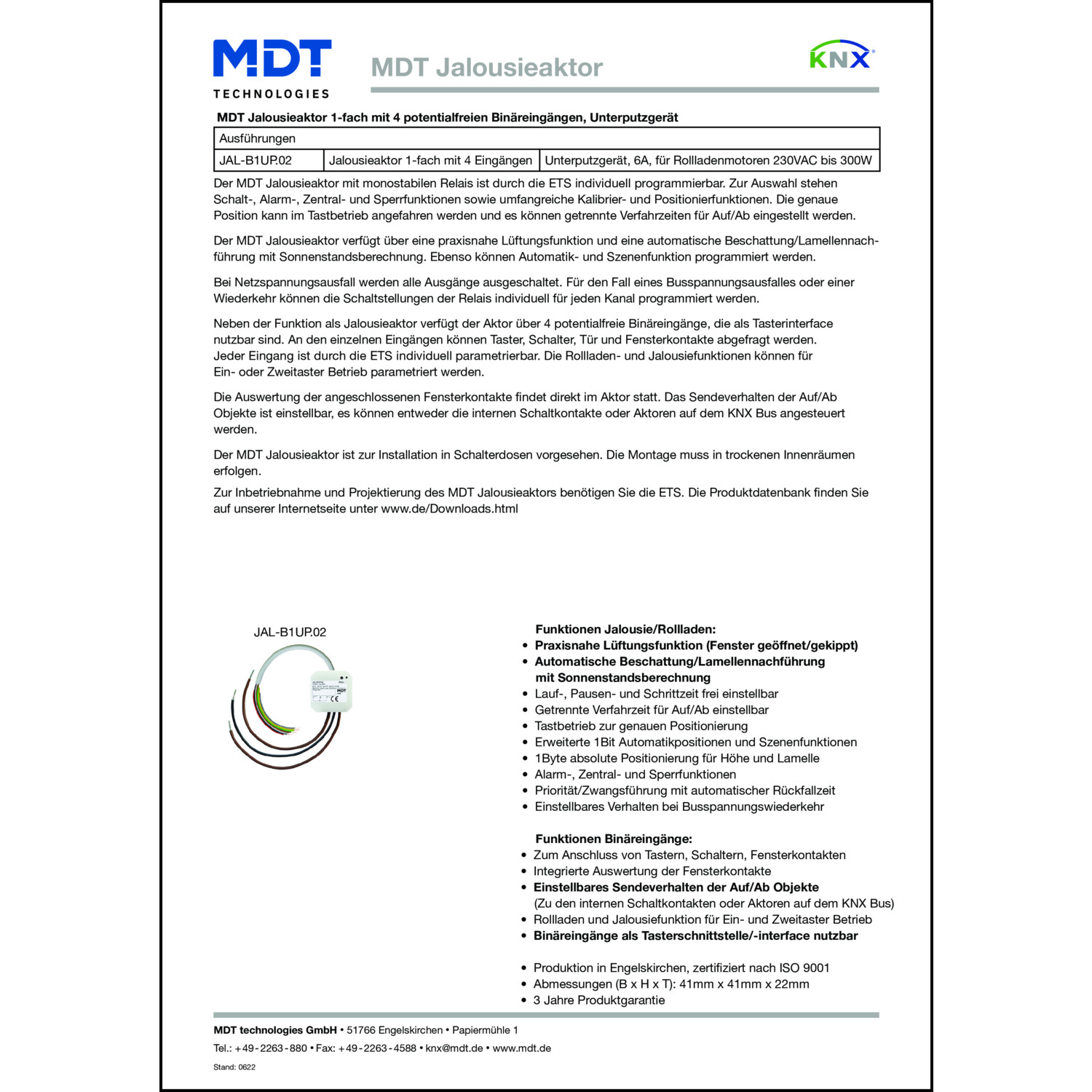

Beschreibung
KNX Jalousieaktor 1-fach, UP, 6 A, 230 V AC, mit 4 Binäreingängen. Für 230 V AC Motoren bis 300 W. Mit 4 Binäreingängen und Sonnenstandsberechnung. Funktion Jalousie/Rollladen:. Praxisnahe Lüftungsfunktion (Fenster geöffnet/gekippt). Automatische Beschattung/Lamellennachführung mit Sonnenstandsberechnung. Lauf-, Pausen- und Schrittzeit frei einstellbar. Separat einstellbare Verfahrzeiten für Auf/Ab. Tastbetrieb zur genauen Positionierung. Erweiterte 1 Bit Automatikpositionen und Szenenfunktionen. 1 Byte absolute Positionierung für Höhe und Lamelle. Alarm-, Zentral- und Sperrfunktionen. Einstellbares Verhalten bei Busspannungsausfall/-wiederkehr. Funktion Binäreingänge:. Zum Anschluss von Tastern, Schaltern, Fensterkontakten. Integrierte Auswertung der Fensterkontakte. Binäreingänge sind intern, oder über Objekte im KNX-Bus verwendbar. Rollladen- und Jalousiefunktion für Ein- und Zweitaster Betrieb. Binäreingänge als Tasterschnittstelle/Tasterinterface nutzbar. Abmessungen (H x B x T): 41 x 41 x 22 mm. 3 Jahre Produktgarantie.
LIMMERT-KI Beschreibung
Der MDT Jalousieaktor JAL-B1UP.02 ist ein innovativer Unterputz-Jalousieaktor mit 4 potentialfreien Binäreingängen, der speziell für den Einsatz mit Rollladenmotoren bis 300 W bei 230 VAC konzipiert wurde. Mit einer maximalen Schaltleistung von 6 A und einer internen Kontaktspannung von 3,3 VDC bietet er eine zuverlässige Steuerung. Der Aktor ermöglicht eine individuelle Programmierung über die ETS, einschließlich Schalt-, Alarm- und Zentralfunktionen sowie eine praxisnahe Lüftungsfunktion und automatische Beschattung mit Sonnenstandsberechnung. Die kompakten Abmessungen von 41 mm x 41 mm x 22 mm und die einfache Installation in Schalterdosen machen ihn zur idealen Wahl für moderne Gebäudeautomation. Der MDT Jalousieaktor bietet zudem eine hohe mechanische Schalthäufigkeit von 1.000.000 und erfüllt die Schutzart IP 20, was ihn für den Einsatz in trockenen Innenräumen geeignet macht.
Technische Merkmale (Limmert KI extrahiert):
| Interne Kontaktspannung der Eingänge: | 3,3 VDC |
| Ohmsche Last: | 6 A |
| Spezifikation KNX Schnittstelle: | TP-256 mit Long Frame Unterstützung für ETS5 |
| Absicherung: | 10 A |
| Maximale Last: | 300 W |
| Verfügbare KNX Datenbanken: | ETS 4/5 |
| Max. Eingangsleitungslänge: | 10 m |
| Anzahl Ausgänge: | 1 |
| Spannung: | 230 VAC |
| Mech. Schalthäufigkeit: | 1.000.000 |
| Umgebungstemperatur: | 0 bis +45 °C |
| Versorgungsspannung: | KNX Bus |
| Kabelquerschnitt Anschlusskabel: | 0,8 mm Ø, Massivleiter |
| Schutzart: | IP 20 |
| Anzahl der Eingänge: | 4 |
| Leistungsaufnahme KNX Bus typ.: | <0,3 W |
| Kabel für Ausgänge: | 1,5 mm² |
| Abmessungen (B x H x T): | 41 mm x 41 mm x 22 mm |
Produktmerkmale
| Bussystem KNX: | Ja |
| Bussystem KNX-RF (Funk): | Nein |
| Bussystem Funkbus: | Nein |
| Bussystem LON: | Nein |
| Bussystem Powernet: | Nein |
| Andere Bussysteme: | ohne |
| Montageart: | Unterputz |
| Max. Anzahl der Jalousieausgänge: | 1 |
| Anzahl der Eingänge: | 4 |
| Schaltstrom ohmsch: | 6 A |
| Vor Ort-/Handbedienung: | Nein |
| Funktion Schalten: | Nein |
| Busankopplung inklusive: | Ja |
| Mit LED-Anzeige: | Nein |
| Max. Schaltleistung: | 300 W |
| Stromart: | AC |
| Schutzart (IP): | IP20 |
| Busmodul abnehmbar: | Nein |
| Funk bidirektional: | Nein |
