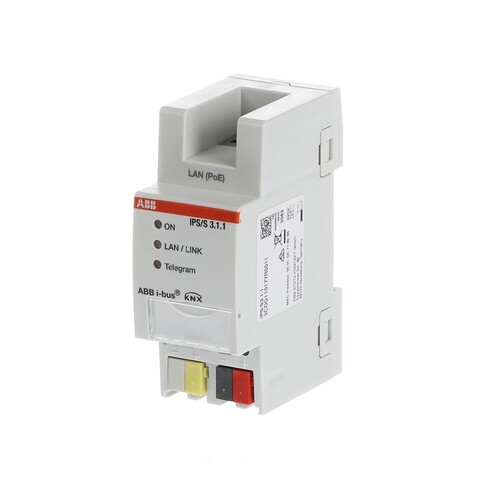

2CDG110177R0011 STOTZ IPS/S3.1.1 IP Schnittstelle REG
)
)
)
)
)
)
)
)
)
)
Artikelnummer :22678376
Hersteller Art Nr. :2CDG110177R0011
Herkunftsland :DE
Zolltarifnr :85176200
EAN: 4016779906517
Dieser Artikel wird für Sie bestellt.
Beschreibung
Das Gerät bildet die Schnittstelle zwischen KNX-Installationen und IP-Netzwerken und arbeitet gemäß der KNXnet/IP-Spezifikation im Tunneling-Modus. KNX-Geräte können mit der ETS über das LAN programmiert werden. Für diesen Zweck und für weitere Clients wie Visualisierungen stehen fünf Tunneling-Server zur Verfügung. Die IP-Adresse der IPS/S kann entweder fest eingestellt oder von einem DHCP-Server bezogen werden. Die Spannungsversorgung erfolgt über 12 bis 30 V DC oder alternativ über Power-over-Ethernet (PoE) nach IEEE 802.3af Klasse 1.
LIMMERT-KI Beschreibung
Das ABB i-bus KNX IP Interface MDRC IPS/S 3.1.1 ist die Schnittstelle zwischen KNX Installationen und IP Netzwerken. Mit einer Versorgungsspannung von 12 bis 30 V DC oder PoE ermöglicht es die Programmierung von KNX Geräten über LAN mittels ETS. Das Gerät unterstützt das KNXnet/IP Protokoll und bietet eine maximale Leistungsaufnahme von 1,8 W. Es ist mit verschiedenen LEDs zur Anzeige des Betriebsstatus ausgestattet und erfüllt die Schutzart IP 20. Mit kompakten Abmessungen von 90 x 36 x 64 mm ist es ideal für die Montage auf einer 35 mm Hutschiene geeignet. Das Gerät ist für den Betrieb in einem Temperaturbereich von -5 bis +45 °C ausgelegt und hat ein Gewicht von nur 0,1 kg. Es ist eine zuverlässige Lösung für die Integration von KNX in IP-Netzwerke.
Technische Merkmale (Limmert KI extrahiert):
| Isolationskategorie: | Überspannungskategorie III |
| Maximaler Stromverbrauch: | 120 mA bei 12 V |
| Atmosphärischer Druck: | bis 2.000 m |
| Gewicht: | 0,1 kg |
| Nennspannung: | 12 V DC |
| Verschmutzungsgrad: | 2 |
| Montagebreite: | 2x 18 mm Module |
| Temperaturbereich (Betrieb): | -5…+45 °C |
| Zulassungen: | KNX, CE |
| Schutzart: | IP 20 |
| Temperaturbereich (Lagerung): | -25…+55 °C |
| Versorgungsspannung: | 12…30 V DC (+10 % / -15 %) oder PoE |
| Stromverbrauch KNX: | < 10 mA |
| Schutzklasse: | II |
| Abmessungen: | 90 x 36 x 64 mm (H x B x T) |
| Temperaturbereich (Transport): | -25…+70 °C |
| Maximale Luftfeuchtigkeit: | 95 %, keine Kondensation |
| Maximale Leistungsaufnahme: | 1,8 W |
| Anschlüsse: | KNX Busanschluss, RJ45 für LAN |
| Betriebs- und Anzeigeelemente: | LEDs (Rot, Grün, Gelb) und Taster |
| Montagetiefe: | 68 mm |
| Installation: | Auf 35 mm Hutschiene |
| Gehäusefarbe: | Grau, halogenfrei |
Produktmerkmale
| Montageart: | REG |
| Breite in Teilungseinheiten: | 2 |
| Bussystem KNX: | Ja |
| Bussystem KNX-RF (Funk): | Nein |
| Bussystem Funkbus: | Nein |
| Bussystem LON: | Nein |
| Bussystem Powernet: | Nein |
| Andere Bussysteme: | ohne |
| Ausführung: | Ethernet |
| Mit LED-Anzeige: | Ja |
| Werkstoff: | Kunststoff |
| Werkstoffgüte: | Thermoplast |
| Oberflächenschutz: | unbehandelt |
| Ausführung der Oberfläche: | matt |
| Farbe: | sonstige |
| RAL-Nummer (ähnlich): | 7035 |
| Transparent: | Nein |
| Max. Übertragungsrate: | 1000000 Bd |
| Busankopplung inklusive: | Ja |
| Mit Beschriftungsfeld: | Ja |
| Schutzart (IP): | IP20 |
| Funk bidirektional: | Nein |
