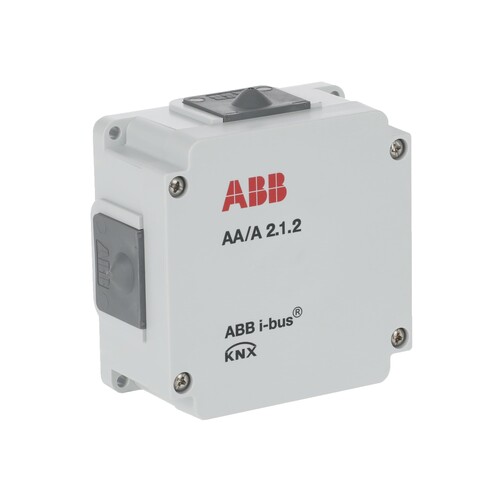

2CDG110203R0011 ABB 2CDG110203R0011 AA/A2.1.2 Analogaktor, 2 fach, AP
)
)
)
)
)
)
)
)
)
)
)
)
)
)
Artikelnummer :27211465
Hersteller Art Nr. :2CDG110203R0011
Herkunftsland :DE
Zolltarifnr :85371091
EAN: 4016779954075
Dieser Artikel wird für Sie bestellt.
Beschreibung
Der Analogaktor wandelt über KNX empfangene Telegramme in Spannungssignale (0'10 V) um. Diese analogen Ausgangssignale werden zur Steuerung von Regelprozessen verwendet beispielsweise für Geräte der Heizungs- Klima- oder Lüftungstechnik basierend auf den über den Bus empfangenen Informationen. Das Gerät verfügt über 2 Kanäle und ist für die Aufputzmontage ausgelegt. Für eine detaillierte Diagnose und verbesserte Inbetriebnahme steht das ABB i-bus Tool zur Verfügung.
LIMMERT-KI Beschreibung
Der ABB i-bus KNX Analogaktor 2CDG110203R0011 ist ein hochfunktionales Gerät, das Telegramme von KNX in analoge Spannungssignale (0-10 V) umwandelt. Mit zwei unabhängigen Ausgängen kann der Analogaktor vielseitig eingesetzt werden, um Regelprozesse in der Heizungs-, Klima- und Lüftungstechnik zu steuern. Das Gerät ist als Aufputzgerät konzipiert und lässt sich einfach über eine Busanschlussklemme mit dem KNX-Bus verbinden. Die Programmierung erfolgt über die ETS-Software, was eine flexible Anpassung der Ausgangssignale ermöglicht. Mit einer maximalen Stromaufnahme von 12 mA und einer Verlustleistung von 250 mW ist der Analogaktor energieeffizient. Die Schutzart IP54 gewährleistet einen zuverlässigen Betrieb unter verschiedenen Umgebungsbedingungen, während die Betriebstemperatur von -20 °C bis +70 °C eine breite Anwendbarkeit sicherstellt. Der Analogaktor ist die ideale Lösung für moderne Gebäudeautomatisierung.
Technische Merkmale (Limmert KI extrahiert):
| Isolationskategorie: | Überspannungskategorie III |
| CE-Zeichen: | Gemäß EMV- und Niederspannungsrichtlinien |
| Einbaulage: | Beliebig |
| Gewicht: | 0,25 kg |
| Max. 4 mA pro Kanal (1…10 V Ausgang): | Ja |
| Spannungssignale: | 0…10 V DC |
| Anschluss KNX: | Schraubsteckklemme, grün |
| Abisolierlänge: | 7 mm |
| Bedien- und Anzeigeelemente: | Taste/LED Programmieren (rot) |
| Stromversorgung: | Über ABB i-bus KNX |
| Leitungseinführung: | 4 Stück, einzeln |
| Luftdruck: | Atmosphäre bis 2.000 m |
| Lagerungstemperatur: | -25 °C…+70 °C |
| Approbationen: | KNX nach EN 50 090-1, -2 |
| Verlustleistung P: | 250 mW |
| Maximale Luftfeuchte: | 93 %, keine Betauung zulässig |
| Verschmutzungsgrad: | II |
| Montageart: | Aufputzgerät, Schraubbefestigung |
| Stromaufnahme KNX: | Max. 12 mA |
| Gehäuse/-farbe: | Kunststoff, grau |
| Analogausgänge A…B: | Schraubsteckklemmen, grün |
| Transporttemperatur: | -25 °C…+70 °C |
| KNX-Sicherheitsspannung: | SELV 24 V DC |
| Bürde Ausgangssignal: | ≥ 5 kOhm |
| Schutzart (IP): | IP 54 |
| Verlustleistung KNX: | Max. 250 mW |
| Schraubgewinde: | M2 |
| Anzugsdrehmoment: | Max. 0,25 Nm |
| Abmessungen: | 117 x 117 x 51 mm (H x B x T) |
| Ausgangsstrom: | Max. 2 mA pro Kanal |
| Betriebstemperatur: | -20 °C…+70 °C |
| Schutzklasse: | II |
| Analogausgänge: | 2 |
Produktmerkmale
| Bussystem KNX: | Ja |
| Bussystem KNX-RF (Funk): | Nein |
| Bussystem Funkbus: | Nein |
| Bussystem LON: | Nein |
| Bussystem Powernet: | Nein |
| Andere Bussysteme: | ohne |
| Ausführung: | Basismodul |
| Montageart: | Aufputz |
| Breite in Teilungseinheiten: | 4 |
| Ausgangsstrom: | 4000|4000 mA |
| Ausgangsspannung: | 0|10 V |
| Anzahl der Ausgänge: | 2 |
| Mit LED-Anzeige: | Ja |
| Busankopplung inklusive: | Ja |
| Schutzart (IP): | IP54 |
