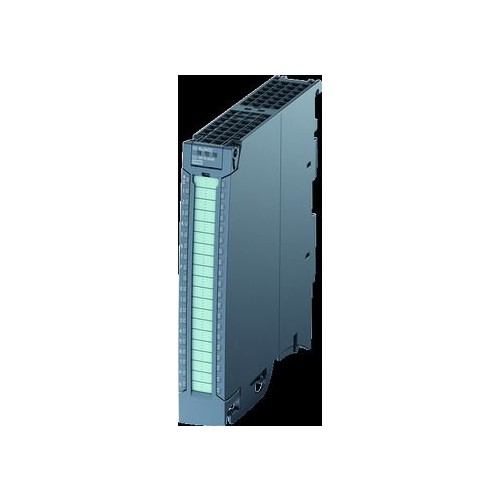

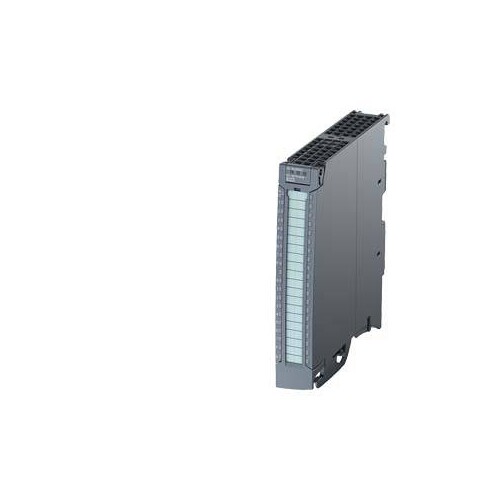

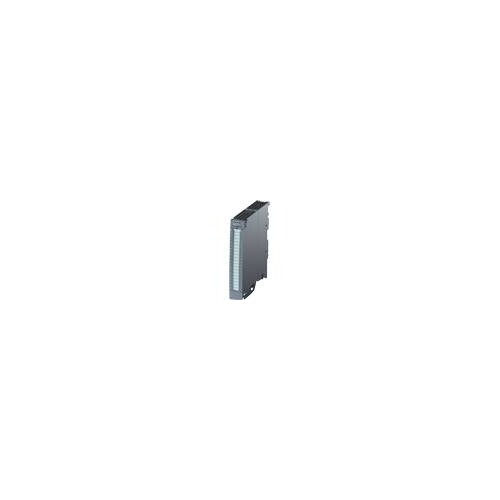

6ES7522-1BH10-0AA0 Siemens SIMATIC S7 1500, Digitalausgabemodul, DQ16xDC 24V/
)
)
)
)
)
)
)
)
)
)
Artikelnummer :24959537
Hersteller Art Nr. :6ES75221BH100AA0
Herkunftsland :DE
Zolltarifnr :85389091
EAN: 4047623402510
Dieser Artikel wird für Sie bestellt.
Beschreibung
SIMATIC S7-1500, Digitalausgabemodul, DQ16xDC 24V/0,5A BA, 16 Kanäle in Gruppen zu 8, 4A pro Gruppe, Baugruppe unterstützt das sicherheitsgerichtete Abschalten von Lastgruppen bis zu SIL2 gemäß EN IEC 62061:2021 und Category 3 / PL d gemäß EN ISO 13849-1:2015. Lieferung inkl. Frontstecker Push-In SIMATIC ET 200MP ist ein modulares, skalierbares und universell einsetzbares Peripheriesystem in IP20 und bietet die gleichen Systemvorteile wie die S7-1500. Sie erlaubt kürzeste Buszykluszeiten und schnellste Reaktionszeiten auch bei großen Mengengerüsten. Das dezentrale Peripheriesystem ist besonders einfach zu montieren, zu verdrahten und in Betrieb zu nehmen. Durch den skalierbaren Aufbau können Sie die Peripheriestation exakt auf den jeweiligen Bedarf vor Ort ausrichten. Die skalierbare Konfiguration einer ET 200MP - Station wird durch das umfassende Spektrum von Signalbaugruppen gewährleistet. Es stehen zahlreiche digitale und analoge Ein- und Ausgabebaugruppen zur Verfügung. Dies garantiert die universelle Einsatzmöglichkeit des Systems.
LIMMERT-KI Beschreibung

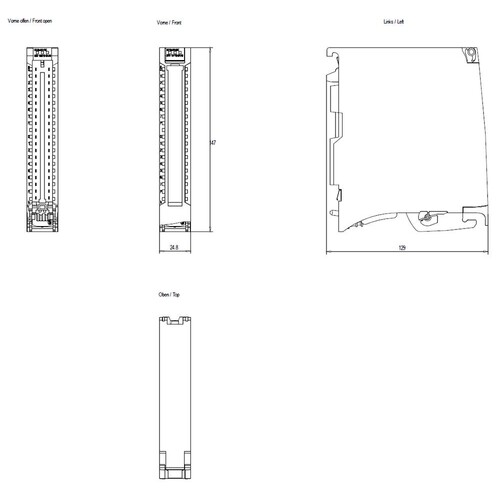

Das Siemens SIMATIC S7-1500 Digitalausgabemodul DQ16xDC 24V/0,5A BA bietet 16 digitale Ausgänge, die in Gruppen von 8 organisiert sind, mit einer maximalen Stromstärke von 0,5 A pro Kanal. Dieses Modul unterstützt sicherheitsgerichtete Abschaltungen von Lastgruppen bis zu SIL2 gemäß EN IEC 62061:2021 und erfüllt die Anforderungen der Kategorie 3 / PL d gemäß EN ISO 13849-1:2015. Mit einer Betriebsspannung von 24 V und einem breiten Temperaturbereich von -30 °C bis 60 °C ist das Modul ideal für anspruchsvolle industrielle Anwendungen. Die kompakte Bauweise mit Abmessungen von 25 mm Breite, 147 mm Höhe und 129 mm Tiefe ermöglicht eine einfache Integration in bestehende Systeme. Das Modul ist zudem mit einer Firmware-Version von V1.0.0 ausgestattet und unterstützt die Konfiguration über STEP 7 TIA Portal.
Technische Merkmale (Limmert KI extrahiert):
| Tiefe: | 129 mm |
| Breite: | 25 mm |
| Zulässiger Spannungsbereich (DC): | 19.2 V - 28.8 V |
| Betriebstemperatur (vertikal) max.: | 40 °C |
| Betriebstemperatur (horizontal) max.: | 60 °C |
| Max. Strom pro Modul: | 8 A |
| Max. Strom pro Kanal: | 0.5 A |
| Versorgungsspannung (DC): | 24 V |
| Anzahl der Kanäle: | 16 |
| Betriebsaltitude: | max. 5000 m |
| Max. Strom pro Gruppe: | 4 A |
| Firmware-Version: | V1.0.0 |
| I&M Daten: | Ja; I&M0 bis I&M3 |
| Höhe: | 147 mm |
| Schutzart: | IP20 |
| Art des Digitalausgangs: | Transistor |
| Betriebstemperatur (horizontal) min.: | -30 °C |
| Produktbezeichnung: | DQ 16x24VDC/0.5A BA |
| Betriebstemperatur (vertikal) min.: | -30 °C |
| Gewicht: | 230 g |
Produktmerkmale
| Anzahl der digitalen Eingänge: | 0 |
| Anzahl der digitalen Ausgänge: | 16 |
| Ausgangsstrom: | 0.5 A |
| Versorgungsspannung AC 50 Hz: | 147 V |
| Versorgungsspannung DC: | 19.2|28.8 V |
| Art des Digitalausgangs: | Transistor |
| Zulässige Spannung am Ausgang: | 0|28.8 V |
| Ausführung des elektrischen Anschlusses: | sonstige |
| Digitale Eingänge konfigurierbar: | sonstige |
| Digitale Ausgänge konfigurierbar: | Ja |
| Versorgungsspannung AC 60 Hz: | 1 V |
| Spannungsart der Versorgungsspannung: | DC |
| Zulässige Spannung am Eingang: | 0.1|0.5 V |
| Art der Ausgangsspannung: | DC |
| Kurzschlussschutz, Ausgänge vorhanden: | Ja |
| Redundanzfähigkeit: | Ja |
| Verzögerungszeit bei Signalwechsel: | 0.1|0.5 ms |
| Geeignet für Sicherheitsfunktionen: | Nein |
| Zugehöriges Betriebsmittel (Ex ia): | Nein |
| Zugehöriges Betriebsmittel (Ex ib): | sonstige |
| Explosionsschutz-Kategorie für Gas: | ohne |
| Explosionsschutz-Kategorie für Staub: | ohne |
| Breite: | 25 mm |
| Höhe: | 147|0.5 mm |
| Tiefe: | 129 mm |
| SIL gemäß IEC 61508: | sonstige |
