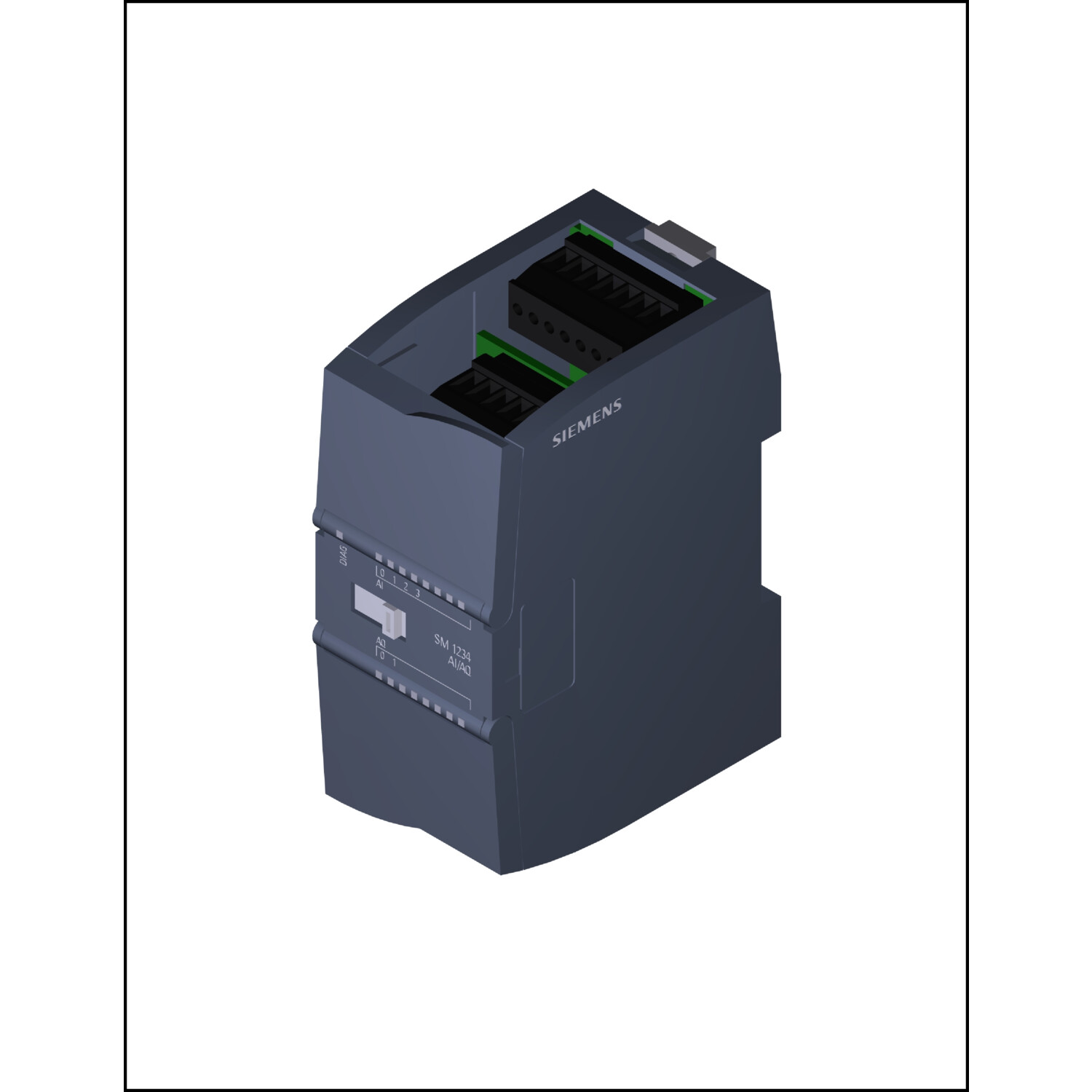

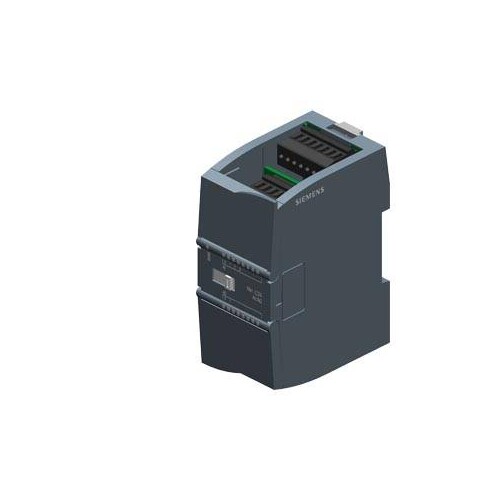

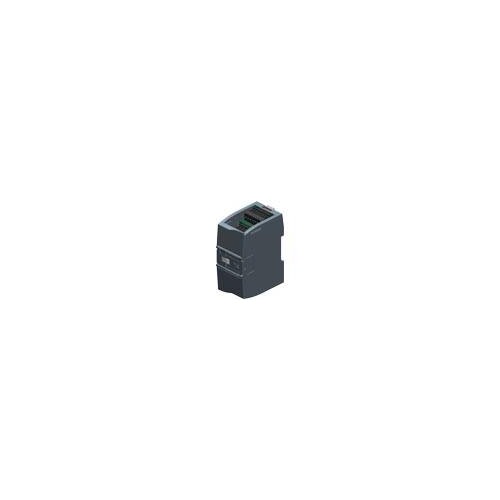

6ES7234-4HE32-0XB0 Siemens Simatic S7- 1200, ANALOGE E/A SM 1234, 4 AI / 2 AO
)
)
)
)
)
)
)
)
Artikelnummer :21614413
Hersteller Art Nr. :6ES72344HE320XB0
Herkunftsland :DE
Zolltarifnr :85389091
EAN: 6940408102071
Dieser Artikel wird für Sie bestellt.
Beschreibung
SIMATIC S7-1200, analoge E/A SM 1234, 4 AI/2 AO, +/-10V, 14 Bit Auflösung oder 0 (4)-20mA, 13 Bit Auflösung SIMATIC S7-1200 Basic Controller - flexibel durch vielfältige Kommunikationsmöglichkeiten. Mit Signalmodulen können Sie die Konfiguration Ihrer SIMATIC S7-1200 (ausgenommen CPU 1211C) individuell nach Ihren Erfordernissen anpassen. Dazu steht eine Reihe von digitalen und analogen Eingangs-, Ausgangs- und Mischmodulen zur Verfügung, auch in fehlersicheren Varianten. Durch diese feingranulare Aufbaumöglichkeit sparen Sie Platz im Schaltschrank und optimieren Ihre Hardwarekosten.
LIMMERT-KI Beschreibung
Das Siemens Simatic S7-1200 analoge E/A SM 1234 Modul bietet eine hochpräzise Steuerung mit 4 analogen Eingängen und 2 analogen Ausgängen. Es unterstützt Spannungen von ±10 V und Ströme von 0 (4) bis 20 mA mit einer Auflösung von 14 Bit für Spannung und 13 Bit für Strom. Mit einer Nennversorgungsspannung von 24 V DC und einer typischen Stromaufnahme von 60 mA, ist das Modul für eine Vielzahl von Anwendungen in der Automatisierungstechnik geeignet. Die kompakte Bauweise mit Abmessungen von 45 mm Breite, 100 mm Höhe und 75 mm Tiefe ermöglicht eine einfache Integration in bestehende Systeme. Zudem bietet es eine hohe Robustheit mit einem Temperaturbereich von -20 °C bis +60 °C, was es ideal für den Einsatz in industriellen Umgebungen macht. Das Modul ist mit Schraub-/Federzuganschlüssen ausgestattet, was die Installation und Wartung erleichtert.
Technische Merkmale (Limmert KI extrahiert):
| Stromaufnahme aus Rückwandbus: | 80 mA (typ.) |
| Breite: | 45 mm |
| Temperaturbereich im Betrieb: | -20 °C bis +60 °C |
| Eingangsstrom: | 60 mA (typ.) |
| Eingangsbereiche Spannung: | ±10 V, ±5 V, ±2,5 V |
| Eingangsstrom (Zerstörgrenze) max. für Stromeingang: | 40 mA |
| Eingangsspannung (Zerstörgrenze) max. für Stromeingang: | ± 35 V |
| Eingangsstrom (Zerstörgrenze) max. für Spannungseingang: | 40 mA |
| Höhe: | 100 mm |
| Versorgungsspannung: | DC 24 V |
| Ausgangsbereiche Spannung: | -10 V bis +10 V |
| Eingangsbereiche Strom: | 4 bis 20 mA, 0 bis 20 mA |
| Anzahl Analogeingänge: | 4 |
| Bürdenwiderstand bei Spannungsausgängen: | min. 1000 Ω |
| Verlustleistung: | 2 W (typ.) |
| Ausgangsbereiche Strom: | 0 bis 20 mA, 4 mA bis 20 mA |
| Bürdenwiderstand bei Stromausgängen: | max. 600 Ω |
| Zykluszeit (alle Kanäle) max.: | 625 µs |
| Gewicht: | 220 g |
| Anzahl Analogausgänge: | 2 |
| Tiefe: | 75 mm |
| Eingangsspannung (Zerstörgrenze) max. für Spannungseingang: | 35 V |
Produktmerkmale
| Anzahl der analogen Eingänge: | 4 |
| Anzahl der analogen Ausgänge: | 2 |
| Eingang, Strom: | Ja |
| Eingang, Spannung: | Ja |
| Ausgang, Spannung: | Ja |
| Ausgang, Strom: | Ja |
| Eingang, Widerstandsthermometer: | Nein |
| Eingang, Thermoelement: | Nein |
| Ausführung des elektrischen Anschlusses: | Schraub-/Federzuganschluss |
| Eingangssignal konfigurierbar: | Ja |
| Auflösung der Analogeingänge: | 12 Bit |
| Ausgangssignal konfigurierbar: | Ja |
| Auflösung der Analogausgänge: | 14 Bit |
| Analoge Eingänge konfigurierbar: | Ja |
| Geeignet für Sicherheitsfunktionen: | Nein |
| Eingang, Widerstand: | Nein |
| Analoge Ausgänge konfigurierbar: | Ja |
| Performance Level nach EN ISO 13849-1: | sonstige |
| Zugehöriges Betriebsmittel (Ex ia): | Nein |
| Zugehöriges Betriebsmittel (Ex ib): | Nein |
| Explosionsschutz-Kategorie für Gas: | sonstige |
| Explosionsschutz-Kategorie für Staub: | ohne |
| Breite: | 45 mm |
| Höhe: | 100 mm |
| Tiefe: | 75 mm |
| SIL gemäß IEC 61508: | 4 |
