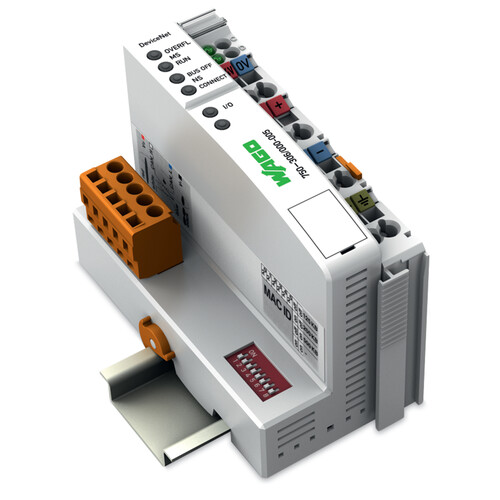

Feldbuskoppler DeviceNet br p Dieser Feldbuskoppler verbindet das WAGO'I/O'SYSTEM als Slave mit dem Device b Net /b sup /sup 'Feldbus. /p p /p p Der Buskoppler erkennt alle gesteckten I/O'Klemmen und erstellt daraus ein lokales Prozessabbild. Hierbei kann es sich um eine gemischte Anordnug von analogen (Datenaustausch wortweise) und digitalen (Datenaustausch bitweise) Klemmen handeln. /p p /p p Über den Device b Net /b sup /sup 'Feldbus wird das Abbild in den Speicher der verantwortlichen Steuerung eingeblendet. /p p /p p Das lokale Prozessabbild wird in einen Eingangs' und Ausgangsdatenbereich unterteilt. Die Prozessdaten können über das Device b Net /b sup TM /sup eingelesen und in einer Steuerung weiterverarbeitet werden. Die Prozessausgangsdaten werden über das Device b Net /b sup TM /sup ausgegeben. /p p /p p Die Daten der analogen Klemmen werden in der Reihenfolge ihrer Position nach dem Buskoppler in dem automatisch erstellten Prozessabbild abgelegt. Die Bits der digitalen Klemmen werden zu Bytes zusammengefügt und den analogen Daten angehängt. Ist die Anzahl der digitalen E/A größer als 8 Bit, beginnt der Koppler automatisch ein weiteres Byte. /p
