750-557/040-000 Wago 4 Kanal Analog Ausgangsklemme
)
)
)
)
)
)
Artikelnummer :23850114
Hersteller Art Nr. :750-557/040-000
Herkunftsland :DE
Zolltarifnr :85389099
EAN: 4050821460350
Dieser Artikel wird für Sie bestellt.
Beschreibung
4-Kanal-Analogausgang, DC ±10 V, Extrem br p Die Analogausgangsklemme erzeugt Signale der normierten Größe ±10 V. /p p Das Ausgangssignal wird galvanisch getrennt zur Systemebene mit einer Auflösung von 12 Bit ausgegeben. /p p Zur Spannungsversorgung wird die interne Systemspannung genutzt. /p p Die Ausgangskanäle des Moduls besitzen ein gemeinsames Massepotential. /p p /p p b Das Gerät ist für den Einsatz unter erschwerten Umgebungsbedingungen geeignet: /b /p ul li stark erweiterter Temperaturbereich /li li höhere Spannungsfestigkeit und EMV-Beständigkeit /li li höhere Vibrations- und Schockfestigkeit /li /ul
LIMMERT-KI Beschreibung
Die Wago 4-Kanal Analog Ausgangsklemme 750-557/040-000 ist eine hochmoderne Lösung zur Erzeugung normierter Spannungssignale von ±10 V. Mit einer Auflösung von 12 Bit und galvanischer Trennung zur Systemebene bietet dieses Modul eine zuverlässige und präzise Signalübertragung. Es ist für den Einsatz in extremen Umgebungen konzipiert, mit einem erweiterten Temperaturbereich von -40 bis 70 °C und einer hohen EMV-Beständigkeit. Die Klemme verfügt über vier analoge Ausgänge und nutzt die interne Systemspannung zur Spannungsversorgung. Mit einer kompakten Bauform von 12 mm Breite, 67,8 mm Höhe und 100 mm Tiefe ist sie ideal für platzsparende Anwendungen in industriellen Steuerungen. Die robuste Bauweise und die Verwendung von hochwertigen Materialien garantieren eine lange Lebensdauer und Zuverlässigkeit.
Technische Merkmale (Limmert KI extrahiert):
| Bürde Spannungsausgang: | ≥ 5 kΩ |
| Anzahl Leistungskontakte eingehend: | 2 |
| Anzahl Leistungskontakte ausgehend: | 2 |
| Einschwingzeit: | typ. 100 ms |
| Vibrationsfestigkeit: | 5g |
| EMV-Störfestigkeit: | gemäß EN 61000-6-1, -2 |
| Signalart: | Spannung |
| Breite: | 12 mm |
| Anschlusstechnik: | CAGE CLAMP[®] |
| Schutzart: | IP20 |
| Schockfestigkeit: | 15g/11 ms |
| Signalart Spannung DC: | -10 … +10 V |
| Umgebungstemperatur (Lagerung): | -40 … 85 °C |
| Wandlungszeit: | typ. 10 ms |
| Abisolierlänge: | 8 … 9 mm |
| Auflösung: | 12 Bit |
| Anzahl der analogen Ausgänge: | 4 |
| Stromaufnahme Systemversorgung (5 V): | 125 mA |
| Datenbreite: | 4 x 16 Bit Daten; 4 x 8 Bit Steuer / Status (optional) |

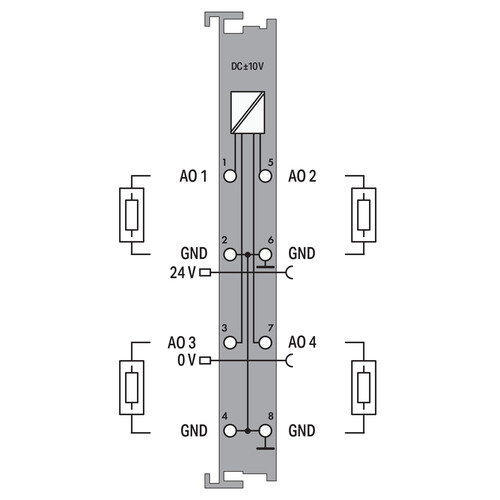

| Aktoranschluss: | 4 x (2 Leiter) |
| Höhe: | 67,8 mm |
| Spannungsfestigkeit: | AC 510 V/DC 775 V |
| Versorgungsspannung System: | DC 5 V |
| Messfehler max. vom Messbereichsendwert: | 0.1 % |
| Gehäusewerkstoff: | Polycarbonat, Polyamid 6.6 |
| Gewicht: | 51,405 g |
| Temperaturfehler max. vom Messbereichsendwert: | 0.01 %/K |
| Versorgungsspannung Feld: | DC 24 V (-25 … 30 %) |
| Tiefe: | 100 mm |
| Feindrähtiger Leiter: | 0,25 … 2,5 mm² |
| Umgebungstemperatur (Betrieb): | -40 … 70 °C |
| Bemessungsstoßspannung: | 1 kV |
| Stromtragfähigkeit der Leistungskontakte: | 10 A |
| Eindrähtiger Leiter: | 0,25 … 2,5 mm² |
Produktmerkmale
| Spannungsart der Versorgungsspannung: | DC |
| Versorgungsspannung DC: | 24|24 V |
| Eingang, Strom: | Nein |
| Eingang, Spannung: | Nein |
| Eingang, Widerstandsthermometer: | Nein |
| Eingang, Thermoelement: | Nein |
| Ausgang, Strom: | Nein |
| Ausgang, Spannung: | Ja |
| Ausführung des elektrischen Anschlusses: | Federzuganschluss |
| Eingangssignal konfigurierbar: | Nein |
| Ausgangssignal konfigurierbar: | Nein |
| Auflösung der Analogausgänge: | 12 Bit |
| Anzahl der analogen Eingänge: | 0 |
| Anzahl der analogen Ausgänge: | 4 |
| Eingang, Widerstand: | Nein |
| Analoge Eingänge konfigurierbar: | Nein |
| Analoge Ausgänge konfigurierbar: | Nein |
| Anzahl der HW-Schnittstellen Industrial Ethernet: | 0 |
| Anzahl der HW-Schnittstellen PROFINET: | 0 |
| Anzahl der HW-Schnittstellen seriell RS-232: | 0 |
| Anzahl der HW-Schnittstellen seriell RS-422: | 0 |
| Anzahl der HW-Schnittstellen seriell RS-485: | 0|24 |
| Anzahl der HW-Schnittstellen seriell TTY: | 0 |
| Anzahl der HW-Schnittstellen USB: | 0 |
| Anzahl der HW-Schnittstellen parallel: | 0 |
| Anzahl der HW-Schnittstellen Wireless: | 0|24 |
| Anzahl der HW-Schnittstellen sonstige: | 0 |
| Unterstützt Protokoll für TCP/IP: | Nein |
| Unterstützt Protokoll für PROFIBUS: | Nein |
| Unterstützt Protokoll für CAN: | Nein |
| Unterstützt Protokoll für INTERBUS: | Nein |
| Unterstützt Protokoll für ASI: | Nein |
| Unterstützt Protokoll für KNX: | Nein |
| Unterstützt Protokoll für MODBUS: | Nein |
| Unterstützt Protokoll für Data-Highway: | Nein |
| Unterstützt Protokoll für DeviceNet: | Nein |
| Unterstützt Protokoll für SUCONET: | Nein |
| Unterstützt Protokoll für LON: | Nein |
| Unterstützt Protokoll für PROFINET IO: | Nein |
| Unterstützt Protokoll für PROFINET CBA: | Nein |
| Unterstützt Protokoll für SERCOS: | Nein |
| Unterstützt Protokoll für Foundation Fieldbus: | Nein |
| Unterstützt Protokoll für EtherNet/IP: | Nein |
| Unterstützt Protokoll für AS-Interface Safety at Work: | Nein |
| Unterstützt Protokoll für DeviceNet Safety: | Nein |
| Unterstützt Protokoll für INTERBUS-Safety: | Nein |
| Unterstützt Protokoll für PROFIsafe: | Nein |
| Unterstützt Protokoll für SafetyBUS p: | Nein |
| Unterstützt Protokoll für sonstige Bussysteme: | Nein |
| Funkstandard Bluetooth: | Nein |
| Funkstandard WLAN 802.11: | Nein |
| Funkstandard GPRS: | Nein |
| Funkstandard GSM: | Nein |
| Funkstandard UMTS: | Nein |
| IO-Link Master: | Nein |
| Systemkomponente: | Ja |
| Schutzart (IP): | IP20 |
| Feldbusanschluss über seperaten Buskoppler möglich: | Ja |
| Tragschienenmontage möglich: | Ja |
| Wand-/Direktmontage möglich: | Nein |
| Fronteinbau möglich: | Nein |
| Rack-Montage möglich: | Nein |
| Geeignet für Sicherheitsfunktionen: | Nein |
| Performance Level nach EN ISO 13849-1: | sonstige |
| Zugehöriges Betriebsmittel (Ex ia): | Nein |
| Zugehöriges Betriebsmittel (Ex ib): | Nein |
| Explosionsschutz-Kategorie für Gas: | sonstige |
| Explosionsschutz-Kategorie für Staub: | ATEX Staub-Ex-Schutz, Kat. 3D |
| Breite: | 12 mm |
| Höhe: | 100 mm |
| Tiefe: | 67.8 mm |
| Zertifiziert für UL-Gefahrenbereich Gruppe E (Metallstäube): | 0|24 |
| Unterstützt Protokoll für EtherCAT: | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe G (nicht leitende Stäube): | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff): | Nein |
| SIL gemäß IEC 61508: | 1 |
| Zertifiziert für UL-Gefahrenbereich Gruppe F (kohlenstoffhaltige Stäube): | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen): | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen): | Nein |
