750-471 Wago 4AI U/I Diff
)
)
)
)
Artikelnummer :27502531
Hersteller Art Nr. :750-471
Herkunftsland :DE
Zolltarifnr :85389099
EAN: 4055143764520
Dieser Artikel wird für Sie bestellt.
Beschreibung

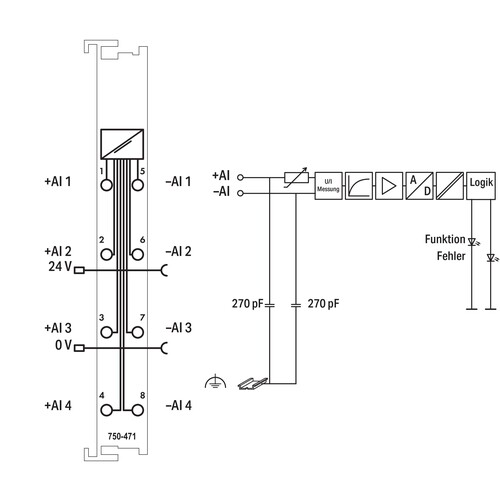

4-Kanal-Analogeingang, Spannung / Strom, Differenzeingang, 16 Bit, Diagnose br p Das Analogeingangsmodul verarbeitet vier Differenzsignale vom Typ Spannung und Strom. /p ul li 0 ' 20 mA, 4 ' 20 mA, 3,6 ' 21 mA NE43, ±20 mA, 0 ' 10 V, ±10 V, ±200 mV /li li Kanalweise parametrierbare Messbereiche /li li Galvanisch untereinander getrennte Kanäle /li li 16-Bit-Auflösung /li /ul p Ein Drahtbruch oder eine Überlast sowie eine Bereichsüber-/-unterschreitung wird abhängig vom eingestellten Messbereich durch eine rote Fehler-LED kanalweise angezeigt. /p p Das Modul ist frei konfigurierbar über GSD-Datei, bi e! /bi i COCKPIT /i und WAGO-I/O- i CHECK /i . /p
LIMMERT-KI Beschreibung
Das Wago 750-471 ist ein hochentwickeltes 4-Kanal Analog-Eingangsmodul, das sowohl Spannungs- als auch Stromdifferenzsignale verarbeitet. Mit einer Auflösung von 16 Bit und einer maximalen Eingangsimpedanz von 120 Ω bietet dieses Modul präzise Messungen in verschiedenen Bereichen, darunter 0 … 20 mA und 0 … 10 V. Es ist mit einem Federzuganschluss ausgestattet, was die Installation und Verdrahtung erleichtert. Das Modul ist für den Betrieb in einem Temperaturbereich von 0 bis 55 °C ausgelegt und bietet eine Schutzart von IP20. Es eignet sich ideal für industrielle Anwendungen, die eine zuverlässige und präzise Signalverarbeitung erfordern.
Technische Merkmale (Limmert KI extrahiert):
| Eingangswiderstand max.: | 120 Ω |
| Auflösung: | 16 Bit |
| Versorgungsspannung (Feld): | 24 V |
| Lagertemperatur: | -40 … 85 °C |
| Signaltyp: | Differenzeingang |
| Anzahl der analogen Eingänge: | 4 |
| Anschlussart: | Federzuganschluss |
| Breite: | 12 mm |
| Farbe: | hellgrau |
| Stromverbrauch (5 V): | 100 mA |
| Höhe: | 69,8 mm |
| Schutzart: | IP20 |
| Versorgungsspannung (DC): | 5 V |
| Tiefe: | 100 mm |
| Betriebstemperatur: | 0 … 55 °C |
| Konvertierungszeit (typ.): | 10 ms |
| Interne Widerstand: | 100 kΩ |
Produktmerkmale
| Spannungsart der Versorgungsspannung: | DC |
| Versorgungsspannung DC: | 24|24 V |
| Eingang, Strom: | Ja |
| Eingang, Spannung: | Ja |
| Eingang, Widerstandsthermometer: | Nein |
| Eingang, Thermoelement: | Nein |
| Ausgang, Strom: | Nein |
| Ausgang, Spannung: | Nein |
| Ausführung des elektrischen Anschlusses: | Federzuganschluss |
| Eingangssignal konfigurierbar: | Nein |
| Auflösung der Analogeingänge: | 16 Bit |
| Ausgangssignal konfigurierbar: | Nein |
| Anzahl der analogen Eingänge: | 4 |
| Anzahl der analogen Ausgänge: | 0 |
| Eingang, Widerstand: | Nein |
| Analoge Eingänge konfigurierbar: | Ja |
| Analoge Ausgänge konfigurierbar: | Nein |
| Anzahl der HW-Schnittstellen Industrial Ethernet: | 0 |
| Anzahl der HW-Schnittstellen PROFINET: | 0 |
| Anzahl der HW-Schnittstellen seriell RS-232: | 0 |
| Anzahl der HW-Schnittstellen seriell RS-422: | 0 |
| Anzahl der HW-Schnittstellen seriell RS-485: | 0|24 |
| Anzahl der HW-Schnittstellen seriell TTY: | 0 |
| Anzahl der HW-Schnittstellen USB: | 0 |
| Anzahl der HW-Schnittstellen parallel: | 0 |
| Anzahl der HW-Schnittstellen Wireless: | 0|24 |
| Anzahl der HW-Schnittstellen sonstige: | 0 |
| Unterstützt Protokoll für TCP/IP: | Nein |
| Unterstützt Protokoll für PROFIBUS: | Nein |
| Unterstützt Protokoll für CAN: | Nein |
| Unterstützt Protokoll für INTERBUS: | Nein |
| Unterstützt Protokoll für ASI: | Nein |
| Unterstützt Protokoll für KNX: | Nein |
| Unterstützt Protokoll für MODBUS: | Nein |
| Unterstützt Protokoll für Data-Highway: | Nein |
| Unterstützt Protokoll für DeviceNet: | Nein |
| Unterstützt Protokoll für SUCONET: | Nein |
| Unterstützt Protokoll für LON: | Nein |
| Unterstützt Protokoll für PROFINET IO: | Nein |
| Unterstützt Protokoll für PROFINET CBA: | Nein |
| Unterstützt Protokoll für SERCOS: | Nein |
| Unterstützt Protokoll für Foundation Fieldbus: | Nein |
| Unterstützt Protokoll für EtherNet/IP: | Nein |
| Unterstützt Protokoll für AS-Interface Safety at Work: | Nein |
| Unterstützt Protokoll für DeviceNet Safety: | Nein |
| Unterstützt Protokoll für INTERBUS-Safety: | Nein |
| Unterstützt Protokoll für PROFIsafe: | Nein |
| Unterstützt Protokoll für SafetyBUS p: | Nein |
| Unterstützt Protokoll für sonstige Bussysteme: | Nein |
| Funkstandard Bluetooth: | Nein |
| Funkstandard WLAN 802.11: | Nein |
| Funkstandard GPRS: | sonstige |
| Funkstandard GSM: | Nein |
| Funkstandard UMTS: | Nein |
| IO-Link Master: | Nein |
| Systemkomponente: | Ja |
| Schutzart (IP): | IP20 |
| Feldbusanschluss über seperaten Buskoppler möglich: | Ja |
| Tragschienenmontage möglich: | Ja |
| Wand-/Direktmontage möglich: | Nein |
| Fronteinbau möglich: | Nein |
| Rack-Montage möglich: | Nein |
| Geeignet für Sicherheitsfunktionen: | Nein |
| Performance Level nach EN ISO 13849-1: | sonstige |
| Zugehöriges Betriebsmittel (Ex ia): | Nein |
| Zugehöriges Betriebsmittel (Ex ib): | Nein |
| Explosionsschutz-Kategorie für Gas: | ATEX Gas-Ex-Schutz, Kat. 3G |
| Explosionsschutz-Kategorie für Staub: | ATEX Staub-Ex-Schutz, Kat. 3D |
| Breite: | 12 mm |
| Höhe: | 100 mm |
| Tiefe: | 69.8 mm |
| Zertifiziert für UL-Gefahrenbereich Gruppe F (kohlenstoffhaltige Stäube): | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff): | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe G (nicht leitende Stäube): | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen): | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe E (Metallstäube): | 0|24 |
| Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan): | Nein |
| SIL gemäß IEC 61508: | sonstige |
| Unterstützt Protokoll für EtherCAT: | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen): | Nein |
