750-469 Wago 2Kanal Analogeingangsklemme
)
)
)
)
)
)
Artikelnummer :21631479
Hersteller Art Nr. :750-469
Herkunftsland :DE
Zolltarifnr :85389099
EAN: 4045454393083
Dieser Artikel wird für Sie bestellt.
Beschreibung

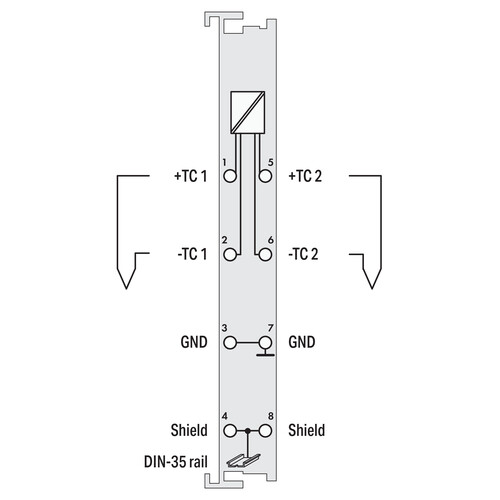

2-Kanal-Analogeingang, Thermoelement K, Diagnose br p Das Analogeingangsmodul erlaubt den direkten Anschluss von zwei Thermoelementen. Der Betrieb geerdeter Sensoren ist durch die interne galvanische Trennung möglich. /p p Die Linearisierung über den gesamten Temperaturbereich übernimmt das Modul. /p p Zur Kompensation der Fehlerspannung an der Klemmstelle im Bereich 0 ' 55 °C wird mittels Vergleichsmessung eine Kaltstellenkompensation durchgeführt. /p p Ein Leitungsbruch wird durch eine rote Fehler-LED angezeigt. Die grüne LED zeigt die Betriebsbereitschaft und die störungsfreie Kommunikation mit dem Buskoppler an. /p p Der Schirmanschluss ist direkt zur Tragschiene geführt. /p
LIMMERT-KI Beschreibung
Das Wago 750-469 2-Kanal Analogeingangsmodul ermöglicht die direkte Verbindung von zwei Thermoelementen und ist ideal für präzise Temperaturmessungen in industriellen Anwendungen. Mit einer maximalen Stromaufnahme von nur 65 mA und einer internen Widerstand von 1 MΩ, bietet dieses Modul eine hohe Genauigkeit mit einer Auflösung von 0,1 °C. Es unterstützt Thermoelemente des Typs K mit einem Temperaturbereich von -100°C bis +1370°C. Die Kaltstellenkompensation sorgt für zuverlässige Messwerte über den gesamten Betriebsbereich. Mit einer Umwandlungszeit von 320 ms pro Kanal und einer Isolation von 500 V ist das Modul für anspruchsvolle Anwendungen geeignet. Die einfache Installation erfolgt über Federzuganschlüsse, die eine zuverlässige Verbindung gewährleisten.
Technische Merkmale (Limmert KI extrahiert):
| Sensorarten: | Typ K; -100°C ... +1370°C |
| EMV-Immunität: | EN 61000-6-2 |
| Isolation: | 500 V (System/Versorgung) |
| Drahtanschluss: | CAGE CLAMP® |
| EMV-Emission: | EN 61000-6-4 |
| Bitbreite: | 2 x 16 bit Daten |
| Messfehler (25 °C): | < ± 6 K |
| Max. Stromverbrauch (intern): | 65 mA |
| Auflösung (über gesamten Bereich): | 0,1 °C |
| Versorgungsspannung: | DC |
| Interne Widerstand: | 1 MΩ |
| Breite: | 12 mm |
| Querschnitte: | 0,08 mm² ... 2,5 mm² / AWG 28 ... 14 |
| Gewicht: | 38,2 g |
| Temperaturkoeffizient: | < ± 0,2 K/K |
| Umwandlungszeit: | 320 ms (je Kanal) |
| Kaltstellenkompensation: | Ja |
| Anzahl der Eingänge: | 2 |
Produktmerkmale
| Spannungsart der Versorgungsspannung: | DC |
| Versorgungsspannung DC: | 5|5 V |
| Eingang, Strom: | Nein |
| Eingang, Spannung: | Nein |
| Eingang, Widerstandsthermometer: | Nein |
| Eingang, Thermoelement: | Ja |
| Ausgang, Strom: | Nein |
| Ausgang, Spannung: | Nein |
| Ausführung des elektrischen Anschlusses: | Federzuganschluss |
| Eingangssignal konfigurierbar: | Nein |
| Auflösung der Analogeingänge: | 12 Bit |
| Ausgangssignal konfigurierbar: | Nein |
| Anzahl der analogen Eingänge: | 2 |
| Anzahl der analogen Ausgänge: | 0 |
| Eingang, Widerstand: | Nein |
| Analoge Eingänge konfigurierbar: | Nein |
| Analoge Ausgänge konfigurierbar: | Nein |
| Anzahl der HW-Schnittstellen Industrial Ethernet: | 0 |
| Anzahl der HW-Schnittstellen PROFINET: | 0 |
| Anzahl der HW-Schnittstellen seriell RS-232: | 0 |
| Anzahl der HW-Schnittstellen seriell RS-422: | 0 |
| Anzahl der HW-Schnittstellen seriell RS-485: | 0|5 |
| Anzahl der HW-Schnittstellen seriell TTY: | 0 |
| Anzahl der HW-Schnittstellen USB: | 0 |
| Anzahl der HW-Schnittstellen parallel: | 0 |
| Anzahl der HW-Schnittstellen Wireless: | 0|24 |
| Anzahl der HW-Schnittstellen sonstige: | 0 |
| Unterstützt Protokoll für TCP/IP: | Nein |
| Unterstützt Protokoll für PROFIBUS: | Nein |
| Unterstützt Protokoll für CAN: | Nein |
| Unterstützt Protokoll für INTERBUS: | Nein |
| Unterstützt Protokoll für ASI: | Nein |
| Unterstützt Protokoll für KNX: | Nein |
| Unterstützt Protokoll für MODBUS: | Nein |
| Unterstützt Protokoll für Data-Highway: | Nein |
| Unterstützt Protokoll für DeviceNet: | Nein |
| Unterstützt Protokoll für SUCONET: | Nein |
| Unterstützt Protokoll für LON: | Nein |
| Unterstützt Protokoll für PROFINET IO: | Nein |
| Unterstützt Protokoll für PROFINET CBA: | Nein |
| Unterstützt Protokoll für SERCOS: | Nein |
| Unterstützt Protokoll für Foundation Fieldbus: | Nein |
| Unterstützt Protokoll für EtherNet/IP: | Nein |
| Unterstützt Protokoll für AS-Interface Safety at Work: | Nein |
| Unterstützt Protokoll für DeviceNet Safety: | Nein |
| Unterstützt Protokoll für INTERBUS-Safety: | Nein |
| Unterstützt Protokoll für PROFIsafe: | Nein |
| Unterstützt Protokoll für SafetyBUS p: | Nein |
| Unterstützt Protokoll für sonstige Bussysteme: | Nein |
| Funkstandard Bluetooth: | Nein |
| Funkstandard WLAN 802.11: | Nein |
| Funkstandard GPRS: | Nein |
| Funkstandard GSM: | Nein |
| Funkstandard UMTS: | Nein |
| IO-Link Master: | Nein |
| Systemkomponente: | Ja |
| Schutzart (IP): | IP20 |
| Feldbusanschluss über seperaten Buskoppler möglich: | Ja |
| Tragschienenmontage möglich: | Ja |
| Wand-/Direktmontage möglich: | Nein |
| Fronteinbau möglich: | Nein |
| Rack-Montage möglich: | Nein |
| Geeignet für Sicherheitsfunktionen: | Nein |
| Performance Level nach EN ISO 13849-1: | sonstige |
| Zugehöriges Betriebsmittel (Ex ia): | Nein |
| Zugehöriges Betriebsmittel (Ex ib): | Nein |
| Explosionsschutz-Kategorie für Gas: | sonstige |
| Explosionsschutz-Kategorie für Staub: | ATEX Staub-Ex-Schutz, Kat. 3D |
| Breite: | 12 mm |
| Höhe: | 100 mm |
| Tiefe: | 69.8 mm |
| SIL gemäß IEC 61508: | 1 |
| Zertifiziert für UL-Gefahrenbereich Gruppe E (Metallstäube): | 0|5 |
| Zertifiziert für UL-Gefahrenbereich Gruppe G (nicht leitende Stäube): | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff): | Nein |
| Unterstützt Protokoll für EtherCAT: | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen): | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen): | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe F (kohlenstoffhaltige Stäube): | Nein |
