750-464 Wago 2 /4 Kanal Analog Eingangsklemme
)
)
)
)
)
)
Artikelnummer :23849358
Hersteller Art Nr. :750-464
Herkunftsland :DE
Zolltarifnr :85389099
EAN: 4045454976927
Dieser Artikel wird für Sie bestellt.
Beschreibung

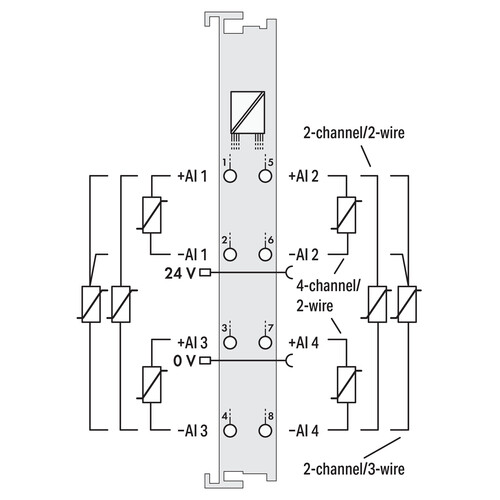

2/4-Kanal-Analogeingang, Widerstandsmessung, Einstellbar br p Das Analogeingangsmodul erlaubt den direkten Anschluss von Pt- und Ni-Widerstandssensoren, sowie Potentiometern. /p p Es kann als 2-Kanal- (2- und 3-Leiter-Technik) oder 4-Kanal- (2-Leiter-Technik) Modul betrieben werden. /p p Die Linearisierung über den gesamten Temperaturbereich übernimmt das Modul. Ein Kurzschluss oder die Unterbrechung der Sensorleitung sowie eine Bereichsüberschreitung wird durch eine rote Fehler-LED angezeigt. /p p Das Modul ist frei konfigurierbar über WAGO-I/O-CHECK und GSD-Dateien. /p p Vielfältige Einstellmöglichkeiten und die hohe Genauigkeit zeichnen sie aus. /p
LIMMERT-KI Beschreibung
Das WAGO 750-464 2/4-Kanal Analog Eingangsklemme ist ein hochpräzises Modul, das direkt an Pt- oder Ni-Widerstandssensoren sowie Potentiometer angeschlossen werden kann. Es kann als 2-Kanal (2- und 3-Draht) oder 4-Kanal (2-Draht) Modul betrieben werden und bietet eine automatische Linearisation über den gesamten Temperaturbereich. Eine rote LED zeigt Sensorfehler wie Kurzschluss oder Leitungsbruch an. Mit einer Auflösung von 0,1 °C und einer typischen Konvertierungszeit von 320 ms gewährleistet das Modul hohe Genauigkeit und Zuverlässigkeit. Es ist mit WAGO-I/O-CHECK oder GSD-Dateien konfigurierbar und eignet sich ideal für Anwendungen in der Automatisierungstechnik. Das Modul unterstützt eine Vielzahl von Sensoren und ist für den Einsatz in anspruchsvollen Umgebungen konzipiert.
Technische Merkmale (Limmert KI extrahiert):
| Sensorarten: | Pt100; konfigurierbar: Pt200, Pt500, Pt1000, Ni100, Ni120, Ni1000; Potentiometer (nur 2-Kanal-Betrieb): 10R … 1k2, 10R … 5k0 |
| Datenbreite: | 4 (2) x 16-Bit Daten; 4 (2) x 8-Bit Steuer-/Status (optional) |
| Temperaturkoeffizient: | ≤ 20 ppm/K |
| Reaktionszeit (max.): | 4 s |
| Konvertierungszeit (typ.): | 320 ms |
| Messwiederholrate (2-Kanal/2-Draht): | 0,63 s |
| Signaltyp: | Widerstandsmessung, Potentiometer |
| Versorgungsspannung (Feld): | 24 VDC (-25 … +30 %) |
| Anzahl der analogen Eingänge: | 4 |
| Gesamtanzahl der Kanäle (Modul): | 4 |
| Auflösung (über den gesamten Bereich): | 0,1 °C |
| Messstrom (typ.): | ≤ 350 µA |
| Stromverbrauch (5 V Systemversorgung): | 50 mA |
| Messfehler (25 °C): | ≤ 1 K (über gesamten Temperaturbereich), ≤ 0,5 K (−30 … +120 °C, Pt 1000) |
| Versorgungsspannung (System): | 5 VDC |
| Messwiederholrate (Standard): | 1,1 s |
| Sensoranschluss: | 4 x (2-Draht); 2 x (3-Draht) |
Produktmerkmale
| Spannungsart der Versorgungsspannung: | DC |
| Versorgungsspannung DC: | 24|24 V |
| Eingang, Strom: | Nein |
| Eingang, Spannung: | Nein |
| Eingang, Widerstandsthermometer: | Nein |
| Eingang, Thermoelement: | Nein |
| Ausgang, Strom: | Nein |
| Ausgang, Spannung: | Nein |
| Ausführung des elektrischen Anschlusses: | Federzuganschluss |
| Eingangssignal konfigurierbar: | Ja |
| Auflösung der Analogeingänge: | 12 Bit |
| Ausgangssignal konfigurierbar: | Nein |
| Anzahl der analogen Eingänge: | 2 |
| Anzahl der analogen Ausgänge: | 0 |
| Eingang, Widerstand: | Ja |
| Analoge Eingänge konfigurierbar: | Ja |
| Analoge Ausgänge konfigurierbar: | Nein |
| Anzahl der HW-Schnittstellen Industrial Ethernet: | 0 |
| Anzahl der HW-Schnittstellen PROFINET: | 0 |
| Anzahl der HW-Schnittstellen seriell RS-232: | 0 |
| Anzahl der HW-Schnittstellen seriell RS-422: | 0 |
| Anzahl der HW-Schnittstellen seriell RS-485: | 0|24 |
| Anzahl der HW-Schnittstellen seriell TTY: | 0 |
| Anzahl der HW-Schnittstellen USB: | 0 |
| Anzahl der HW-Schnittstellen parallel: | 0 |
| Anzahl der HW-Schnittstellen Wireless: | 0|24 |
| Anzahl der HW-Schnittstellen sonstige: | 0 |
| Unterstützt Protokoll für TCP/IP: | Nein |
| Unterstützt Protokoll für PROFIBUS: | Nein |
| Unterstützt Protokoll für CAN: | Nein |
| Unterstützt Protokoll für INTERBUS: | Nein |
| Unterstützt Protokoll für ASI: | Nein |
| Unterstützt Protokoll für KNX: | Nein |
| Unterstützt Protokoll für MODBUS: | Nein |
| Unterstützt Protokoll für Data-Highway: | Nein |
| Unterstützt Protokoll für DeviceNet: | Nein |
| Unterstützt Protokoll für SUCONET: | Nein |
| Unterstützt Protokoll für LON: | Nein |
| Unterstützt Protokoll für PROFINET IO: | Nein |
| Unterstützt Protokoll für PROFINET CBA: | Nein |
| Unterstützt Protokoll für SERCOS: | Nein |
| Unterstützt Protokoll für Foundation Fieldbus: | Nein |
| Unterstützt Protokoll für EtherNet/IP: | Nein |
| Unterstützt Protokoll für AS-Interface Safety at Work: | Nein |
| Unterstützt Protokoll für DeviceNet Safety: | Nein |
| Unterstützt Protokoll für INTERBUS-Safety: | Nein |
| Unterstützt Protokoll für PROFIsafe: | Nein |
| Unterstützt Protokoll für SafetyBUS p: | Nein |
| Unterstützt Protokoll für sonstige Bussysteme: | Nein |
| Funkstandard Bluetooth: | Nein |
| Funkstandard WLAN 802.11: | Nein |
| Funkstandard GPRS: | Nein |
| Funkstandard GSM: | Nein |
| Funkstandard UMTS: | Nein |
| IO-Link Master: | Nein |
| Systemkomponente: | Ja |
| Schutzart (IP): | IP20 |
| Feldbusanschluss über seperaten Buskoppler möglich: | Ja |
| Tragschienenmontage möglich: | Ja |
| Wand-/Direktmontage möglich: | Nein |
| Fronteinbau möglich: | Nein |
| Rack-Montage möglich: | Nein |
| Geeignet für Sicherheitsfunktionen: | Nein |
| Performance Level nach EN ISO 13849-1: | sonstige |
| Zugehöriges Betriebsmittel (Ex ia): | Nein |
| Zugehöriges Betriebsmittel (Ex ib): | Nein |
| Explosionsschutz-Kategorie für Gas: | sonstige |
| Explosionsschutz-Kategorie für Staub: | ATEX Staub-Ex-Schutz, Kat. 3D |
| Breite: | 12 mm |
| Höhe: | 100 mm |
| Tiefe: | 67.8 mm |
| Zertifiziert für UL-Gefahrenbereich Gruppe E (Metallstäube): | 0|24 |
| Zertifiziert für UL-Gefahrenbereich Gruppe G (nicht leitende Stäube): | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen): | Nein |
| SIL gemäß IEC 61508: | 1 |
| Unterstützt Protokoll für EtherCAT: | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe F (kohlenstoffhaltige Stäube): | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen): | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff): | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan): | Nein |
