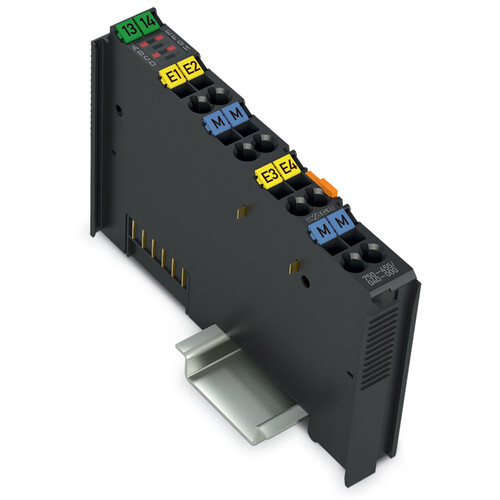

750-455/040-000 Wago 4 Kanal Analog Eingangsklemme
)
)
)
)
)
)
Artikelnummer :23849218
Hersteller Art Nr. :750-455/040-000
Herkunftsland :DE
Zolltarifnr :85389099
EAN: 4050821460299
Dieser Artikel wird für Sie bestellt.
Beschreibung
4-Kanal-Analogeingang, 4 ' 20 mA, Single-Ended, Extrem br p Das Analogeingangsmodul verarbeitet Signale der normierten Größe 4 ' 20 mA. /p p Das Eingangssignal wird galvanisch getrennt zur Systemebene mit einer Auflösung von 12 Bit übertragen. /p p Zur Spannungsversorgung wird die interne Systemspannung genutzt. /p p Die Eingangskanäle des Moduls besitzen ein gemeinsames Massepotential. /p p /p p b Das Gerät ist für den Einsatz unter erschwerten Umgebungsbedingungen geeignet: /b /p ul li stark erweiterter Temperaturbereich /li li höhere Spannungsfestigkeit und EMV-Beständigkeit /li li höhere Vibrations- und Schockfestigkeit /li /ul
LIMMERT-KI Beschreibung
Die Wago 4-Kanal Analog Eingangsklemme 750-455/040-000 ist eine hochentwickelte Lösung zur Verarbeitung von analogen Signalen im Bereich von 4 bis 20 mA. Mit einer Auflösung von 12 Bit und galvanischer Trennung zur Systemebene bietet dieses Modul eine zuverlässige Signalübertragung. Es ist für den Einsatz unter extremen Bedingungen geeignet, einschließlich eines erweiterten Temperaturbereichs von -40 bis 70 °C sowie einer hohen Vibrations- und Schockfestigkeit. Die Klemme unterstützt einen 2- bis 4-Leiter-Anschluss und ist mit einem CAGE CLAMP-Anschluss ausgestattet, der eine einfache Installation ermöglicht. Mit einer kompakten Bauform von 12 mm Breite, 67,8 mm Höhe und 100 mm Tiefe ist sie ideal für platzsparende Anwendungen in industriellen Steuerungssystemen.
Technische Merkmale (Limmert KI extrahiert):
| Temperaturfehler max.: | 0.01 %/K |
| Anzahl Leistungskontakte eingehend: | 2 |
| Wandlungszeit: | 10 ms |
| Anzahl Leistungskontakte ausgehend: | 2 |
| Vibrationsfestigkeit: | 5g |
| Breite: | 12 mm |
| Schutzart: | IP20 |
| Schockfestigkeit: | 15g/11 ms |
| Messfehler max. (25 °C): | 0.1 % |
| Umgebungstemperatur (Lagerung): | -40 … 85 °C |
| Abisolierlänge: | 8 … 9 mm |
| Auflösung: | 12 Bit |
| Eingangswiderstand max.: | 100 Ω |
| Anschlusstechnik: | CAGE CLAMP |
| Höhe: | 67,8 mm |
| Spannungsfestigkeit: | AC 510 V/DC 775 V |
| Anzahl der analogen Eingänge: | 4 |
| Versorgungsspannung System: | DC 5 V |
| Gewicht: | 51.305 g |
| Stromaufnahme Systemversorgung: | 65 mA |
| Signalart: | Strom |
| Gehäusewerkstoff: | Polycarbonat, Polyamid 6.6 |
| Relative Feuchte: | 95 % |
| Versorgungsspannung Feld: | DC 24 V |
| Eingangssignal: | 4 … 20 mA |
| Tiefe: | 100 mm |
| Signalcharakteristik: | Single-Ended |
| Feindrähtiger Leiter: | 0,25 … 2,5 mm² |
| Eingangsspannung max.: | 32 V |
| Umgebungstemperatur (Betrieb): | -40 … 70 °C |
| Bemessungsstoßspannung: | 1 kV |
| Stromtragfähigkeit der Leistungskontakte: | 10 A |
| Eindrähtiger Leiter: | 0,25 … 2,5 mm² |
Produktmerkmale
| Spannungsart der Versorgungsspannung: | DC |
| Versorgungsspannung DC: | 24|24 V |
| Eingang, Strom: | Ja |
| Eingang, Spannung: | Nein |
| Eingang, Widerstandsthermometer: | Nein |
| Eingang, Thermoelement: | Nein |
| Ausgang, Strom: | Nein |
| Ausgang, Spannung: | Nein |
| Ausführung des elektrischen Anschlusses: | Federzuganschluss |
| Eingangssignal konfigurierbar: | Nein |
| Auflösung der Analogeingänge: | 12 Bit |
| Ausgangssignal konfigurierbar: | Nein |
| Anzahl der analogen Eingänge: | 4 |
| Anzahl der analogen Ausgänge: | 0 |
| Eingang, Widerstand: | Nein |
| Analoge Eingänge konfigurierbar: | Nein |
| Analoge Ausgänge konfigurierbar: | Nein |
| Anzahl der HW-Schnittstellen Industrial Ethernet: | 0 |
| Anzahl der HW-Schnittstellen PROFINET: | 0 |
| Anzahl der HW-Schnittstellen seriell RS-232: | 0 |
| Anzahl der HW-Schnittstellen seriell RS-422: | 0 |
| Anzahl der HW-Schnittstellen seriell RS-485: | 0|24 |
| Anzahl der HW-Schnittstellen seriell TTY: | 0 |
| Anzahl der HW-Schnittstellen USB: | 0 |
| Anzahl der HW-Schnittstellen parallel: | 0 |
| Anzahl der HW-Schnittstellen Wireless: | 0|24 |
| Anzahl der HW-Schnittstellen sonstige: | 0 |
| Unterstützt Protokoll für TCP/IP: | Nein |
| Unterstützt Protokoll für PROFIBUS: | Nein |
| Unterstützt Protokoll für CAN: | Nein |
| Unterstützt Protokoll für INTERBUS: | Nein |
| Unterstützt Protokoll für ASI: | Nein |
| Unterstützt Protokoll für KNX: | Nein |
| Unterstützt Protokoll für MODBUS: | Nein |
| Unterstützt Protokoll für Data-Highway: | Nein |
| Unterstützt Protokoll für DeviceNet: | Nein |
| Unterstützt Protokoll für SUCONET: | Nein |
| Unterstützt Protokoll für LON: | Nein |
| Unterstützt Protokoll für PROFINET IO: | Nein |
| Unterstützt Protokoll für PROFINET CBA: | Nein |
| Unterstützt Protokoll für SERCOS: | Nein |
| Unterstützt Protokoll für Foundation Fieldbus: | Nein |
| Unterstützt Protokoll für EtherNet/IP: | Nein |
| Unterstützt Protokoll für AS-Interface Safety at Work: | Nein |
| Unterstützt Protokoll für DeviceNet Safety: | Nein |
| Unterstützt Protokoll für INTERBUS-Safety: | Nein |
| Unterstützt Protokoll für PROFIsafe: | Nein |
| Unterstützt Protokoll für SafetyBUS p: | Nein |
| Unterstützt Protokoll für sonstige Bussysteme: | Nein |
| Funkstandard Bluetooth: | Nein |
| Funkstandard WLAN 802.11: | Nein |
| Funkstandard GPRS: | Nein |
| Funkstandard GSM: | Nein |
| Funkstandard UMTS: | Nein |
| IO-Link Master: | Nein |
| Systemkomponente: | Ja |
| Schutzart (IP): | IP20 |
| Feldbusanschluss über seperaten Buskoppler möglich: | Ja |
| Tragschienenmontage möglich: | Ja |
| Wand-/Direktmontage möglich: | Nein |
| Fronteinbau möglich: | Nein |
| Rack-Montage möglich: | Nein |
| Geeignet für Sicherheitsfunktionen: | Nein |
| Performance Level nach EN ISO 13849-1: | sonstige |
| Zugehöriges Betriebsmittel (Ex ia): | Nein |
| Zugehöriges Betriebsmittel (Ex ib): | Nein |
| Explosionsschutz-Kategorie für Gas: | sonstige |
| Explosionsschutz-Kategorie für Staub: | ATEX Staub-Ex-Schutz, Kat. 3D |
| Breite: | 12 mm |
| Höhe: | 100 mm |
| Tiefe: | 67.8 mm |
| SIL gemäß IEC 61508: | sonstige |
| Zertifiziert für UL-Gefahrenbereich Gruppe G (nicht leitende Stäube): | Nein |
| Unterstützt Protokoll für EtherCAT: | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen): | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff): | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe E (Metallstäube): | 0|24 |
| Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen): | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe F (kohlenstoffhaltige Stäube): | Nein |
