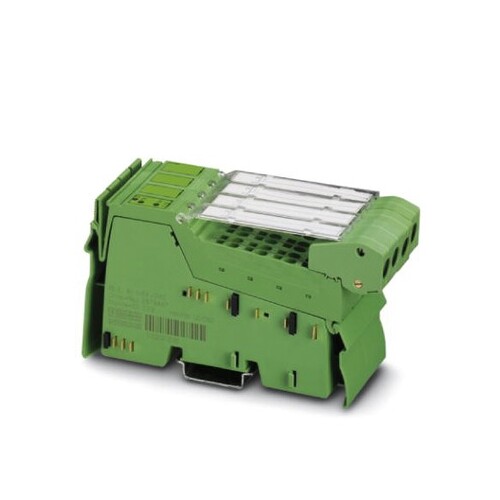

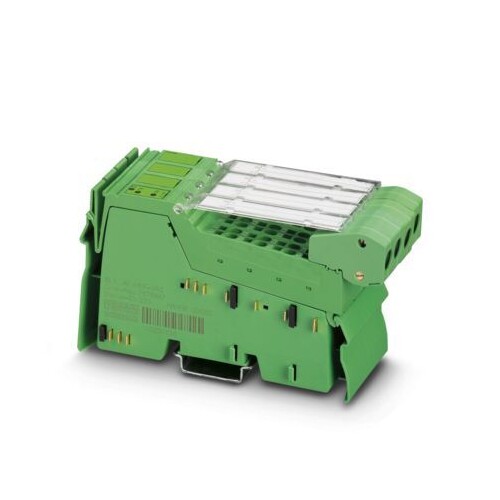

2701215 Phoenix IB IL AI 4/EF XC PAC Inline-Klemme
)
)
)
)
)
)
)
)
Artikelnummer :25915799
Hersteller Art Nr. :2701215
Herkunftsland :DE
Zolltarifnr :85389091
EAN: 4046356727839
Dieser Artikel wird für Sie bestellt.
Beschreibung
Inline, Analogeingabeklemme, Analoge Eingänge: 4, 0 V ... 5 V, -5 V ... 5 V, 0 V ... 10 V, -10 V ... 10 V, 0 mA ... 20 mA, 4 mA ... 20 mA, -20 mA ... 20 mA, Anschlusstechnik: 2-, 3-, 4-Leiter, Übertragungsgeschwindigkeit im Lokalbus: 500 kBit/s, Extreme Conditions-Variante, Schutzart: IP20, inklusive Inline-Steckern und Beschriftungsfeldern
LIMMERT-KI Beschreibung
Die Phoenix Contact Inline-Klemme IB IL AI 4/EF-XC-PAC ist eine hochmoderne analoge Eingabeklemme, die für den Einsatz in anspruchsvollen Umgebungen konzipiert wurde. Mit vier analogen Eingängen unterstützt sie eine Vielzahl von Signalarten, darunter Spannungen von 0 V bis 10 V und Ströme von 0 mA bis 20 mA. Die Klemme ist für den Betrieb unter extremen Temperaturen von -40 °C bis 70 °C geeignet und bietet einen Schutzgrad von IP20. Die Montage erfolgt einfach auf einer DIN-Schiene, und die integrierte Kurzschluss- und Überlastschutz sorgt für eine zuverlässige Leistung. Mit einer hohen A/D-Wandler Auflösung von 16 Bit und einer Übertragungsgeschwindigkeit von 500 kBit/s ist diese Klemme ideal für präzise Messanwendungen in der Automatisierungstechnik.
Technische Merkmale (Limmert KI extrahiert):
| Eingangssignale: | 0 V ... 5 V, -5 V ... 5 V, 0 V ... 10 V, -10 V ... 10 V, 0 mA ... 20 mA, 4 mA ... 20 mA, -20 mA ... 20 mA |
| Betriebstemperatur (Standard): | -25 °C ... 55 °C |
| Anschlusstechnik: | 2-, 3-, 4-Leiter |
| Anzahl der analogen Eingänge: | 4 |
| Montageart: | DIN-Schiene |
| A/D-Wandler Auflösung: | 16 bit |
| Netto-Gewicht: | 210 g |
| Versorgungsspannung (U ) ANA: | 24 V DC |
| Schutzart: | IP20 |
| Farbe: | grün |
| Eingangsimpedanz (Stromsignal): | ca. 110 Ω |
| Übertragungsgeschwindigkeit: | 500 kBit/s |
| Versorgungsspannung (U ) M: | 24 V DC |
| Eingangsimpedanz (Spannungssignal): | 300 kΩ |
| Betriebstemperatur (Erweitert): | -40 °C ... 70 °C |
| Lagertemperatur: | -40 °C ... 85 °C |
Produktmerkmale
| Spannungsart der Versorgungsspannung: | DC |
| Versorgungsspannung AC 50 Hz: | 0|0 V |
| Versorgungsspannung DC: | 30|19.2 V |
| Eingang, Strom: | Ja |
| Eingang, Spannung: | Ja |
| Eingang, Widerstandsthermometer: | Nein |
| Eingang, Thermoelement: | Nein |
| Ausgang, Strom: | Nein |
| Ausgang, Spannung: | Nein |
| Ausführung des elektrischen Anschlusses: | sonstige |
| Eingangssignal konfigurierbar: | Ja |
| Auflösung der Analogeingänge: | 16 Bit |
| Ausgangssignal konfigurierbar: | Nein |
| Auflösung der Analogausgänge: | 4 Bit |
| Anzahl der analogen Eingänge: | 4 |
| Anzahl der analogen Ausgänge: | 0 |
| Eingang, Widerstand: | Nein |
| Versorgungsspannung AC 60 Hz: | 0|0 V |
| Analoge Eingänge konfigurierbar: | Ja |
| Analoge Ausgänge konfigurierbar: | Nein |
| Anzahl der HW-Schnittstellen Industrial Ethernet: | 0 |
| Anzahl der HW-Schnittstellen PROFINET: | 0 |
| Anzahl der HW-Schnittstellen seriell RS-232: | 0 |
| Anzahl der HW-Schnittstellen seriell RS-422: | 0 |
| Anzahl der HW-Schnittstellen seriell RS-485: | 0 |
| Anzahl der HW-Schnittstellen seriell TTY: | 0 |
| Anzahl der HW-Schnittstellen USB: | 0 |
| Anzahl der HW-Schnittstellen parallel: | 0 |
| Anzahl der HW-Schnittstellen Wireless: | 0 |
| Anzahl der HW-Schnittstellen sonstige: | 0 |
| Unterstützt Protokoll für TCP/IP: | Nein |
| Unterstützt Protokoll für PROFIBUS: | Nein |
| Unterstützt Protokoll für CAN: | Nein |
| Unterstützt Protokoll für INTERBUS: | Nein |
| Unterstützt Protokoll für ASI: | Nein |
| Unterstützt Protokoll für KNX: | Nein |
| Unterstützt Protokoll für MODBUS: | Nein |
| Unterstützt Protokoll für Data-Highway: | Nein |
| Unterstützt Protokoll für DeviceNet: | Nein |
| Unterstützt Protokoll für SUCONET: | Nein |
| Unterstützt Protokoll für LON: | Nein |
| Unterstützt Protokoll für PROFINET IO: | Nein |
| Unterstützt Protokoll für PROFINET CBA: | Nein |
| Unterstützt Protokoll für SERCOS: | Nein |
| Unterstützt Protokoll für Foundation Fieldbus: | Nein |
| Unterstützt Protokoll für EtherNet/IP: | Nein |
| Unterstützt Protokoll für AS-Interface Safety at Work: | Nein |
| Unterstützt Protokoll für DeviceNet Safety: | Nein |
| Unterstützt Protokoll für INTERBUS-Safety: | Nein |
| Unterstützt Protokoll für PROFIsafe: | Nein |
| Unterstützt Protokoll für SafetyBUS p: | Nein |
| Unterstützt Protokoll für sonstige Bussysteme: | Ja |
| Funkstandard Bluetooth: | Nein |
| Funkstandard WLAN 802.11: | Nein |
| Funkstandard GPRS: | Nein |
| Funkstandard GSM: | Nein |
| Funkstandard UMTS: | Nein |
| IO-Link Master: | Nein |
| Systemkomponente: | Ja |
| Schutzart (IP): | IP20 |
| Feldbusanschluss über seperaten Buskoppler möglich: | Ja |
| Tragschienenmontage möglich: | Ja |
| Wand-/Direktmontage möglich: | Ja |
| Fronteinbau möglich: | Nein |
| Rack-Montage möglich: | Nein |
| Geeignet für Sicherheitsfunktionen: | Nein |
| Performance Level nach EN ISO 13849-1: | ohne |
| Zugehöriges Betriebsmittel (Ex ia): | Nein |
| Zugehöriges Betriebsmittel (Ex ib): | Nein |
| Explosionsschutz-Kategorie für Gas: | ohne |
| Explosionsschutz-Kategorie für Staub: | ohne |
| Breite: | 48.6 mm |
| Höhe: | 136.04 mm |
| Tiefe: | 70.51 mm |
| SIL gemäß IEC 61508: | sonstige |
| Zertifiziert für UL-Gefahrenbereich Klasse I: | 70.51 |
| Unterstützt Protokoll für EtherCAT: | Nein |
