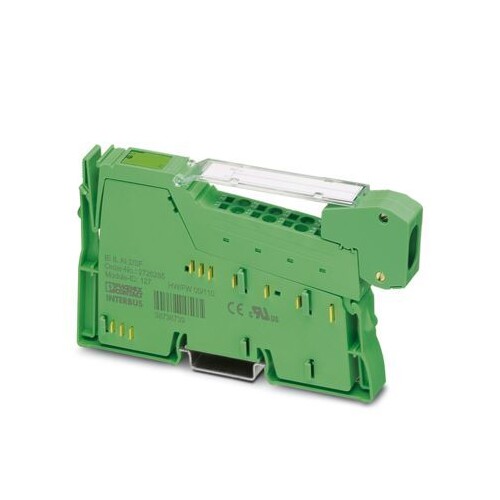

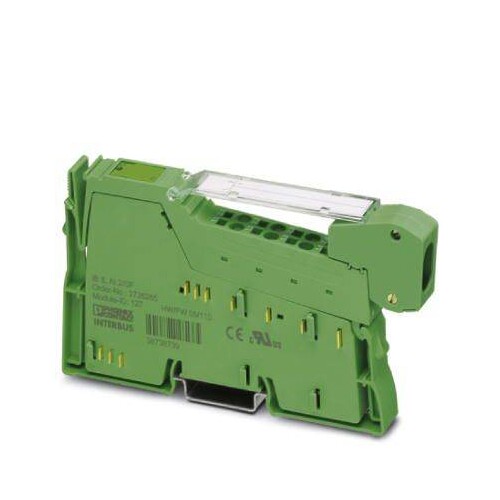

2701157 Phoenix IB IL AI 2/SF XC PAC Inline-Klemme
)
)
)
)
)
)
)
)
)
)
Artikelnummer :25915666
Hersteller Art Nr. :2701157
Herkunftsland :DE
Zolltarifnr :85389091
EAN: 4046356713832
Dieser Artikel wird für Sie bestellt.
Beschreibung
Inline, Analogeingabeklemme, Analoge Eingänge: 2, 0 V ... 10 V, -10 V ... 10 V, 0 mA ... 20 mA, 4 mA ... 20 mA, -20 mA ... 20 mA, Anschlusstechnik: 2-Leiter, Übertragungsgeschwindigkeit im Lokalbus: 500 kBit/s, Extreme Conditions-Variante, Schutzart: IP20, inklusive Inline-Stecker und Beschriftungsfeld
LIMMERT-KI Beschreibung
Das Phoenix IB IL AI 2/SF XC PAC ist eine hochentwickelte analoge Eingabeklemme, die speziell für den Einsatz in Inline-Stationen konzipiert wurde. Mit zwei analogen Single-Ended-Signaleingängen ermöglicht sie den Anschluss von Spannungs- und Stromsignalen in verschiedenen Bereichen. Die Klemme unterstützt eine Übertragungsgeschwindigkeit von 500 kBit/s und ist unter extremen Bedingungen einsetzbar, mit einem erweiterten Temperaturbereich von -40 °C bis +70 °C. Dank der Schutzart IP20 ist sie ideal für industrielle Anwendungen geeignet. Die kompakte Bauform mit Maßen von 12,2 mm Breite, 136,8 mm Höhe und 71,5 mm Tiefe ermöglicht eine platzsparende Installation. Inklusive Inline-Stecker und Beschriftungsfeld bietet diese Klemme eine flexible und benutzerfreundliche Lösung für die Erfassung analoger Signale.
Technische Merkmale (Limmert KI extrahiert):
| Strombereiche: | 0 mA ... 20 mA, 4 mA ... 20 mA, -20 mA ... 20 mA |
| Anzahl der analogen Eingänge: | 2 |
| Breite: | 12,2 mm |
| Eingangswiderstand Spannungseingang: | > 220 kΩ |
| Betriebstemperatur: | -40 °C ... +70 °C |
| Versorgungsspannung: | 7,5 V DC (Logik), 24 V DC (Analogmodule) |
| Schutzart: | IP20 |
| Messwertauflösung: | 16 Bit |
| Höhe: | 136,8 mm |
| Eingangswiderstand Stromeingang: | 50 Ω |
| Spannungsbereiche: | 0 V ... 10 V, -10 V ... 10 V |
| Übertragungsgeschwindigkeit: | 500 kBit/s |
| Leistungsaufnahme: | typ. 662 mW, max. 882 mW |
| Tiefe: | 71,5 mm |
| Anschlusstechnik: | 2-Leiter |
Produktmerkmale
| Spannungsart der Versorgungsspannung: | DC |
| Versorgungsspannung AC 50 Hz: | 0|0 V |
| Versorgungsspannung DC: | 30|19.2 V |
| Eingang, Strom: | Ja |
| Eingang, Spannung: | Ja |
| Eingang, Widerstandsthermometer: | Nein |
| Eingang, Thermoelement: | Nein |
| Ausgang, Strom: | Nein |
| Ausgang, Spannung: | Nein |
| Ausführung des elektrischen Anschlusses: | sonstige |
| Eingangssignal konfigurierbar: | Ja |
| Auflösung der Analogeingänge: | 0 Bit |
| Ausgangssignal konfigurierbar: | Nein |
| Auflösung der Analogausgänge: | 2 Bit |
| Anzahl der analogen Eingänge: | 2 |
| Anzahl der analogen Ausgänge: | 0 |
| Eingang, Widerstand: | Nein |
| Versorgungsspannung AC 60 Hz: | 0|0 V |
| Analoge Eingänge konfigurierbar: | Ja |
| Analoge Ausgänge konfigurierbar: | Nein |
| Anzahl der HW-Schnittstellen Industrial Ethernet: | 0 |
| Anzahl der HW-Schnittstellen PROFINET: | 0 |
| Anzahl der HW-Schnittstellen seriell RS-232: | 0 |
| Anzahl der HW-Schnittstellen seriell RS-422: | 0 |
| Anzahl der HW-Schnittstellen seriell RS-485: | 0 |
| Anzahl der HW-Schnittstellen seriell TTY: | 0 |
| Anzahl der HW-Schnittstellen USB: | 0 |
| Anzahl der HW-Schnittstellen parallel: | 0 |
| Anzahl der HW-Schnittstellen Wireless: | 0 |
| Anzahl der HW-Schnittstellen sonstige: | 0 |
| Unterstützt Protokoll für TCP/IP: | Nein |
| Unterstützt Protokoll für PROFIBUS: | Nein |
| Unterstützt Protokoll für CAN: | Nein |
| Unterstützt Protokoll für INTERBUS: | Nein |
| Unterstützt Protokoll für ASI: | Nein |
| Unterstützt Protokoll für KNX: | Nein |
| Unterstützt Protokoll für MODBUS: | Nein |
| Unterstützt Protokoll für Data-Highway: | Nein |
| Unterstützt Protokoll für DeviceNet: | Nein |
| Unterstützt Protokoll für SUCONET: | Nein |
| Unterstützt Protokoll für LON: | Nein |
| Unterstützt Protokoll für PROFINET IO: | Nein |
| Unterstützt Protokoll für PROFINET CBA: | Nein |
| Unterstützt Protokoll für SERCOS: | Nein |
| Unterstützt Protokoll für Foundation Fieldbus: | Nein |
| Unterstützt Protokoll für EtherNet/IP: | Nein |
| Unterstützt Protokoll für AS-Interface Safety at Work: | Nein |
| Unterstützt Protokoll für DeviceNet Safety: | Nein |
| Unterstützt Protokoll für INTERBUS-Safety: | Nein |
| Unterstützt Protokoll für PROFIsafe: | Nein |
| Unterstützt Protokoll für SafetyBUS p: | Nein |
| Unterstützt Protokoll für sonstige Bussysteme: | Ja |
| Funkstandard Bluetooth: | Nein |
| Funkstandard WLAN 802.11: | Nein |
| Funkstandard GPRS: | Nein |
| Funkstandard GSM: | Nein |
| Funkstandard UMTS: | Nein |
| IO-Link Master: | Nein |
| Systemkomponente: | Ja |
| Schutzart (IP): | IP20 |
| Feldbusanschluss über seperaten Buskoppler möglich: | Ja |
| Tragschienenmontage möglich: | Ja |
| Wand-/Direktmontage möglich: | Ja |
| Fronteinbau möglich: | Nein |
| Rack-Montage möglich: | Nein |
| Geeignet für Sicherheitsfunktionen: | Nein |
| Performance Level nach EN ISO 13849-1: | ohne |
| Zugehöriges Betriebsmittel (Ex ia): | Nein |
| Zugehöriges Betriebsmittel (Ex ib): | Nein |
| Explosionsschutz-Kategorie für Gas: | ohne |
| Explosionsschutz-Kategorie für Staub: | ohne |
| Breite: | 12.15 mm |
| Höhe: | 138.44 mm |
| Tiefe: | 70.51 mm |
| SIL gemäß IEC 61508: | sonstige |
| Zertifiziert für UL-Gefahrenbereich Klasse I: | 70.51 |
| Unterstützt Protokoll für EtherCAT: | Nein |
