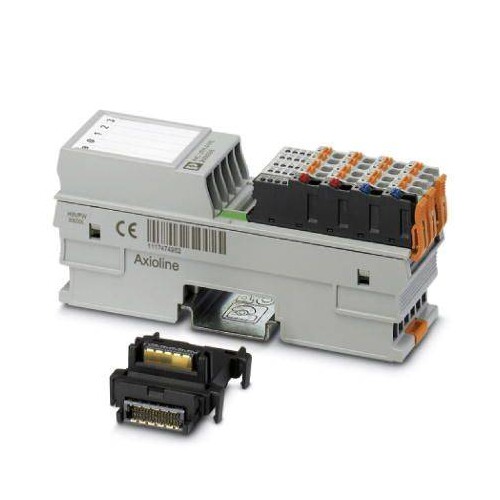

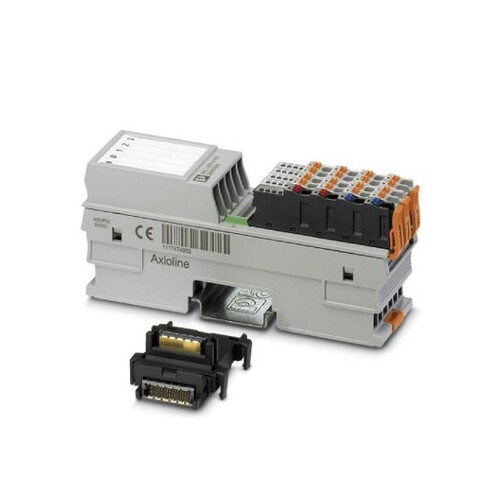

2688598 Phoenix AXL F UTH4 1H I/O-Modul
)
)
)
)
)
)
)
)
)
)
Artikelnummer :25914462
Hersteller Art Nr. :2688598
Herkunftsland :DE
Zolltarifnr :85389091
EAN: 4046356780117
Dieser Artikel wird für Sie bestellt.
Beschreibung
Axioline F, Temperaturerfassungsmodul, Analoge Eingänge: 4 (4 Eingänge für Thermoelemente oder lineare Spannung, zusätzlich 1 Eingang -5 V bis +5 V), Anschlusstechnik: 2-Leiter (geschirmt, paarig verdrillt), Übertragungsgeschwindigkeit im Lokalbus: 100 MBit/s, Schutzart: IP20, inklusive Bussockelmodul und Axioline F-Steckern
LIMMERT-KI Beschreibung
Das Phoenix AXL F UTH4 1H I/O-Modul ist ein hochentwickeltes Temperaturerfassungsmodul, das speziell für den Einsatz in Axioline F Stationen konzipiert wurde. Es bietet vier analoge Eingänge zur Verbindung von Thermoelementen oder linearen Spannungen von -100 mV bis +100 mV sowie einen zusätzlichen Eingang für Spannungen von -5 V bis +5 V. Mit einer hohen Übertragungsgeschwindigkeit von 100 Mbps und einer Schutzart von IP20 ist das Modul ideal für industrielle Anwendungen. Die integrierte Kaltstellenkompensation sorgt für präzise Messungen, während die robuste Bauweise eine hohe Temperaturstabilität und elektromagnetische Verträglichkeit gewährleistet. Dank der flexiblen Verdrahtungstechnik und der einfachen Montage auf DIN-Schienen ist das AXL F UTH4 1H eine hervorragende Wahl für moderne Automatisierungslösungen.
Technische Merkmale (Limmert KI extrahiert):
| Stromverbrauch (typ.): | 23 mA |
| Montageart: | DIN-Schiene |
| Betriebsfeuchtigkeit: | 5 % ... 95 % (nicht kondensierend) |
| Höhe: | 126,1 mm |
| Breite: | 35 mm |
| Schutzart: | IP20 |
| Lagertemperatur (Transport): | 5 % ... 95 % (nicht kondensierend) |
| Netto Gewicht: | 144 g |
| Anzahl der analogen Eingänge: | 4 + 1 (4 Eingänge für Thermoelemente oder lineare Spannung, plus 1 Eingang -5 V bis +5 V) |
| Versorgungsspannung: | 24 V DC |
| Luftdruck (Lagerung/Transport): | 70 kPa ... 106 kPa (bis 3000 m über dem Meeresspiegel) |
| Verbindungstechnik: | 2-Leiter (geschirmt, verdrillt) |
| Übertragungsgeschwindigkeit: | 100 Mbps |
| Betriebstemperatur: | -25 °C ... 60 °C |
| Luftdruck (Betrieb): | 70 kPa ... 106 kPa (bis 3000 m über dem Meeresspiegel) |
| Tiefe: | 54 mm |
| Lagertemperatur: | -40 °C ... 85 °C |
Produktmerkmale
| Spannungsart der Versorgungsspannung: | DC |
| Versorgungsspannung AC 50 Hz: | 0|0 V |
| Versorgungsspannung DC: | 30|19.2 V |
| Eingang, Strom: | Nein |
| Eingang, Spannung: | Nein |
| Eingang, Widerstandsthermometer: | Ja |
| Eingang, Thermoelement: | Ja |
| Ausgang, Strom: | Nein |
| Ausgang, Spannung: | Nein |
| Ausführung des elektrischen Anschlusses: | sonstige |
| Eingangssignal konfigurierbar: | Nein |
| Auflösung der Analogeingänge: | 24 Bit |
| Ausgangssignal konfigurierbar: | Nein |
| Auflösung der Analogausgänge: | 0 Bit |
| Anzahl der analogen Eingänge: | 0 |
| Anzahl der analogen Ausgänge: | 0 |
| Eingang, Widerstand: | Ja |
| Versorgungsspannung AC 60 Hz: | 0|0 V |
| Analoge Eingänge konfigurierbar: | Nein |
| Analoge Ausgänge konfigurierbar: | Nein |
| Anzahl der HW-Schnittstellen Industrial Ethernet: | 0 |
| Anzahl der HW-Schnittstellen PROFINET: | 0 |
| Anzahl der HW-Schnittstellen seriell RS-232: | 0 |
| Anzahl der HW-Schnittstellen seriell RS-422: | 0 |
| Anzahl der HW-Schnittstellen seriell RS-485: | 0 |
| Anzahl der HW-Schnittstellen seriell TTY: | 0 |
| Anzahl der HW-Schnittstellen USB: | 0 |
| Anzahl der HW-Schnittstellen parallel: | 0 |
| Anzahl der HW-Schnittstellen Wireless: | 0 |
| Anzahl der HW-Schnittstellen sonstige: | 0 |
| Unterstützt Protokoll für TCP/IP: | Nein |
| Unterstützt Protokoll für PROFIBUS: | Nein |
| Unterstützt Protokoll für CAN: | Nein |
| Unterstützt Protokoll für INTERBUS: | Nein |
| Unterstützt Protokoll für ASI: | Nein |
| Unterstützt Protokoll für KNX: | Nein |
| Unterstützt Protokoll für MODBUS: | Nein |
| Unterstützt Protokoll für Data-Highway: | Nein |
| Unterstützt Protokoll für DeviceNet: | Nein |
| Unterstützt Protokoll für SUCONET: | Nein |
| Unterstützt Protokoll für LON: | Nein |
| Unterstützt Protokoll für PROFINET IO: | Nein |
| Unterstützt Protokoll für PROFINET CBA: | Nein |
| Unterstützt Protokoll für SERCOS: | Nein |
| Unterstützt Protokoll für Foundation Fieldbus: | Nein |
| Unterstützt Protokoll für EtherNet/IP: | Nein |
| Unterstützt Protokoll für AS-Interface Safety at Work: | Nein |
| Unterstützt Protokoll für DeviceNet Safety: | Nein |
| Unterstützt Protokoll für INTERBUS-Safety: | Nein |
| Unterstützt Protokoll für PROFIsafe: | Nein |
| Unterstützt Protokoll für SafetyBUS p: | Nein |
| Unterstützt Protokoll für sonstige Bussysteme: | Ja |
| Funkstandard Bluetooth: | Nein |
| Funkstandard WLAN 802.11: | Nein |
| Funkstandard GPRS: | Nein |
| Funkstandard GSM: | Nein |
| Funkstandard UMTS: | Nein |
| IO-Link Master: | Nein |
| Systemkomponente: | Ja |
| Schutzart (IP): | IP20 |
| Feldbusanschluss über seperaten Buskoppler möglich: | Ja |
| Tragschienenmontage möglich: | Ja |
| Wand-/Direktmontage möglich: | Ja |
| Fronteinbau möglich: | Nein |
| Rack-Montage möglich: | Nein |
| Geeignet für Sicherheitsfunktionen: | Nein |
| Performance Level nach EN ISO 13849-1: | ohne |
| Zugehöriges Betriebsmittel (Ex ia): | Nein |
| Zugehöriges Betriebsmittel (Ex ib): | Nein |
| Explosionsschutz-Kategorie für Gas: | ohne |
| Explosionsschutz-Kategorie für Staub: | ohne |
| Breite: | 35 mm |
| Höhe: | 125.893334 mm |
| Tiefe: | 52.649984 mm |
| SIL gemäß IEC 61508: | sonstige |
| Unterstützt Protokoll für EtherCAT: | Nein |
| Zertifiziert für UL-Gefahrenbereich Klasse I: | 52.8 |
